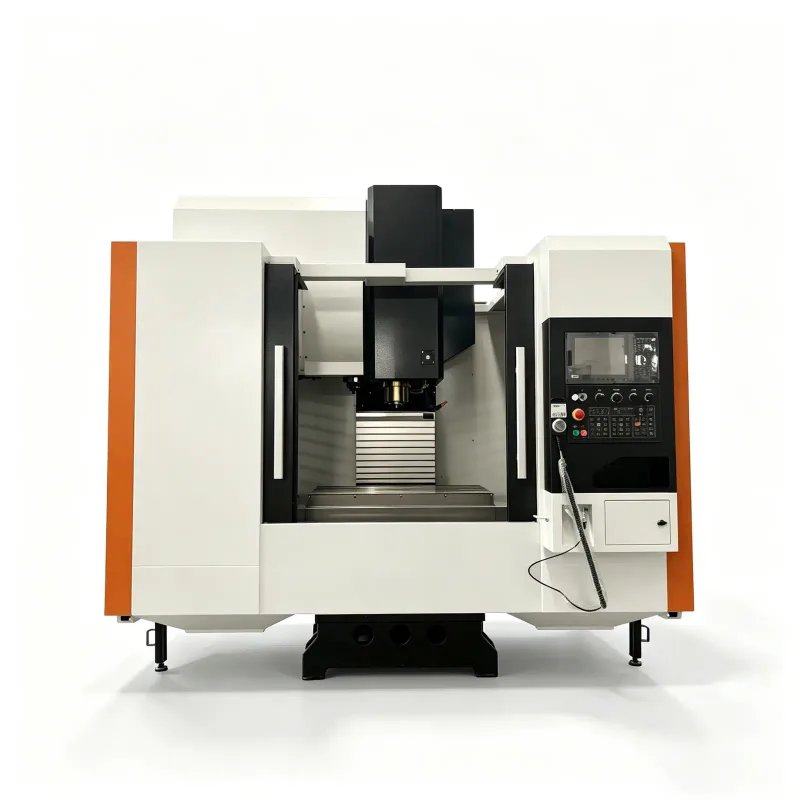

Trung tâm gia công đứng tốc độ cao VMC1160
- Thương hiệu
- Hãng khác
- Bảo hành
- 12 Tháng
Khu vực này chưa có chi nhánh còn hàng — chọn khu vực khác hoặc đặt hàng online.
Thông số kỹ thuật
| Thương hiệu | Hãng khác |
|---|---|
| Bảo hành | 12 Tháng |
Đặc điểm nổi bật
Trung tâm gia công là thiết bị quan trọng trong ngành cơ khí chính xác. Model VMC1160 được thiết kế để thực hiện nhiều nguyên công trên cùng một lần gá đặt. Máy sở hữu kết cấu cứng vững, bàn làm việc rộng và hệ thống điều khiển CNC. Đây là giải pháp đáng cân nhắc cho gia công khuôn mẫu, linh kiện ô tô và sản xuất chi tiết cơ khí.
Nội dung chính
TỔNG QUAN VỀ TRUNG TÂM GIA CÔNG VMC1160
VMC1160 là dòng máy gia công đứng CNC được thiết kế cho nhiều nguyên công khác nhau. Máy hỗ trợ phay, khoan, taro và doa theo chương trình điều khiển. Việc kết hợp nhiều thao tác giúp giảm số lần gá đặt phôi. Nhờ đó, doanh nghiệp có thể đơn giản hóa quy trình sản xuất.
Trục chính được bố trí theo phương thẳng đứng. Thiết kế này giúp người vận hành tiếp cận khu vực gia công thuận tiện. Phôi và vật liệu cắt cũng dễ thoát khỏi vùng làm việc hơn. Điều này hỗ trợ quá trình gia công và vệ sinh máy.
Khung và cột máy sử dụng kết cấu gang đúc theo mô tả sản phẩm. Kết cấu chắc chắn giúp hạn chế rung động khi cắt. Đây là yếu tố quan trọng đối với độ ổn định và chất lượng bề mặt chi tiết.
ĐẶC ĐIỂM NỔI BẬT CỦA VMC1160
Kết cấu máy cứng vững
Khung máy bằng gang đúc và cột dạng hộp tạo nền tảng chắc chắn cho quá trình gia công. Kết cấu này hỗ trợ giảm rung khi máy làm việc. Độ cứng vững phù hợp giúp duy trì tính ổn định trong nhiều điều kiện cắt.
Hệ thống dẫn hướng và truyền động chính xác
Theo mô tả sản phẩm, các trục được trang bị dẫn hướng tuyến tính và vít me bi có lực căng trước. Hệ thống này hỗ trợ chuyển động mượt mà. Máy cũng hướng đến độ chính xác định vị và khả năng lặp lại ổn định.
Trục chính với nhiều tùy chọn tốc độ
Máy có các mức tốc độ trục chính được nêu trong bảng thông số. Dải tốc độ này hỗ trợ lựa chọn chế độ gia công phù hợp với dao và vật liệu. Người vận hành cần căn cứ vào yêu cầu cắt để thiết lập thông số thích hợp.
Thay dao tự động
Hệ thống thay dao tự động giúp chuyển đổi dụng cụ theo chương trình gia công. Tính năng này có thể giảm thời gian dừng giữa các nguyên công. Máy phù hợp với quy trình cần sử dụng nhiều loại dao trong một chu trình.
Khu vực làm việc thuận tiện
Khu vực gia công mở giúp người vận hành tiếp cận phôi dễ dàng hơn. Việc nạp phôi, kiểm tra và thay dao cũng thuận tiện. Thiết kế này hữu ích trong cả sản xuất đơn chiếc lẫn gia công theo lô.
Có khả năng tích hợp tự động hóa
VMC1160 được mô tả là có khả năng tích hợp với bộ thay pallet và robot xếp dỡ. Các giải pháp này có thể hỗ trợ giảm thao tác thủ công. Khả năng tích hợp thực tế cần được xác nhận theo cấu hình máy và thiết bị ngoại vi.
BẢNG THÔNG SỐ KỸ THUẬT
| Mục tham số | Đơn vị | Giá trị |
|---|---|---|
| Di chuyển theo trục X | mm | 1100 |
| Hành trình trục Y | mm | 600 |
| Di chuyển theo trục Z | mm | 700 |
| Kích thước bàn làm việc | mm | 1300*600 |
| Khả năng chịu tải của bàn làm việc | kg | 800 |
| Rãnh chữ T (Số rãnh * Chiều rộng * Bước ren) | - | 5-8-100 |
| Công suất trục chính | kW | 7,5/11 |
| Tốc độ trục chính | r/phút | 8000/10000/15000 |
| Tốc độ di chuyển nhanh theo trục X/Y/Z | m/phút | 15/15/12 |
| Tốc độ cắt | mm/phút | 2-5000 |
| Khoảng cách từ mặt đầu trục chính đến bàn làm việc | mm | 140-840 |
| Khoảng cách từ tâm trục chính đến bề mặt ray dẫn hướng cột | mm | 650 |
| Đường kính dụng cụ tối đa | mm | 130 |
| Trọng lượng tối đa của dụng cụ | kg | 8 |
| Độ chính xác định vị lặp lại của máy công cụ | mm | ≤0,01 |
| Độ chính xác 90° trục X/Y | - | ≤0,02/30 |
| Độ vuông góc trước-sau của trục Z | - | ≤0,02/30 |
| Độ vuông góc trái-phải của trục Z | - | ≤0,02/30 |
| Trọng lượng ước tính của máy công cụ | kg | 7600 |
| Kích thước tổng thể của máy công cụ | mm | 3300*2415*2960 |
ỨNG DỤNG CỦA TRUNG TÂM GIA CÔNG VMC1160
Với khả năng thực hiện nhiều nguyên công, VMC1160 có thể đáp ứng các nhu cầu gia công cơ khí khác nhau.
- Gia công khuôn mẫu: Hỗ trợ phay các bề mặt, hốc và biên dạng theo chương trình CNC.
- Sản xuất linh kiện ô tô: Phù hợp với các chi tiết cần nhiều nguyên công gia công.
- Gia công chi tiết máy: Có thể sử dụng để phay, khoan, taro và doa trên phôi phù hợp.
- Xưởng cơ khí chính xác: Hỗ trợ sản xuất chi tiết đơn chiếc, nguyên mẫu và các lô hàng.
- Xưởng dụng cụ: Có thể gia công các bộ phận và chi tiết phục vụ chế tạo dụng cụ.
Hiệu quả thực tế còn phụ thuộc vào vật liệu phôi, loại dao, đồ gá và chế độ cắt. Doanh nghiệp nên đánh giá các chi tiết thường sản xuất trước khi lựa chọn cấu hình máy.
LỢI ÍCH KHI ĐẦU TƯ VMC1160
Giảm thời gian gá đặt
Nhiều nguyên công có thể được thực hiện trong cùng một lần gá. Cách làm này giúp giảm thời gian tháo lắp phôi giữa các công đoạn. Nó cũng hạn chế sai lệch phát sinh khi định vị lại chi tiết.
Hỗ trợ chất lượng gia công ổn định
Kết cấu máy cứng vững kết hợp hệ thống truyền động chính xác hỗ trợ quá trình cắt ổn định. Khi máy được vận hành đúng quy trình, doanh nghiệp có thể cải thiện tính đồng nhất giữa các chi tiết.
Tăng tính linh hoạt trong sản xuất
Khả năng sử dụng nhiều loại dao giúp máy thích ứng với các quy trình gia công khác nhau. Đây là lợi thế đối với xưởng nhận nhiều đơn hàng hoặc thường xuyên thay đổi mẫu chi tiết.
Tạo điều kiện nâng cấp tự động hóa
Khi nhu cầu sản xuất tăng, doanh nghiệp có thể xem xét tích hợp hệ thống cấp phôi hoặc thay pallet tương thích. Việc nâng cấp cần được kiểm tra về giao diện kết nối, không gian lắp đặt và khả năng điều khiển.
LƯU Ý KHI LỰA CHỌN VÀ VẬN HÀNH MÁY
Trước khi đầu tư, doanh nghiệp nên đối chiếu hành trình các trục với kích thước chi tiết thực tế. Cần kiểm tra cả kích thước bàn và tải trọng phôi. Các thông số này ảnh hưởng trực tiếp đến phạm vi sử dụng của máy.
Tốc độ trục chính cũng cần phù hợp với vật liệu và dụng cụ cắt. Không nên chọn tốc độ chỉ dựa trên giá trị tối đa. Chế độ cắt cần được thiết lập theo khuyến nghị của nhà sản xuất dao và máy.
Ngoài ra, hãy xác nhận hệ điều khiển CNC, số lượng vị trí dao và cấu hình thay dao. Doanh nghiệp nên kiểm tra nguồn điện, nền móng và không gian bảo trì trước khi lắp đặt. Việc đào tạo vận hành và bảo dưỡng định kỳ cũng góp phần duy trì độ ổn định lâu dài.
LIÊN HỆ VỚI CHÚNG TÔI ĐỂ ĐƯỢC TƯ VẤN
Nếu doanh nghiệp đang tìm kiếm một giải pháp gia công CNC đa năng, VMC1160 là model đáng để xem xét. Máy hướng đến nhu cầu phay, khoan, taro và doa trong cùng một quy trình.
Hãy liên hệ với chúng tôi để được tư vấn cấu hình phù hợp. Đội ngũ tư vấn có thể hỗ trợ làm rõ thông số, lựa chọn hệ thống dao và đánh giá khả năng tích hợp tự động hóa. Qua đó, doanh nghiệp có cơ sở lựa chọn thiết bị phù hợp với yêu cầu sản xuất và ngân sách đầu tư.
