Trung tâm gia công CNC nằm ngang Q1322
- Thương hiệu
- Hãng khác
- Bảo hành
- 12 tháng
Khu vực này chưa có chi nhánh còn hàng — chọn khu vực khác hoặc đặt hàng online.
Thông số kỹ thuật
| Thương hiệu | Hãng khác |
|---|---|
| Bảo hành | 12 tháng |
Đặc điểm nổi bật
Trung tâm gia công Q1322 được thiết kế cho các chi tiết cần gia công nhiều mặt. Trục chính nằm ngang kết hợp bàn xoay giúp giảm số lần gá đặt. Cấu trúc máy chắc chắn hỗ trợ quá trình cắt ổn định. Đây là giải pháp đáng cân nhắc cho ngành cơ khí, ô tô và công nghiệp nặng.
Nội dung chính

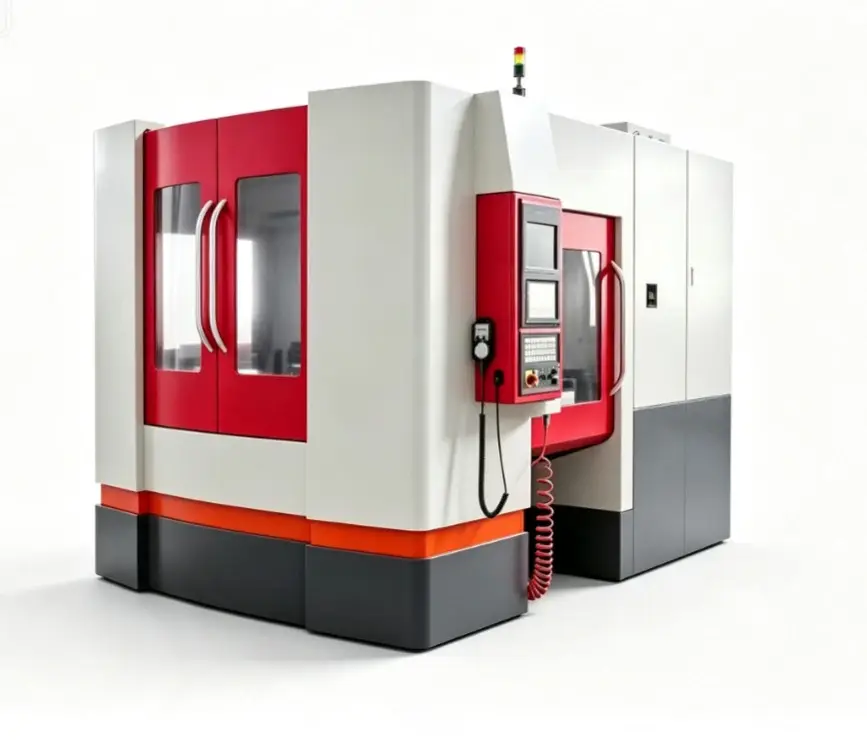

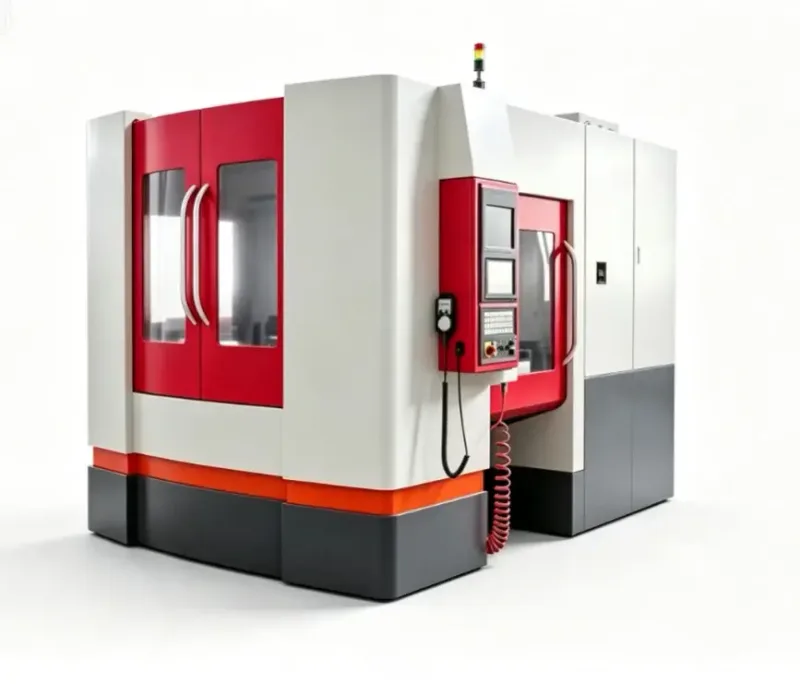

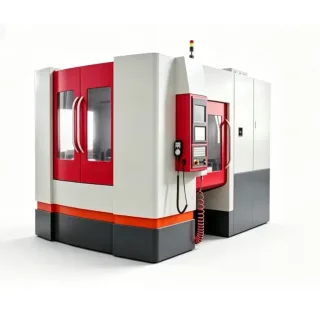

TỔNG QUAN VỀ TRUNG TÂM GIA CÔNG Q1322
Q1322 là dòng máy CNC nằm ngang dành cho các chi tiết cơ khí phức tạp. Máy phù hợp với vỏ máy, hộp số và thân bơm. Thiết kế hướng đến khả năng gia công nhiều mặt trong một chu kỳ gá đặt.
Trục chính nằm ngang giúp phoi thoát khỏi vùng cắt thuận lợi. Điều này có thể hạn chế tình trạng phoi bị cắt lại. Bàn xoay định vị hỗ trợ tiếp cận nhiều mặt của chi tiết.
Nhờ giảm thao tác gá đặt thủ công, máy có thể hỗ trợ rút ngắn thời gian thiết lập. Quá trình gia công cũng thuận tiện hơn khi sản xuất các chi tiết có nhiều bề mặt cần xử lý.
ĐẶC ĐIỂM NỔI BẬT CỦA Q1322
Trục chính nằm ngang
Bố trí trục chính nằm ngang phù hợp với nhiều dạng chi tiết dạng hộp. Phoi có thể rơi khỏi vùng cắt nhờ trọng lực. Điều này hỗ trợ thoát phoi và giảm nguy cơ phoi tích tụ quanh dụng cụ.
Bàn xoay định vị
Bàn làm việc có chức năng định vị theo góc. Thiết kế này hỗ trợ gia công nhiều mặt trên cùng một chi tiết. Người vận hành có thể giảm việc tháo phôi và gá lại thủ công.
Theo thông số được cung cấp, bàn có chỉ số định vị 1° × 360. Doanh nghiệp nên xác nhận phương thức định vị và khả năng điều khiển thực tế với nhà cung cấp.
Kết cấu máy chắc chắn
Khung máy bằng gang đúc tạo nền tảng vững chắc. Đế rộng và cột chịu lực hỗ trợ tăng độ cứng. Kết cấu này giúp hạn chế rung động trong quá trình gia công.
Độ ổn định của máy còn phụ thuộc vào chế độ cắt và tình trạng bảo dưỡng. Việc lựa chọn dao phù hợp cũng ảnh hưởng đến chất lượng chi tiết.
Hệ thống dẫn hướng và truyền động chính xác
Theo mô tả sản phẩm, các trục tuyến tính sử dụng ray dẫn hướng chính xác. Vít me bi có lực căng trước hỗ trợ chuyển động ổn định. Cấu hình này hướng đến độ chính xác định vị đáng tin cậy.
Thay dao tự động
Máy được mô tả có bộ thay dao tự động và kho chứa dao. Hệ thống này hỗ trợ chuyển đổi dụng cụ theo chương trình. Nhờ đó, thời gian dừng giữa các nguyên công có thể được giảm bớt.
Hỗ trợ tự động hóa
Hệ thống thay pallet là tùy chọn theo mô tả sản phẩm. Máy cũng có thể được xem xét tích hợp với robot cấp phôi. Cấu hình phù hợp cần được xác nhận theo yêu cầu sản xuất.
BẢNG THÔNG SỐ KỸ THUẬT
| Mục | Đơn vị | Giá trị |
|---|---|---|
| Di chuyển theo trục X | mm | 700 |
| Di chuyển theo trục Y | mm | 600 |
| Di chuyển theo trục Z | mm | 530 |
| Kích thước bàn | mm | 500 × 500 |
| Tải trọng tối đa của bảng | kg | 500 |
| Lập chỉ mục bảng | độ | 1° × 360 |
| Tốc độ trục chính | vòng/phút | 8000 |
| Độ côn trục chính | - | BT40 – Ø150 |
| Tốc độ cắt | ra | 40 / 28~2 |
| Di chuyển nhanh (X/Y/Z) | mm/phút | 30/30/30 |
| Tạp chí công cụ | - | Đĩa 24 trạm |
| Cân nặng | kg | 6000 |
ỨNG DỤNG CỦA TRUNG TÂM GIA CÔNG Q1322
Q1322 hướng đến các công việc cần gia công nhiều mặt. Máy có thể phù hợp với các lĩnh vực sau:
- Gia công hộp số: Hỗ trợ gia công các bề mặt và lỗ trên chi tiết dạng hộp.
- Sản xuất vỏ máy: Phù hợp với chi tiết cần nhiều vị trí gia công.
- Gia công thân bơm và vỏ van: Hỗ trợ xử lý các bề mặt theo bản vẽ.
- Công nghiệp ô tô: Có thể phục vụ gia công các bộ phận cơ khí phù hợp.
- Công nghiệp nặng: Hỗ trợ gia công chi tiết có yêu cầu về độ cứng vững và độ ổn định.
Khả năng gia công thực tế phụ thuộc vào kích thước phôi, vật liệu và dung sai yêu cầu. Doanh nghiệp nên kiểm tra hành trình các trục trước khi lựa chọn.
LỢI ÍCH KHI SỬ DỤNG Q1322
Giảm số lần gá đặt
Bàn xoay giúp tiếp cận nhiều mặt của chi tiết. Người vận hành có thể giảm thao tác tháo và gá lại phôi. Điều này hỗ trợ hạn chế sai lệch do định vị lặp lại.
Hỗ trợ thoát phoi
Trục chính nằm ngang tạo điều kiện để phoi rơi khỏi vùng cắt. Thoát phoi hiệu quả giúp khu vực gia công thông thoáng hơn. Đây là yếu tố cần thiết khi gia công các hốc và lỗ sâu.
Nâng cao tính linh hoạt
Kho chứa dao 24 trạm hỗ trợ sử dụng nhiều dụng cụ. Máy có thể thực hiện các nguyên công theo chương trình CNC. Điều này giúp đáp ứng nhiều yêu cầu gia công trên cùng thiết bị.
Có thể mở rộng tự động hóa
Bộ thay pallet tùy chọn có thể hỗ trợ tổ chức sản xuất liên tục hơn. Việc tích hợp robot cũng có thể giảm thao tác thủ công. Doanh nghiệp cần đánh giá chi phí và khả năng tương thích trước khi đầu tư.
LƯU Ý KHI LỰA CHỌN VÀ VẬN HÀNH
Trước tiên, hãy đối chiếu hành trình X, Y, Z với kích thước chi tiết. Tải trọng bàn cần đáp ứng cả phôi và đồ gá. Kích thước bàn cũng phải phù hợp với phương án kẹp chặt.
Cần xác nhận độ côn trục chính và khả năng tương thích của dụng cụ. Thông tin về bàn xoay nên được làm rõ trước khi lập kế hoạch gia công nhiều mặt.
Doanh nghiệp cũng nên kiểm tra hệ điều khiển CNC và cấu hình thay dao. Hãy xác nhận lại những thông số chưa rõ trong bảng dữ liệu. Việc lắp đặt đúng yêu cầu và bảo dưỡng định kỳ giúp duy trì trạng thái vận hành ổn định.
