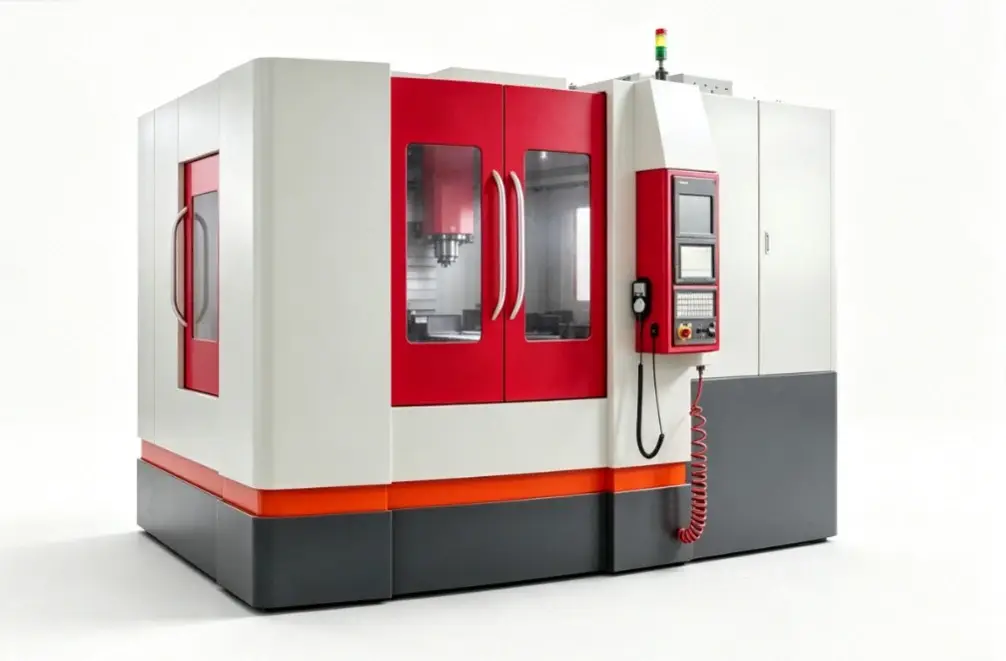

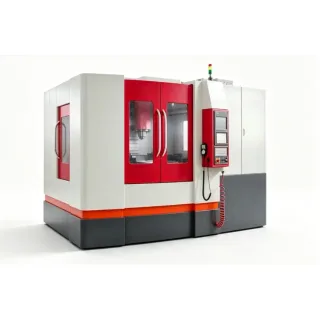

Trung tâm gia công CNC nằm ngang Q1319
- Thương hiệu
- Hãng khác
- Bảo hành
- 12 Tháng
Khu vực này chưa có chi nhánh còn hàng — chọn khu vực khác hoặc đặt hàng online.
Thông số kỹ thuật
| Thương hiệu | Hãng khác |
|---|---|
| Bảo hành | 12 Tháng |
Đặc điểm nổi bật
Trung tâm gia công Q1319 được thiết kế cho các chi tiết cần gia công nhiều mặt. Trục chính nằm ngang kết hợp bàn xoay giúp giảm số lần gá đặt. Kết cấu gang đúc hỗ trợ độ cứng vững trong quá trình cắt. Máy phù hợp với các xưởng cơ khí và dây chuyền sản xuất công nghiệp.
Nội dung chính
TỔNG QUAN VỀ TRUNG TÂM GIA CÔNG Q1319
Q1319 là dòng máy CNC nằm ngang phục vụ gia công chi tiết cơ khí. Máy hướng đến các chi tiết dạng hộp, vỏ máy và thân bơm. Thiết kế cho phép thực hiện nhiều nguyên công theo chương trình CNC.
Trục chính nằm ngang tạo điều kiện thoát phoi khỏi vùng cắt. Nhờ đó, phoi ít tích tụ hơn quanh dụng cụ. Đặc điểm này hữu ích khi gia công các hốc và lỗ sâu.
Bàn xoay định vị hỗ trợ tiếp cận nhiều mặt của chi tiết. Người vận hành có thể giảm thao tác tháo phôi và gá lại. Điều này giúp hạn chế sai lệch do định vị nhiều lần.
ĐẶC ĐIỂM NỔI BẬT CỦA Q1319

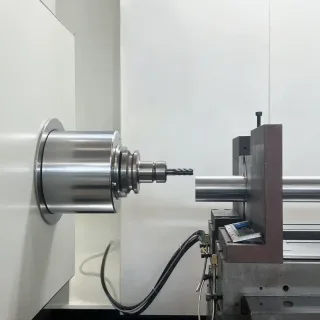

Trục chính nằm ngang
Trục chính nằm ngang phù hợp với các chi tiết có nhiều mặt cần gia công. Cấu hình này hỗ trợ thoát phoi nhờ trọng lực. Khu vực cắt thông thoáng cũng giúp việc quan sát và vệ sinh thuận tiện hơn.

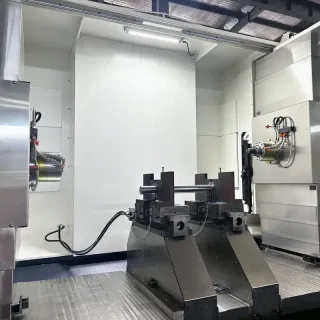

Bàn xoay định vị
Bàn xoay cho phép thay đổi hướng tiếp cận phôi. Máy có thể hỗ trợ gia công nhiều mặt trong cùng một chu kỳ gá đặt. Nhờ đó, doanh nghiệp có thể giảm thời gian thiết lập giữa các nguyên công.
Thông số cung cấp ghi chỉ số bàn là 1° × 360. Doanh nghiệp nên xác nhận khả năng định vị và điều khiển thực tế với nhà cung cấp.
Kết cấu gang đúc chắc chắn
Khung máy bằng gang đúc tạo nền tảng cứng vững. Đế rộng và cột chịu lực hỗ trợ giảm rung động. Kết cấu ổn định là yếu tố quan trọng khi gia công chi tiết cơ khí.
Hệ thống dẫn hướng chính xác
Theo mô tả sản phẩm, các trục tuyến tính sử dụng ray dẫn hướng chính xác. Vít me bi có lực căng trước hỗ trợ chuyển động ổn định. Hệ thống này hướng đến độ chính xác định vị đáng tin cậy.
Thay dao tự động
Máy được mô tả có kho chứa dao dạng đĩa 24 trạm. Hệ thống thay dao tự động hỗ trợ chuyển đổi dụng cụ theo chương trình. Tính năng này có thể giảm thời gian dừng giữa các nguyên công.
Hỗ trợ tự động hóa
Bộ thay pallet là tùy chọn theo mô tả sản phẩm. Máy cũng có thể được xem xét tích hợp với robot cấp phôi. Khả năng kết nối cần được xác nhận theo cấu hình thực tế.
BẢNG THÔNG SỐ KỸ THUẬT
| Mục | Đơn vị | Giá trị |
|---|---|---|
| Di chuyển theo trục X | mm | 700 |
| Di chuyển theo trục Y | mm | 600 |
| Di chuyển theo trục Z | mm | 530 |
| Kích thước bàn | mm | 500 × 500 |
| Tải trọng tối đa của bảng | kg | 500 |
| Lập chỉ mục bảng | độ | 1° × 360 |
| Tốc độ trục chính | vòng/phút | 8000 |
| Độ côn trục chính | - | BT40 – Ø150 |
| Tốc độ cắt | ra | 40 / 28~2 |
| Di chuyển nhanh (X/Y/Z) | mm/phút | 30/30/30 |
| Tạp chí công cụ | - | Đĩa 24 trạm |
| Cân nặng | kg | 6000 |
ỨNG DỤNG CỦA TRUNG TÂM GIA CÔNG Q1319
Q1319 có thể phục vụ các công việc gia công nhiều mặt. Phạm vi sử dụng cần phù hợp với kích thước và vật liệu phôi.
- Gia công hộp số: Hỗ trợ gia công các bề mặt và lỗ trên chi tiết dạng hộp.
- Sản xuất vỏ máy: Phù hợp với các chi tiết cần nhiều vị trí gia công.
- Gia công thân bơm: Hỗ trợ xử lý các bề mặt theo bản vẽ.
- Sản xuất vỏ van: Có thể gia công các chi tiết tương thích với hành trình máy.
- Công nghiệp ô tô: Hỗ trợ chế tạo linh kiện cơ khí theo yêu cầu.
- Công nghiệp nặng: Phục vụ các chi tiết cần độ cứng vững và độ ổn định phù hợp.
Trước khi chọn máy, doanh nghiệp nên đối chiếu kích thước phôi với hành trình các trục. Tải trọng bàn cũng cần đáp ứng cả phôi và đồ gá.
LỢI ÍCH KHI ĐẦU TƯ Q1319
Giảm số lần gá đặt
Bàn xoay giúp tiếp cận nhiều mặt của chi tiết. Người vận hành có thể giảm thao tác tháo và gá lại phôi. Điều này hỗ trợ hạn chế sai lệch định vị giữa các nguyên công.
Hỗ trợ thoát phoi hiệu quả
Trục chính nằm ngang tạo điều kiện để phoi rời khỏi vùng cắt. Điều này giúp hạn chế phoi tích tụ quanh dụng cụ. Với lỗ sâu, cần lựa chọn chế độ cắt và phương án thoát phoi phù hợp.
Tăng tính linh hoạt gia công
Kho chứa dao 24 trạm hỗ trợ sử dụng nhiều dụng cụ. Máy có thể thực hiện các nguyên công theo chương trình CNC. Điều này hữu ích với chi tiết cần nhiều bước gia công.
Có thể mở rộng tự động hóa
Bộ thay pallet tùy chọn có thể hỗ trợ giảm thời gian chờ. Robot cấp phôi cũng có thể giảm thao tác thủ công. Doanh nghiệp nên đánh giá chi phí và khả năng tương thích trước khi tích hợp.
LƯU Ý KHI LỰA CHỌN VÀ VẬN HÀNH
Hãy kiểm tra hành trình X, Y, Z trước khi đặt mua. Kích thước bàn phải phù hợp với chi tiết và đồ gá. Tải trọng cho phép cũng cần được tính toán đầy đủ.
Doanh nghiệp nên xác nhận độ côn trục chính và khả năng tương thích của dao. Cần làm rõ chức năng bàn xoay và cách điều khiển định vị. Những thông tin này ảnh hưởng đến phương án lập trình gia công.
Ngoài ra, hãy xác nhận hệ điều khiển CNC và cấu hình thay dao. Kiểm tra lại các thông số chưa rõ trong bảng dữ liệu. Bảo dưỡng định kỳ giúp duy trì trạng thái vận hành ổn định.
LIÊN HỆ VỚI CHÚNG TÔI ĐỂ ĐƯỢC TƯ VẤN
Q1319 là lựa chọn đáng cân nhắc cho nhu cầu gia công chi tiết nhiều mặt. Máy kết hợp trục chính nằm ngang với bàn xoay định vị. Thiết kế này hỗ trợ giảm số lần gá đặt.
Liên hệ với chúng tôi để được tư vấn cấu hình phù hợp. Đội ngũ tư vấn có thể hỗ trợ làm rõ thông số và tùy chọn tự động hóa. Qua đó, doanh nghiệp có thể lựa chọn thiết bị sát với nhu cầu sản xuất.
