Thông tin sản phẩm

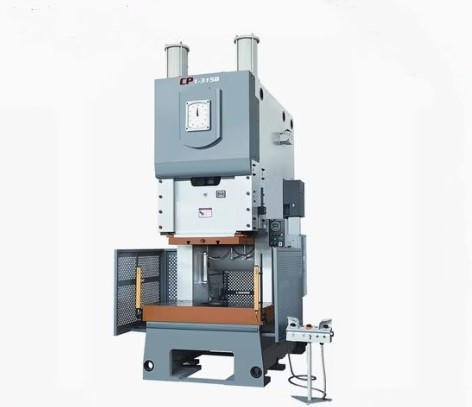

Máy dập khung C một trục khuỷu YANG LI CP1-45
Đặc trưng
Độ chính xác JIS 1.
Khung thép hàn có độ cứng cao.
Động cơ có biến tần.
Bộ ly hợp ma sát ướt kết hợp.
Thanh dẫn hướng lục giác hình chữ nhật dài ra; CP1-315/400 có thanh dẫn hướng bát giác dài ra.
Bộ bảo vệ quá tải thủy lực.
CP1-25/45: điều chỉnh thủ công, có chỉ báo thang đo.
CP1-45: điều chỉnh điện tùy chọn với màn hình kỹ thuật số.
CP1-63 cao cấp: điều chỉnh điện với màn hình kỹ thuật số.
Xi lanh cân bằng nâng.
Van điện từ kép nhập khẩu.
Bôi trơn bằng mỡ cưỡng bức điện.
Xi lanh cân bằng: bôi trơn bằng dầu thủ công.
Bảng điều khiển tích hợp (bao gồm cam điện).
Điều khiển PLC của thương hiệu quốc tế.
Công tắc và nút bấm của thương hiệu quốc tế.
(1)Bộ đẩy.
Tùy chọn: đệm khí, rèm sáng, thiết bị ô tô.

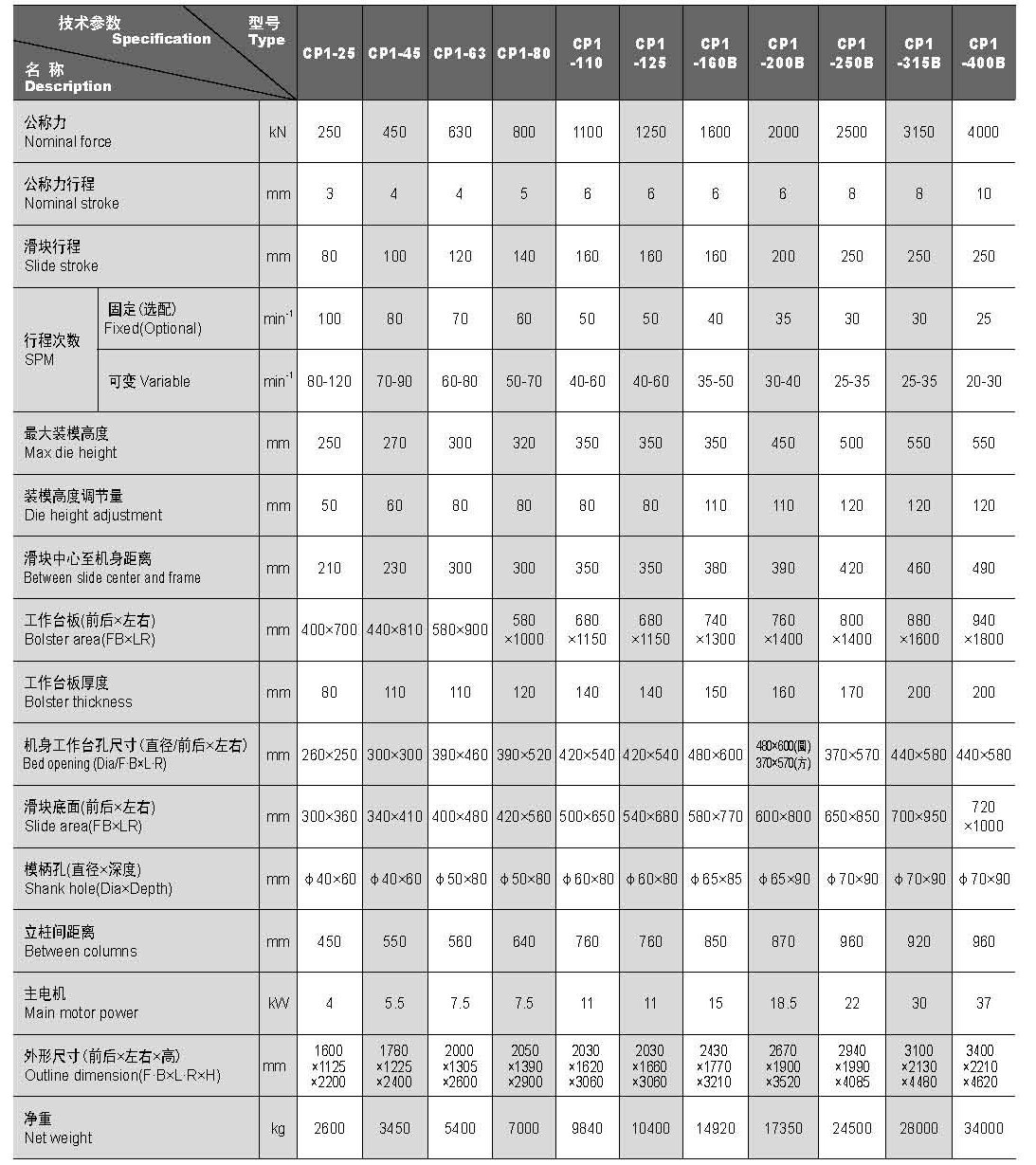

Thông số kỹ thuật
|
|
CP1-25
|
CP1-45
|
CP1-63
|
CP1-80
|
CP1-110
|
CP1-125
|
CP1-160B
|
CP1-200B
|
CP1-250B
|
CP1-315B
|
CP1-400B
|
|
Lực danh nghĩa
|
kN
|
250
|
450
|
630
|
800
|
1100
|
1250
|
1600
|
2000
|
2500
|
3150
|
4000
|
|
Đột quỵ danh nghĩa
|
mm
|
3
|
4
|
4
|
5
|
6
|
6
|
6
|
6
|
8
|
8
|
10
|
|
Đường trượt
|
mm
|
80
|
100
|
120
|
140
|
160
|
160
|
160
|
200
|
250
|
250
|
250
|
|
SPM
|
Đã sửa (Tùy chọn)
|
phút-1
|
100
|
80
|
70
|
60
|
50
|
50
|
40
|
35
|
30
|
30
|
25
|
|
Biến đổi
|
80-120
|
70-90
|
60-80
|
50-70
|
40-60
|
40-60
|
35-50
|
30-40
|
25-35
|
35-35
|
20-30
|
|
Chiều cao khuôn tối đa
|
mm
|
250
|
270
|
300
|
320
|
350
|
350
|
350
|
450
|
500
|
550
|
550
|
|
Điều chỉnh chiều cao khuôn
|
mm
|
50
|
60
|
80
|
80
|
80
|
80
|
110
|
110
|
120
|
120
|
120
|
|
Giữa tâm slide và f
|
mm
|
210
|
230
|
300
|
300
|
350
|
350
|
380
|
390
|
420
|
460
|
490
|
|
Khu vực tăng cường (FB×LR)
|
mm
|
400×700
|
440×810
|
580×900
|
590×1000
|
680×1150
|
680×1150
|
740×1300
|
760×1400
|
800×1400
|
880×1600
|
940×1800
|
|
Độ dày của đệm
|
mm
|
80
|
110
|
110
|
120
|
140
|
140
|
150
|
160
|
170
|
200
|
200
|
|
Mở giường (Đường kính/F@B×L@R)
|
mm
|
260×250
|
300×300
|
390×460
|
390×520
|
420×540
|
420×540
|
480×600
|
480×600()
370×570()
|
370×570
|
440×580
|
440×580
|
|
Khu vực trượt (FB×LR)
|
mm
|
300×260
|
340×410
|
400×480
|
420×560
|
500×650
|
540×680
|
580×770
|
600×800
|
650×850
|
700×950
|
720×1000
|
|
Lỗ chuôi (Đường kính×Chiều sâu)
|
mm
|
φ40×60
|
φ40×60
|
φ50×80
|
φ50×80
|
φ60×80
|
φ60×80
|
φ65×85
|
φ65×90
|
φ70×90
|
φ70×90
|
φ70×90
|
|
Giữa
các cột
|
mm
|
450
|
550
|
560
|
640
|
760
|
760
|
850
|
870
|
960
|
920
|
960
|
|
Công suất động cơ chính
|
KW
|
4
|
5,5
|
7,5
|
7,5
|
11
|
11
|
15
|
18,5
|
22
|
30
|
37
|
|
Kích thước phác thảo (F@B×L@R×H)
|
mm
|
1600
×1125
×2200
|
1780
×1225
×2400
|
2000
×1305
×2600
|
2050
×1390
×2900
|
2030
×1620
×3060
|
2030
×1660
×3060
|
2430
×1770
×3210
|
2670
×1900
×3520
|
2940
×1990
×4085
|
3100
×2130
×4480
|
3400
×2210
×4620
|
|
Trọng lượng tịnh
|
Kg
|
2600
|
3450
|
5400
|
7000
|
9840
|
10400
|
14920
|
17350
|
24500
|
28000
|
34000
|
