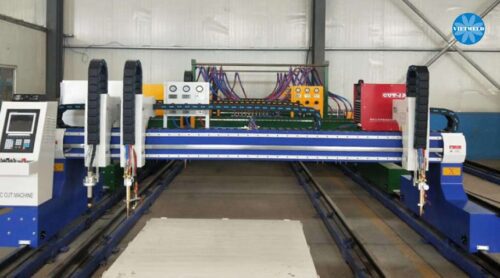

THÔNG SỐ MÁY CẮT TẤM CNC OXY GAS – PLASMA
Model: GSD-4000
1/ THÔNG SỐ KỸ THUẬT
AA-Phần máy:
– Điện áp vào 230/380V (±10%)
– Khoảng cách giữa 2 ray dọc: 4000mm
– Chiều rộng cắt hữu ích : 3200mm
– Chiều dài máy : 15000mm
– Chiều dài cắt hữu ích : 13000mm
– Tốc độ dịch không tải : 4000~10000mm/phút
– Tốc độ cắt Plasma: phụ thuộc vào chiều dầy cắt
– Số lượng mỏ cắt Plasma: 01 mỏ
– Bộ điều chỉnh chiều cao mỏ tự động: 01 bộ
– Độ nhám bề mặt sau khi cắt: Ra≤50μm
– Số lượng nguồn Plasma: 01 bộ
– Số lượng mỏ cắt CNC Oxy Gas: 04 Bộ
– Chiều dày cắt mỏ Oxy Gas: 6-80 mm
– Kiểu dịch chuyển dạng cổng, Động cơ Servo 2 bên
BB- Phần thiết bị đi kèm theo máy
– Thân máy chính: FSM – ( Trung Quốc)
– Hệ thống ray máy 24kg/1 mét của FSM (Trung Quốc)
– Hệ thống dẫn hướng dầm ngang tuyến tính kiểu đơn – ( Trung Quốc)
– Hệ thống đầu điều khiển chính hãng Beijing Start/ Shanghai Jiaoda (Trung Quốc)
– Bộ giảm tốc: Zhongda (Trung Quốc)
– Động cơ servo của Panasonic ( Nhật bản)
– Van khí: Airtac – ( Đài loan)
– Nguồn cắt Plasma Huayuan LGK 200 Trung Quốc/ Hoặc MaxPro200 của Hypertherm Mỹ
– Mỏ cắt Plasma FY của Trung Quốc/ hoặc Hypertherm Mỹ
– Mỏ cắt CNC Oxy-Gas
– Hệ thống điều chỉnh hồ quang, Chiều cao mỏ của HYD/Ontime (Trung Quốc)
– Dàn ống cấp khí của SU/SAM (Hàn Quốc)
– Phần mềm cắt: StarCam ( Trung Quốc)
