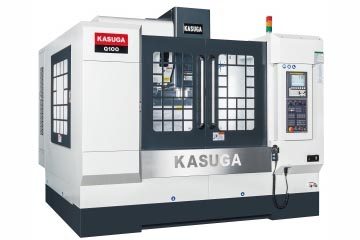

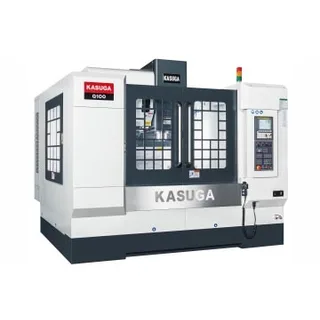

Trung tâm phay CNC Kasuga Q80

Thông số kỹ thuật

Bảo hành	12 tháng

Đặc điểm nổi bật

MẶT HÀNG / MẪUQ80Q100kích thước bảng1050x600mm1150 x 600mmTải tối đa850kg1000 kgKhe chữ T (Cao độ x Số x W)18x5x125mmHành trình trục X850mm1050mmHành trình trục Y610mmHành trình trục Z610mmcôn trục chínhBT-40Động cơ servo trục chính- tiếp./30 phút

MẶT HÀNG / MẪU	Q80	Q100
kích thước bảng	1050x600mm	1150 x 600mm
Tải tối đa	850kg	1000 kg
Khe chữ T (Cao độ x Số x W)	18x5x125mm
Hành trình trục X	850mm	1050mm
Hành trình trục Y	610mm
Hành trình trục Z	610mm
côn trục chính	BT-40
Động cơ servo trục chính- tiếp./30 phút.	Trục chính kiểu đai - 11 / 15 kW
Động cơ servo trục chính- tiếp./30 phút.	Trục truyền động bánh răng - 7,5 / 11 kW
tốc độ trục chính	Trục chính loại đai - 10000 vòng / phút
tốc độ trục chính	Trục truyền động bánh răng - 8000 vòng / phút
Vòng bi trục chính (ID)	70 (80)mm
Mũi trục chính với mặt bàn	125 ~ 735mm
Trung tâm trục chính đến hướng dẫn cột	680mm
Mặt bàn cạnh cửa	310 mm
Sàn đến bàn không có miếng đệm cân bằng	900 mm
Tốc độ nạp nhanh trục X/Y/Z	24/24/20 m/phút
Tốc độ cắt trục X/Y/Z	10 m/phút
Vít bi trục X/Y/Z	40/40/40mm
Cài đặt tối thiểu	0,001 mm
Động cơ nạp trục X/Y/Z (Fanuc)	3,0 / 3,0 / 7,0 mã lực
ATC – Loại cánh tay số.công cụ	BT-40/24T
Thời gian thay dụng cụ (từ dụng cụ này sang dụng cụ khác)	2,3 giây
tối đa.đường kính/chiều dài dụng cụ	78/250mm
tối đa.đường kính dụng cụ không có dụng cụ liền kề	120mm
tối đa.trọng lượng dụng cụ	8kg
Thể tích bình nước làm mát	200 lít
Thể tích bể bôi trơn	4 L
Yêu cầu năng lượng	30 KVA
áp lực không khí	5,5 ~ 7kg/cm²
Kích thước máy	2750 x 2700 x 2950mm		2950 x 2700 x 2950mm
trọng lượng máy	6300kg		6500 kg
Bộ điều khiển	0i-MF / M80A / 828D
