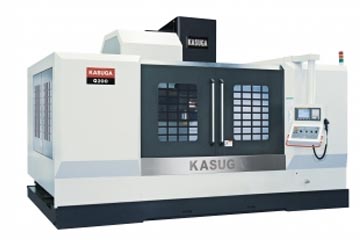

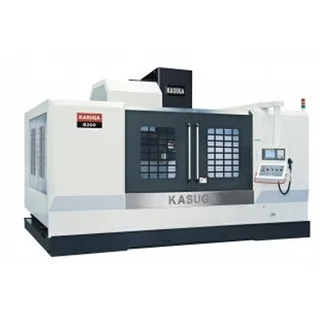

Trung tâm phay CNC Kasuga Q200

Thông số kỹ thuật

Bảo hành	12 tháng

Đặc điểm nổi bật

MẶT HÀNG / MẪUQ160Q200kích thước bảng2015 x 925mm2420 x 925 mmTải tối đa2500 kg3000 kgKhe chữ T (Cao độ x Số x W)24x5x160mmHành trình trục X1600mm2050 mmHành trình trục Y865 mmHành trình trục Z815 mmcôn trục chínhBT-50Động cơ servo trục chính- tiếp.

MẶT HÀNG / MẪU	Q160	Q200
kích thước bảng	2015 x 925mm	2420 x 925 mm
Tải tối đa	2500 kg	3000 kg
Khe chữ T (Cao độ x Số x W)	24x5x160mm
Hành trình trục X	1600mm	2050 mm
Hành trình trục Y	865 mm
Hành trình trục Z	815 mm
côn trục chính	BT-50
Động cơ servo trục chính- tiếp./30 phút.	Trục chính kiểu đai - 18,5 / 22 kW
Động cơ servo trục chính- tiếp./30 phút.	Trục truyền động bánh răng - 11 / 15 kW
tốc độ trục chính	Trục chính loại đai - 6000 vòng / phút
tốc độ trục chính	Trục truyền động bánh răng - 6000 vòng / phút
Vòng bi trục chính (ID)	90 (100) mm
Mũi trục chính với mặt bàn	200 ~ 1015mm
Trung tâm trục chính đến hướng dẫn cột	1005 mm
Mặt bàn cạnh cửa	500mm
Sàn đến bàn không có miếng đệm cân bằng	925 mm
Tốc độ nạp nhanh trục X/Y/Z	20/20/15 m/phút
Tốc độ cắt trục X/Y/Z	10 m/phút
Vít bi trục X/Y/Z	55/55/55mm
Cài đặt tối thiểu	0,001 mm
Động cơ nạp trục X/Y/Z (Fanuc)	7,0 / 7,0 / 9,0 mã lực
ATC – Loại cánh tay số.công cụ	BT-50/40T
Thời gian thay dụng cụ (từ dụng cụ này sang dụng cụ khác)	4 giây
tối đa.đường kính/chiều dài dụng cụ	125/300mm
tối đa.đường kính dụng cụ không có dụng cụ liền kề	250mm
tối đa.trọng lượng dụng cụ	15kg
Thể tích bình nước làm mát	500 lít		550 lít
Thể tích bể bôi trơn	4 L
Yêu cầu năng lượng	50 KVA
áp lực không khí	5,5 ~ 7kg/cm²
Kích thước máy	4600 x 4030 x 3520mm		5200 x 4030 x 3520mm
trọng lượng máy	15200 kg		18000 kg
Bộ điều khiển	0i-MF / M80A / 828D
