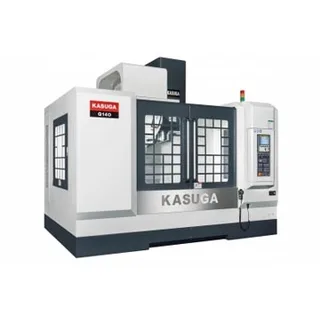

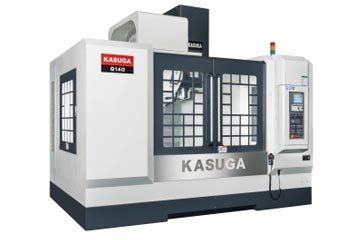

Trung tâm phay CNC Kasuga Q120

Thông số kỹ thuật

Bảo hành	12 tháng

Đặc điểm nổi bật

MẶT HÀNG / MẪUQ120Q140kích thước bảng1300x650mm1500x650mmTải tối đa1200 kg1400 kgKhe chữ T (Cao độ x Số x W)18x5x125mmHành trình trục X1250mm1450mmHành trình trục Y660mmHành trình trục Z660mmcôn trục chínhBT-50Động cơ servo trục chính- tiếp./30 phút

MẶT HÀNG / MẪU	Q120	Q140
kích thước bảng	1300x650mm	1500x650mm
Tải tối đa	1200 kg	1400 kg
Khe chữ T (Cao độ x Số x W)	18x5x125mm
Hành trình trục X	1250mm	1450mm
Hành trình trục Y	660mm
Hành trình trục Z	660mm
côn trục chính	BT-50
Động cơ servo trục chính- tiếp./30 phút.	Trục chính loại đai - 15 / 18,5 kW
Động cơ servo trục chính- tiếp./30 phút.	Trục truyền động bánh răng - 11 / 15 kW
tốc độ trục chính	Trục chính loại đai - 6000 vòng / phút
tốc độ trục chính	Trục truyền động bánh răng - 6000 vòng / phút
Vòng bi trục chính (ID)	90 (100)mm
Mũi trục chính với mặt bàn	125 ~ 785mm
Trung tâm trục chính đến hướng dẫn cột	700mm
Mặt bàn cạnh cửa	310 mm
Sàn đến bàn không có miếng đệm cân bằng	900 mm
Tốc độ nạp nhanh trục X/Y/Z	24/24/20 m/phút
Tốc độ cắt trục X/Y/Z	10 m/phút
Vít bi trục X/Y/Z	45/45/45mm
Cài đặt tối thiểu	0,001 mm
Động cơ nạp trục X/Y/Z (Fanuc)	4,0 / 4,0 / 9,0 mã lực
ATC – Loại cánh tay số.công cụ	BT-50/24T
Thời gian thay dụng cụ (từ dụng cụ này sang dụng cụ khác)	4 giây
tối đa.đường kính/chiều dài dụng cụ	125/300mm
tối đa.đường kính dụng cụ không có dụng cụ liền kề	250mm
tối đa.trọng lượng dụng cụ	15kg
Thể tích bình nước làm mát	350 lít
Thể tích bể bôi trơn	4 L
Yêu cầu năng lượng	40 KVA
áp lực không khí	5,5 ~ 7kg/cm²
Kích thước máy	3400 x 3090 x 3150 mm		3600 x 3090 x 3150 mm
trọng lượng máy	9300 kg		9900 kg
Bộ điều khiển	0i-MF / M80A / 828D
