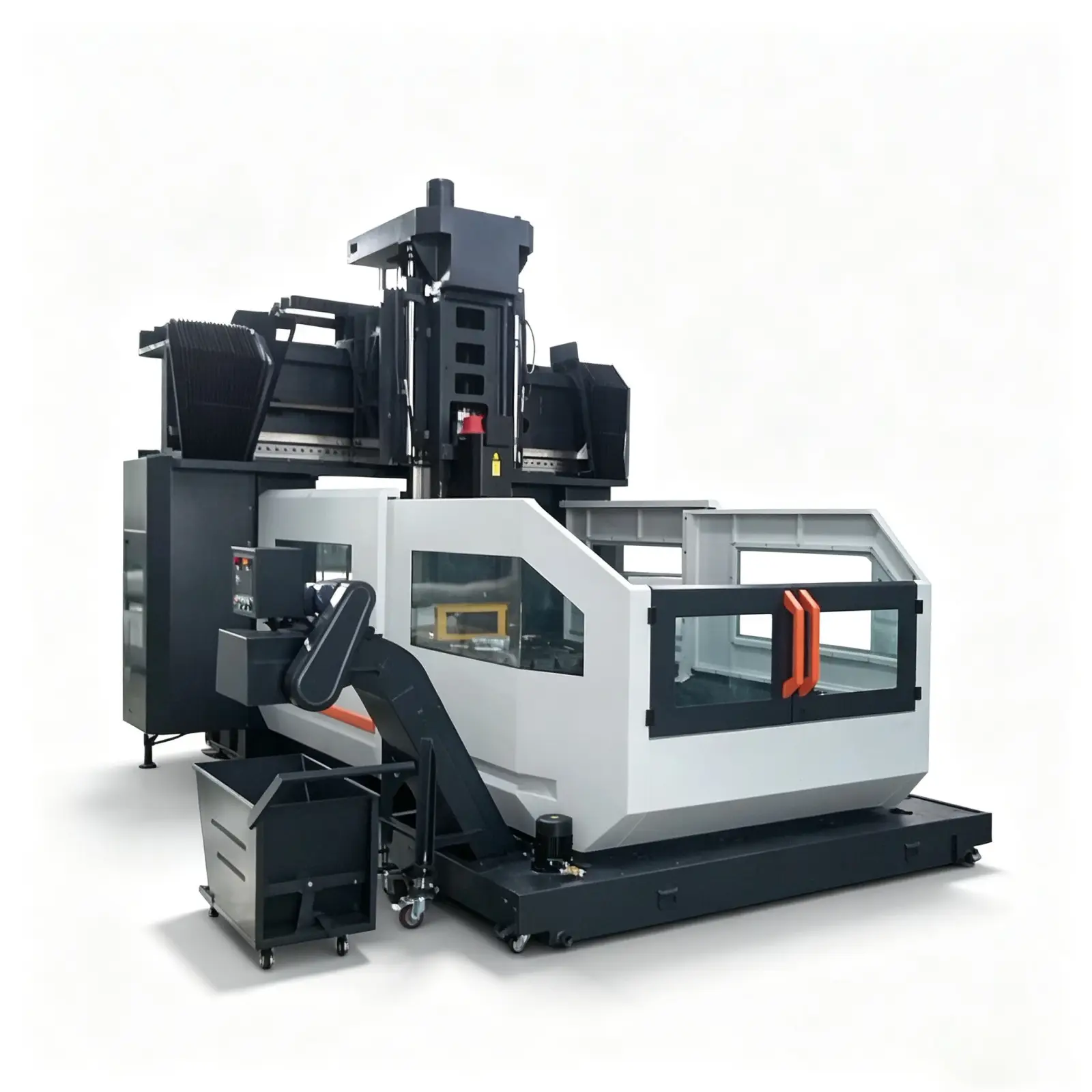

Trung tâm gia công kiểu giàn cố định CNC GMC4022

TỔNG QUAN VỀ TRUNG TÂM GIA CÔNG GMC4022

GMC4022 là dòng máy CNC kiểu giàn dành cho gia công các chi tiết cỡ lớn. Kết cấu giàn cố định tạo nền tảng vững chắc khi cắt gọt. Thân máy bằng gang đúc giúp tăng độ cứng tổng thể.

Các chi tiết đúc được xử lý giảm ứng suất theo mô tả sản phẩm. Ray dẫn hướng chịu tải nặng hỗ trợ chuyển động ổn định. Máy còn sử dụng trục chính BT50 và chức năng thay dao tự động.

Bàn làm việc có kích thước 2000×4000 mm. Tải trọng tối đa cho phép đạt 12000 kg. Những thông số này giúp thiết bị phù hợp với các chi tiết lớn trong ngành chế tạo máy và gia công khuôn mẫu.

ĐẶC ĐIỂM NỔI BẬT CỦA GMC4022

1. Kết cấu giàn cố định cứng vững

Khung giàn được thiết kế để đáp ứng nhu cầu gia công tải nặng. Thân máy bằng gang đúc tạo kết cấu chắc chắn. Thiết kế này hỗ trợ hạn chế rung động khi cắt gọt.

Đặc điểm đó hữu ích khi gia công phôi lớn. Máy có thể thực hiện nhiều nguyên công trên cùng thiết bị nếu cấu hình đáp ứng.

2. Ray dẫn hướng chịu tải nặng

Hệ thống ray dẫn hướng được thiết kế cho điều kiện làm việc tải trọng cao. Các trục di chuyển theo hành trình để hỗ trợ định vị và gia công.

Ray dẫn hướng có khả năng chống mài mòn theo thông tin sản phẩm. Bảo trì định kỳ giúp hạn chế hao mòn trong quá trình sử dụng. Người vận hành nên tuân thủ quy trình bảo dưỡng của nhà sản xuất.

3. Trục chính công suất cao

Máy được trang bị trục chính BT50 với công suất động cơ 28 kW. Cấu hình này hướng đến các công việc cần khả năng cắt mạnh. Tốc độ trục chính theo thông số cung cấp là 6000 vòng/phút.

Chế độ gia công cần phù hợp với vật liệu và dụng cụ cắt. Doanh nghiệp nên xác nhận cấu hình trục chính trước khi đặt hàng. Việc này giúp bảo đảm máy đáp ứng yêu cầu sản xuất.

4. Bàn làm việc rộng, tải trọng lớn

Bàn làm việc có kích thước 2000×4000 mm. Tải trọng tối đa cho phép đạt 12000 kg. Đây là yếu tố quan trọng khi lựa chọn máy cho phôi nặng.

Hành trình trục X đạt 4000 mm. Trục Y có hành trình 2200 mm, còn trục Z đạt 1000 mm. Phạm vi này hỗ trợ gia công các chi tiết dài và rộng.

5. Hệ thống thay dao tự động

Chức năng thay dao tự động giúp giảm thao tác thay dụng cụ bằng tay. Máy có thể thực hiện nhiều nguyên công khi được trang bị cấu hình phù hợp.

Các công việc có thể bao gồm phay, khoan, doa và taro. Khả năng thực tế phụ thuộc vào dụng cụ, đồ gá và chương trình CNC. Người mua nên xác nhận hệ thống chứa dao cùng các tùy chọn đi kèm.

THÔNG SỐ KỸ THUẬT TRUNG TÂM GIA CÔNG GMC4022

ỨNG DỤNG CỦA GMC4022 TRONG SẢN XUẤT

Nhờ bàn máy lớn và kết cấu giàn cứng vững, thiết bị có thể phục vụ nhiều lĩnh vực công nghiệp.

• Gia công khuôn mẫu lớn: Hỗ trợ gia công các bề mặt khuôn có kích thước lớn.
• Gia công tấm kim loại: Phù hợp với các chi tiết dạng tấm cần gia công nhiều vị trí.
• Chế tạo kết cấu công nghiệp: Có thể gia công các bộ phận kết cấu theo bản vẽ kỹ thuật.
• Ngành chế tạo máy: Hỗ trợ sản xuất chi tiết máy có kích thước và khối lượng lớn.
• Công nghiệp ô tô và năng lượng: Có thể ứng dụng với các chi tiết phù hợp về kích thước và tải trọng.

Việc lựa chọn máy cần dựa trên vật liệu và kích thước phôi. Doanh nghiệp cũng nên xác định dung sai và yêu cầu bề mặt trước khi đầu tư.

LỢI ÍCH KHI ĐẦU TƯ TRUNG TÂM GIA CÔNG KIỂU GIÀN

Tăng hiệu quả gia công chi tiết lớn

Bàn máy dài hỗ trợ gá đặt các phôi có kích thước lớn. Trong điều kiện phù hợp, nhiều nguyên công có thể được thực hiện trên cùng máy. Điều này có thể giảm thời gian chuyển phôi giữa các thiết bị.

Hệ thống thay dao tự động hỗ trợ rút ngắn thời gian chuyển dụng cụ. Hiệu quả thực tế phụ thuộc vào chương trình CNC và cách tổ chức sản xuất.

Hỗ trợ độ ổn định khi cắt gọt

Kết cấu gang đúc và ray dẫn hướng chịu tải nặng hướng đến khả năng vận hành ổn định. Đây là yếu tố cần thiết khi gia công phôi lớn hoặc thực hiện các đường cắt tải cao.

Độ chính xác thực tế còn phụ thuộc vào điều kiện lắp đặt và bảo trì. Doanh nghiệp nên kiểm tra định kỳ hệ thống bôi trơn, ray dẫn hướng và dụng cụ cắt.

Phù hợp với sản xuất công nghiệp nặng

Bàn máy có tải trọng công bố lên đến 12000 kg. Thông số này giúp doanh nghiệp đánh giá khả năng gá đặt phôi nặng. Tổng khối lượng phôi và đồ gá phải nằm trong giới hạn cho phép.

Máy có khối lượng công bố 40000 kg. Vì vậy, nền móng cần đáp ứng yêu cầu tải trọng. Mặt bằng cũng phải đủ không gian cho lắp đặt, vận hành và bảo trì.

KINH NGHIỆM LỰA CHỌN VÀ VẬN HÀNH

Trước tiên, hãy xác định kích thước và khối lượng phôi lớn nhất. Kiểm tra khả năng gá đặt và không gian cần thiết trong quá trình gia công.

Tiếp theo, đối chiếu vật liệu với công suất trục chính. Tốc độ quay và loại dao cần phù hợp với từng nguyên công. Điều này giúp lựa chọn cấu hình sát với nhu cầu thực tế.

Doanh nghiệp cũng nên xác nhận hệ điều khiển CNC và hệ thống thay dao. Các phụ kiện tùy chọn cần được thống nhất trước khi ký hợp đồng. Hãy kiểm tra thêm điều kiện bảo hành và hỗ trợ kỹ thuật.

LIÊN HỆ VỚI CHÚNG TÔI ĐỂ ĐƯỢC TƯ VẤN

Nếu doanh nghiệp cần giải pháp gia công chi tiết lớn và nặng, GMC4022 là model đáng cân nhắc. Máy có kết cấu giàn cố định, hành trình rộng và bàn chịu tải cao theo thông số được cung cấp.

Hãy liên hệ với chúng tôi để được tư vấn cấu hình phù hợp. Đội ngũ tư vấn có thể hỗ trợ đối chiếu thông số với nhu cầu sản xuất thực tế.

Vui lòng cung cấp kích thước phôi, vật liệu và các nguyên công dự kiến. Những thông tin này giúp xác định phương án đầu tư phù hợp hơn.
