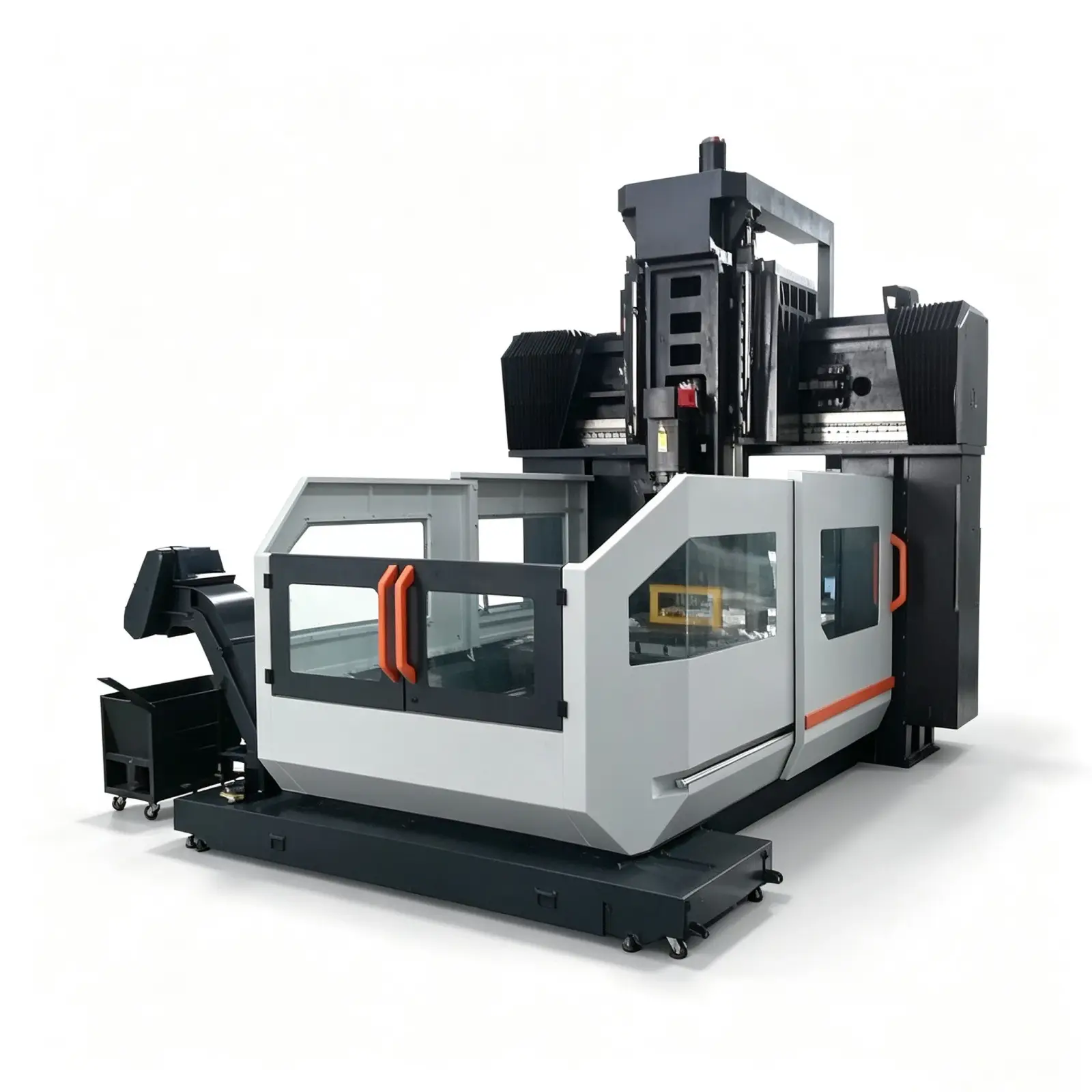

Trung tâm gia công kiểu giàn cố định CNC GMC3022

TỔNG QUAN VỀ TRUNG TÂM GIA CÔNG GMC3022

GMC3022 là dòng máy CNC kiểu giàn dành cho gia công các chi tiết có kích thước lớn. Kết cấu giàn cố định tạo nền tảng vững chắc trong quá trình cắt gọt. Thân máy bằng gang đúc hỗ trợ hạn chế rung động khi vận hành.

Các chi tiết đúc được xử lý giảm ứng suất theo mô tả sản phẩm. Ray dẫn hướng chịu tải nặng hỗ trợ chuyển động ổn định trên các trục. Máy còn sử dụng trục chính BT50 công suất cao và chức năng thay dao tự động.

Với hành trình trục X đạt 3000 mm, máy đáp ứng nhu cầu gia công chi tiết dài. Hành trình trục Y đạt 2200 mm và trục Z đạt 1000 mm. Đây là lựa chọn đáng cân nhắc cho các doanh nghiệp sản xuất khuôn mẫu và kết cấu công nghiệp.

ĐẶC ĐIỂM NỔI BẬT CỦA GMC3022

1. Kết cấu giàn cố định cứng vững

Khung giàn được thiết kế để đáp ứng điều kiện gia công tải nặng. Thân máy bằng gang đúc tạo nền tảng chắc chắn. Kết cấu này hỗ trợ duy trì độ ổn định khi chịu lực cắt.

Đặc điểm này phù hợp với các chi tiết lớn và nặng. Máy có thể phục vụ nhiều nguyên công trên cùng một thiết bị nếu cấu hình đáp ứng.

2. Ray dẫn hướng chịu tải nặng

Hệ thống ray dẫn hướng được thiết kế cho điều kiện làm việc tải trọng cao. Các trục di chuyển theo hành trình của máy để hỗ trợ định vị và gia công.

Ray dẫn hướng có khả năng chống mài mòn theo thông tin sản phẩm. Bảo trì định kỳ giúp hạn chế hao mòn trong quá trình sử dụng. Người vận hành nên tuân thủ quy trình bảo dưỡng của nhà sản xuất.

3. Trục chính BT50 công suất 22 kW

Máy sử dụng trục chính BT50 với công suất động cơ 22 kW. Cấu hình này hướng đến các công việc cần khả năng cắt mạnh. Tốc độ trục chính theo thông số cung cấp là 6000 vòng/phút.

Chế độ gia công cần được lựa chọn theo vật liệu và dụng cụ cắt. Doanh nghiệp nên xác nhận cấu hình trục chính trước khi đặt hàng. Việc này giúp bảo đảm máy đáp ứng yêu cầu sản xuất.

4. Bàn làm việc rộng, tải trọng 10000 kg

Bàn làm việc có kích thước 1800×3000 mm. Tải trọng tối đa cho phép đạt 10000 kg. Đây là thông số quan trọng khi lựa chọn máy cho phôi nặng.

Hành trình trục X đạt 3000 mm. Trục Y có hành trình 2200 mm, còn trục Z đạt 1000 mm. Phạm vi làm việc này hỗ trợ gia công nhiều loại chi tiết công nghiệp lớn.

5. Thay dao tự động, hỗ trợ nhiều nguyên công

Hệ thống thay dao tự động giúp giảm thao tác thay dụng cụ bằng tay. Máy có thể thực hiện nhiều nguyên công khi được trang bị cấu hình phù hợp.

Các công việc có thể bao gồm phay, khoan, doa và taro. Khả năng thực tế phụ thuộc vào dụng cụ, đồ gá và chương trình CNC. Người mua nên xác nhận hệ thống chứa dao cùng các tùy chọn đi kèm.

THÔNG SỐ KỸ THUẬT TRUNG TÂM GIA CÔNG GMC3022

ỨNG DỤNG CỦA GMC3022 TRONG SẢN XUẤT

Nhờ kết cấu giàn và bàn máy chịu tải lớn, thiết bị có thể phục vụ nhiều lĩnh vực công nghiệp.

• Gia công khuôn mẫu lớn: Hỗ trợ gia công các bề mặt khuôn có kích thước lớn.
• Gia công tấm kim loại: Phù hợp với các chi tiết dạng tấm cần gia công nhiều vị trí.
• Chế tạo kết cấu công nghiệp: Có thể gia công các bộ phận kết cấu theo bản vẽ kỹ thuật.
• Ngành chế tạo máy: Hỗ trợ sản xuất các chi tiết máy có kích thước và khối lượng lớn.
• Công nghiệp ô tô và năng lượng: Có thể ứng dụng với những chi tiết phù hợp về kích thước và tải trọng.

Việc lựa chọn cần dựa trên kích thước phôi và vật liệu gia công. Doanh nghiệp cũng nên xác định dung sai và yêu cầu bề mặt trước khi đầu tư.

LỢI ÍCH KHI ĐẦU TƯ TRUNG TÂM GIA CÔNG KIỂU GIÀN

Tăng hiệu quả gia công chi tiết lớn

Bàn máy rộng hỗ trợ gá đặt các phôi có kích thước lớn. Trong điều kiện phù hợp, nhiều nguyên công có thể được thực hiện trên cùng máy. Điều này có thể giảm thời gian chuyển phôi giữa các thiết bị.

Hệ thống thay dao tự động hỗ trợ rút ngắn thời gian chuyển dụng cụ. Hiệu quả thực tế phụ thuộc vào chương trình CNC và cách tổ chức sản xuất.

Hỗ trợ vận hành ổn định

Kết cấu gang đúc và ray dẫn hướng chịu tải nặng hướng đến khả năng vận hành ổn định. Đây là yếu tố cần thiết khi gia công phôi lớn hoặc thực hiện các đường cắt tải cao.

Độ chính xác thực tế còn phụ thuộc vào lắp đặt và bảo trì. Doanh nghiệp nên kiểm tra định kỳ hệ thống bôi trơn, ray dẫn hướng và dụng cụ cắt.

Phù hợp với sản xuất công nghiệp nặng

Bàn máy có tải trọng công bố lên đến 10000 kg. Thông số này giúp doanh nghiệp đánh giá khả năng gá đặt phôi nặng. Tổng khối lượng phôi và đồ gá phải nằm trong giới hạn cho phép.

Máy có khối lượng công bố 37000 kg. Vì vậy, nền móng cần đáp ứng yêu cầu tải trọng. Mặt bằng cũng phải đủ không gian cho lắp đặt, vận hành và bảo trì.

KINH NGHIỆM LỰA CHỌN VÀ VẬN HÀNH

Trước tiên, hãy xác định kích thước và khối lượng phôi lớn nhất. Kiểm tra khả năng gá đặt và không gian cần thiết trong quá trình gia công.

Tiếp theo, đối chiếu vật liệu với công suất trục chính. Tốc độ quay và loại dao cần phù hợp với từng nguyên công. Điều này giúp lựa chọn cấu hình sát với nhu cầu thực tế.

Doanh nghiệp cũng nên xác nhận hệ điều khiển CNC và hệ thống thay dao. Các phụ kiện tùy chọn cần được thống nhất trước khi ký hợp đồng. Hãy kiểm tra thêm điều kiện bảo hành và hỗ trợ kỹ thuật.

LIÊN HỆ VỚI CHÚNG TÔI ĐỂ ĐƯỢC TƯ VẤN

Nếu doanh nghiệp cần giải pháp gia công chi tiết lớn và nặng, GMC3022 là model đáng cân nhắc. Máy có kết cấu giàn cố định, hành trình rộng và bàn chịu tải cao theo thông số được cung cấp.

Hãy liên hệ với chúng tôi để được tư vấn cấu hình phù hợp. Đội ngũ tư vấn có thể hỗ trợ đối chiếu thông số với nhu cầu sản xuất thực tế.

Vui lòng cung cấp kích thước phôi, vật liệu và các nguyên công dự kiến. Những thông tin này giúp xác định phương án đầu tư phù hợp hơn.
