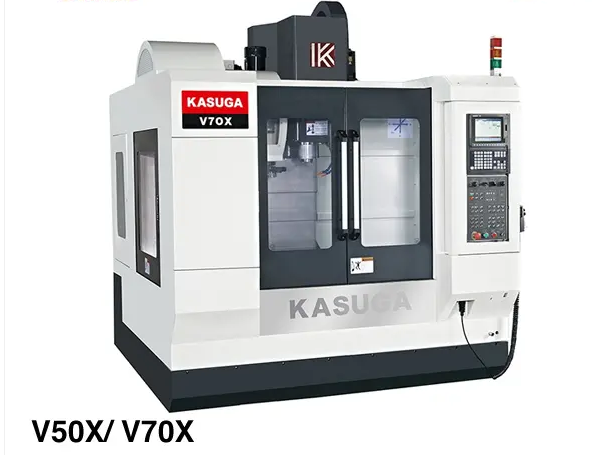

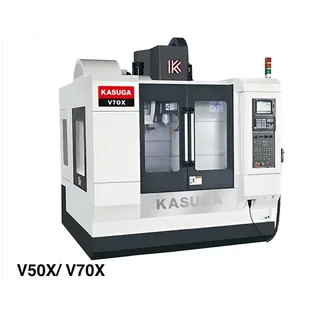

Trung tâm gia công Kasuga V70X

Thông số kỹ thuật

Bảo hành	12 tháng

Đặc điểm nổi bật

Thông số kỹ thuật:ModelV70V70XBàn máyKích thước bàn máy850 x 400 mmHành trình trục X/Y/Z700 / 430 / 460 mmKhoảng cách từ trục chính đến bàn máy120 ~ 580 mmKhoảng cách từ sàn đến bàn máy890 mmTrục chínhTốc độ trục chínhBelt type spindle 10000 rpm

Thông số kỹ thuật:

Model	V70	V70X
Bàn máy
Kích thước bàn máy	850 x 400 mm
Hành trình trục X/Y/Z	700 / 430 / 460 mm
Khoảng cách từ trục chính đến bàn máy	120 ~ 580 mm
Khoảng cách từ sàn đến bàn máy	890 mm
Trục chính
Tốc độ trục chính	Belt type spindle 10000 rpm (12000 opt.)	Direct drive spindle 12000 rpm (15000 opt.)
Độ côn trục chính	BT-40 (CAT / DIN / HSK / BBT opt.)
Tải trọng tối đa	350 kg (Max. feed rate 48 m/min) 450 kg (Max. feed rate 36 m/min)
Di chuyển
Tốc độ di chuyển nhanh theo trục X/Y/Z	48 / 48 / 48 m/min
Tốc độ cắt theo trục X/Y/Z	24 / 24 / 24 m/min
Kích thước băng trượt trục X/Y/Z	30 / 30 / 35 mm
Kích thước vít me trục X/Y/Z	32 / 32 / 32 mm
Động cơ
Công suất động cơ (Mitsubishi)	5.5 / 7.5 kW
Công suất động cơ Servo (Mitsubishi)	1.5 / 1.5 / 3.0 kW
Các thông số khác
Độ chính xác vị trí trục X/Y/Z	±0.004 mm
Độ chính xác lặp lại trục X/Y/Z	±0.002 mm
Đài gá dao	ARM 20T (24T opt.)
Thời gian thay dao	1.6 sec. (2.3 sec.)
Kích thước	2100 x 2660 x 2545 mm
Trọng lượng	3370 kg
Hệ điều khiển	M80-4A / 0i-MF / 828D / TNC620
