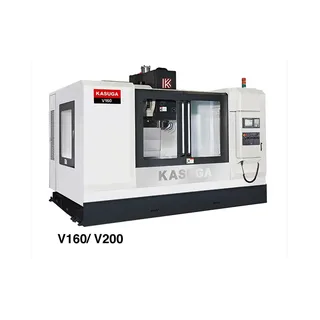

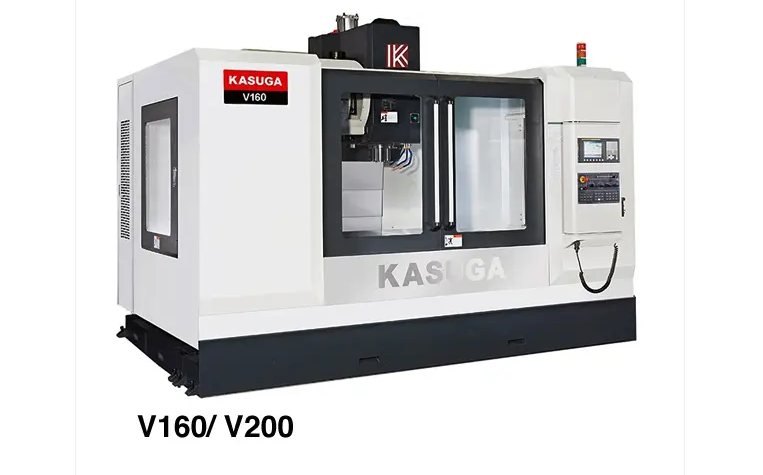

Trung tâm gia công Kasuga V160D

Thông số kỹ thuật

Bảo hành	12 tháng

Đặc điểm nổi bật

Thông số kỹ thuật:ModelV160V160DBàn máyKích thước bàn máy1750 x 800 mmHành trình trục X/Y/Z1650 / 850 / 820 mmKh/cách từ trục chính đến bàn máy165~985 mm120~940 mmKhoảng cách từ sàn đến bàn máy978 mmTrục chínhTốc độ trục chínhBelt type spindle 10000

Thông số kỹ thuật:

Model	V160	V160D
Bàn máy
Kích thước bàn máy	1750 x 800 mm
Hành trình trục X/Y/Z	1650 / 850 / 820 mm
Kh/cách từ trục chính đến bàn máy	165~985 mm	120~940 mm
Khoảng cách từ sàn đến bàn máy	978 mm
Trục chính
Tốc độ trục chính	Belt type spindle 10000 rpm (12000 opt.)	Belt type spindle 6000 rpm (8000 opt.)
Độ côn trục chính	BT-40	BT-50
Độ côn trục chính	(CAT / DIN / HSK / BBT opt.)
Tải trọng tối đa	1000 kg (Max. feed rate 36 m/min) 2000 kg (Max. feed rate 20 m/min)
Di chuyển
Tốc độ di chuyển nhanh trục X/Y/Z	36 / 36 / 30 m/min
Tốc độ cắt theo trục X/Y/Z	18 / 18 / 15 m/min
Kích thước băng trượt trục X/Y/Z	65 / 65-55 / 65 mm
Kích thước vít me trục X/Y/Z	50 / 50 / 50 mm
Động cơ
Công suất động cơ (Mitsubishi)	11 / 15 kW	15 / 18.5 kW
Công suất động cơ Servo (Mitsubishi)	4.5 / 4.5 / 7.0 kW
Các thông số khác
Độ chính xác vị trí trục X/Y/Z	±0.005 mm
Độ chính xác lặp lại trục X/Y/Z	±0.003 mm
Đài gá dao	ARM 24T/ 28T (opt.)	30T (opt.)/ 28T (opt.)
Thời gian thay dao	2.3 sec.	5.0 sec.
Kích thước	4200 x 3335 x 3500 mm
Trọng lượng	11500 kg
Hệ điều khiển	M80A / 0i-MF / 828D / TNC620
