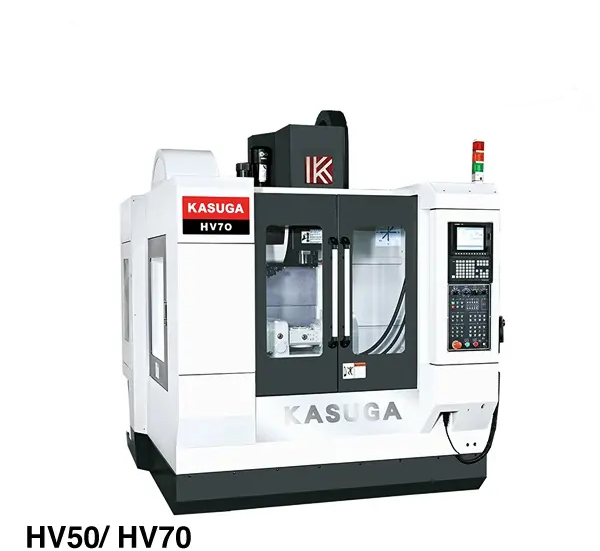

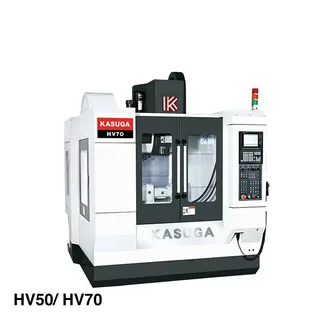

Trung tâm gia công Kasuga HV70

Thông số kỹ thuật

Bảo hành	12 tháng

Đặc điểm nổi bật

Thông số kỹ thuật Trung tâm gia công Kasuga HV50:ModelHV50HV70Bàn máyKích thước bàn máy650 x 400 mm850 x 400 mmHành trình trục X/Y/Z510 / 430 / 460 mm700 / 430 / 460 mmKh.cách từ trục chính đến bàn máy160 ~ 620 mmKhoảng cách từ sàn đến bàn máy890

Thông số kỹ thuật Trung tâm gia công Kasuga HV50:

Model	HV50	HV70
Bàn máy
Kích thước bàn máy	650 x 400 mm	850 x 400 mm
Hành trình trục X/Y/Z	510 / 430 / 460 mm	700 / 430 / 460 mm
Kh.cách từ trục chính đến bàn máy	160 ~ 620 mm
Khoảng cách từ sàn đến bàn máy	890 mm
Trục chính
Tốc độ trục chính	Built-in spindle 30000 rpm (40000 opt.)
Độ côn trục chính	BT-30 (HSK-40E / ISO-25 opt.)
Tải trọng tối đa	350 kg (Max. feed rate 48 m/min) 450 kg (Max. feed rate 36 m/min)
Di chuyển
Tốc độ di chuyển nhanh trục X/Y/Z	48 / 48 / 48 m/min
Tốc độ cắt theo trục X/Y/Z	24 / 24 / 24 m/min
Kích thước băng trượt trục X/Y/Z	30 / 30 / 35 mm
Kích thước vít me trục X/Y/Z	32 / 32 / 32 mm
Động cơ
Công suất động cơ (Mitsubishi)	5.5 kW
Công suất động cơ Servo (Mitsubishi)	1.5 / 1.5 / 3.0 kW
Các thông số khác
Độ chính xác vị trí trục X/Y/Z	±0.004 mm
Độ chính xác lặp lại trục X/Y/Z	±0.002 mm
Đài gá dao	ARM 20T
Thời gian thay dao	1.6 sec. (2.3 sec.)
Kích thước	1900 x 2660 x 2545 mm	2100 x 2660 x 2545 mm
Trọng lượng	3070 kg	3370 kg
Hệ điều khiển	M80A / 0i-MF / 828D / TNC620
