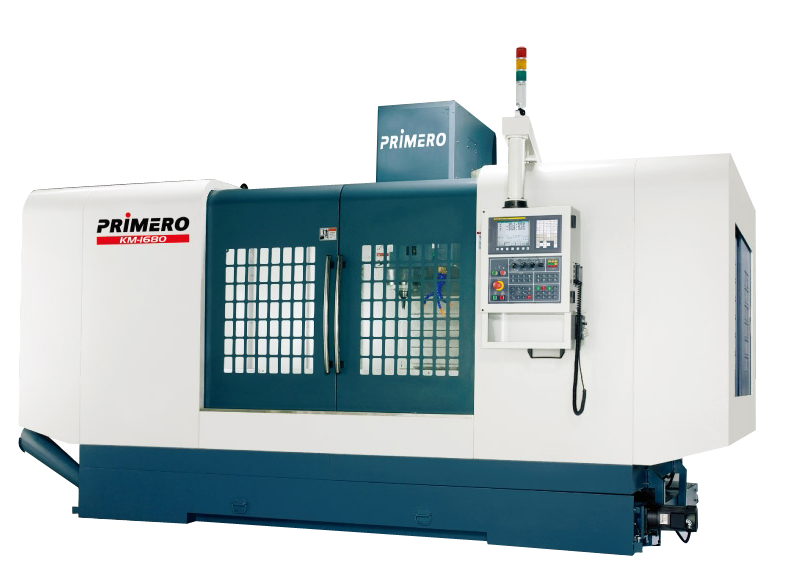

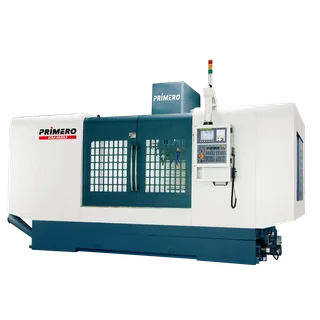

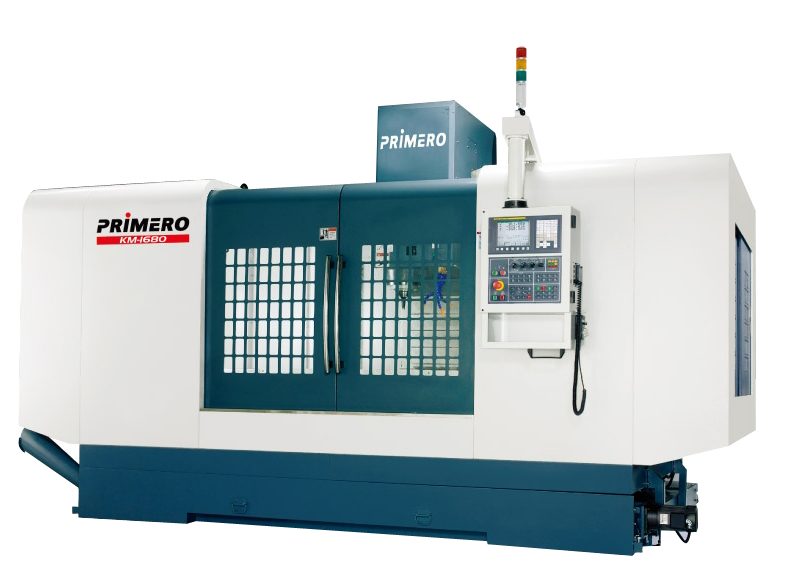

Máy trung tâm gia công đứng model KM-1680

Model

KM-1680

Hành trình

Rãnh dạng hộp

Hành trình trục X mm

1600

Hành trình trục Y mm

800

Hành trình trục Z mm

700

Mũi trục chính đến bàn mm

200-900

Bàn máy

Rãnh chữ T

5x18x130 mm

Tải trọng bàn máy kg

2100

Kích thước bàn mm

1700x815 mm

Trục chính

Độ côn mũi trục chính

BT50

Tốc độ trục chính v/p

10-4000

Dẫn động trục chính

Bánh răng

Làm mát trục chính

Làm mát dầu

Động cơ trục chính

11 Kw

Tỷ lệ dẫn tiến

Dẫn tiến nhanh trục X, Y

12 m/p

Dẫn tiến nhanh trục Z

10 m/p

Tốc độ ăn dao

1-4000 mm/p

Động cơ 3 trục X, Y, Z

4.2 Kw

Đài dao

Kiểu dao

Carousel

Arm

Số vị trí gá dao

16

24

Đường kính dao

146/180 mm

128/200 mm

Chiều dài dao

350 mm

300 mm

Trọng lượng dao max

15 kg

15 kg

Kiểu chọn dao

Cố định

Ngẫu nhiên

Tổng thể

Nguồn yêu cầu

40 KVA

Trọng lượng máy

13000 kg

Kích thước máy

3100 x 3200 x 3300 mm
