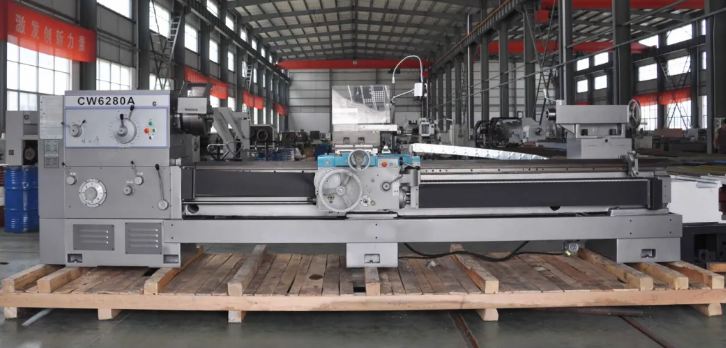

Máy tiện vạn năng ngang CW6280A

Thông số kỹ thuật

Bảo hành	12 tháng

Đặc điểm nổi bật

Thông số kỹ thuậtMÔ HÌNHCW6180A / CW6280ASỨC CHỨATối đa khi chèo qua giườngФ800mmVận chuyển tối đaФ510mmCú xoay tối đa qua khoảng cáchФ1000mmChiều dài hiệu quả của khoảng cách310mmChiều rộng của giường560mmChiều dài tối đa của phôi1000/1500/2000/3000

Thông số kỹ thuật

MÔ HÌNH	CW6180A / CW6280A
SỨC CHỨA
Tối đa khi chèo qua giường	Ф800mm
Vận chuyển tối đa	Ф510mm
Cú xoay tối đa qua khoảng cách	Ф1000mm
Chiều dài hiệu quả của khoảng cách	310mm
Chiều rộng của giường	560mm
Chiều dài tối đa của phôi	1000/1500/2000/3000 / 4000m
Chiều dài tối đa	650/1150/1650/2650/3650mm
Tối đatrọng lượng của phôi	2000kg
CON QUAY
Mũi trục chính	D11
Trục chính	Ф105mm
Lỗ côn của trục chính	Số liệu Ф120 1:20
Các bước của tốc độ trục chính	18
Phạm vi tốc độ trục chính	7,5 ~ 1000 vòng / phút
CHO ĂN
Số lượng thức ăn dọc	64
Phạm vi nguồn cấp dữ liệu dọc (1: 1)	0,1 ~ 1,52 vòng / phút
Phạm vi nguồn cấp dữ liệu dọc (16: 1)	1,6 ~ 24,3 vòng / phút
Số lượng nguồn cấp dữ liệu chéo	64
Phạm vi nguồn cấp dữ liệu chéo	Một nửa của nguồn cấp dữ liệu dọc
RAPID TRAVEL
Theo chiều dọc	4000mm / phút
Vượt qua	2000mm / phút
THREAD RANGE / NUMBER
Chủ đề cao độ hệ mét	1 ~ 240mm / 50
Chủ đề đáng giá Whit	14 ~ 1T.PI / 26
Chủ đề mô-đun	0,5 ~ 120 triệu.P / 53
DPThreads	28 ~ 1D.P / 24
TAILSTOCK SLEEVE
Lỗ côn	MTNO.6
Max.travel	230mm
Đường kính ngoài	Ф100mm
KHÁC
Khoảng cách dọc từ tâm trục chính đến cơ sở lắp đặt	33mm
Di chuyển tối đa của phần còn lại phức hợp	200mm
Góc xoay của trụ dụng cụ	± 90 °
Di chuyển tối đa của đường trượt chéo	480mm
Kích thước chuôi dao	32 × 32mm
Công suất động cơ chính	11kw
Công suất động cơ nạp nhanh	1,1kw
Công suất bơm nước làm mát	90w
Kích thước tổng thể	3275/3725/4225/5225/6275x1393x1537mm
Khối lượng tịnh	3600/3900/4400/400/600kg
