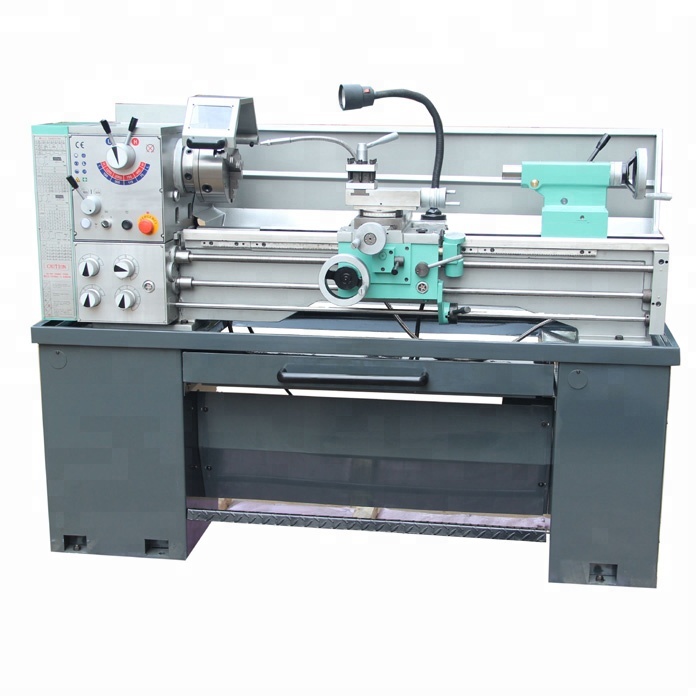

Máy tiện ngang GH-1440D

Thông số kỹ thuật

Bảo hành	12 tháng

Đặc điểm nổi bật

Mô hìnhGH-1440DMax Dia Swing trên giường360mmMax Dia Swing trên chữ thập trượt224mm(8-13/16 ")Max Dia Swing trong khoảng cách502mm(19-3/4 ")Chiều rộng của giường187mm(7 ")Chiều rộng của khoảng cách210mm(8-1/4 ")Trung tâm chiều cao179mm(7 ")Khoảng

Mô hình	GH-1440D
Max Dia Swing trên giường	360mm
Max Dia Swing trên chữ thập trượt	224mm(8-13/16 ")
Max Dia Swing trong khoảng cách	502mm(19-3/4 ")
Chiều rộng của giường	187mm(7 ")
Chiều rộng của khoảng cách	210mm(8-1/4 ")
Trung tâm chiều cao	179mm(7 ")
Khoảng cách tối đa giữa các trung tâm	1000mm(40 ")
Khoan Trục chính	52mm
Trục chính mũi	D1-5
Côn trục chính	MT5
Tốc độ trục chính bước	8
Phạm vi tốc độ trục chính	70-2000r/min
Du lịch của hội chữ thập trượt	170mm(6-11/16 ")
Du lịch hàng đầu trượt	95mm(3-9/16 ")
Chủ đề sân của leadscrew	8.T.P.I hoặc 3mm Pitch
Thức Ăn Đường kính que	19mm(3/4 ")
Max. Phần của công cụ	16mm x 16mm(5/8 "x5/8")
Inch chủ đề phạm vi	42Nos. 4-112T.P.I
Metric chủ đề phạm vi	44Nos.0.1-7mm
Diametrical nốt phạm vi	25Nos.16-112DP
Mô-đun nốt phạm vi	34Nos.0.1-1.75MP
Theo chiều dọc nguồn cấp dữ liệu phạm vi (inch)	24Nos.0.00168-0.1175 "/Rev
Theo chiều dọc nguồn cấp dữ liệu phạm vi (metric)	24Nos.0.046-3.249mm/Rev
Chéo nguồn cấp dữ liệu phạm vi (inch)	32Nos.0.00046-0.03231 "/Rev
Chéo nguồn cấp dữ liệu phạm vi (metric)	24Nos.0.01-0.703mm/Rev
Dia. của ụ tay áo	32mm(1-1/4 ")or42mm(1-21/32")
Du lịch của ụ tay áo	100mm(3-15/16 ")
Độ côn ụ tay áo	MT3
Sức mạnh của động cơ chính	1.5KW(2HP)
Điện OG nước làm mát bơm	40W(1/16HP)
Đóng gói kích thước	1930X760X1530mm
NTE Trọng lượng/Tổng trọng lượng	540/645kg
