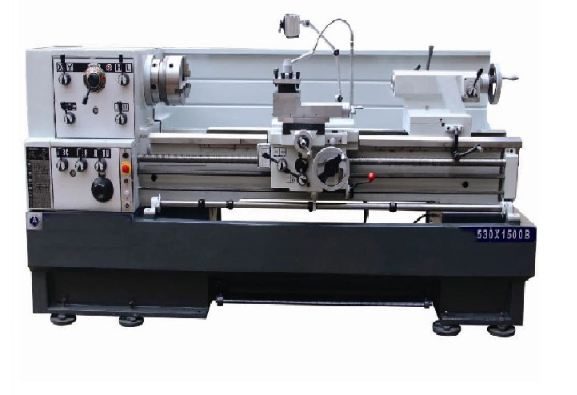

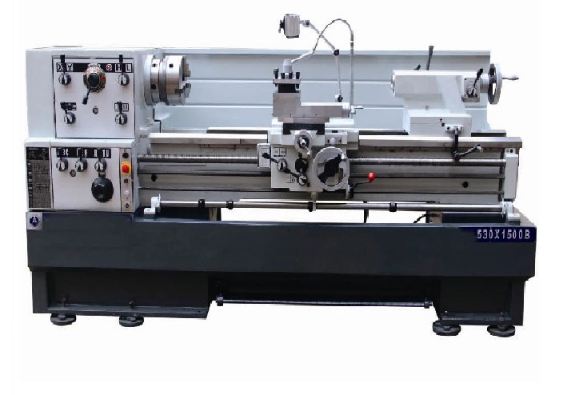

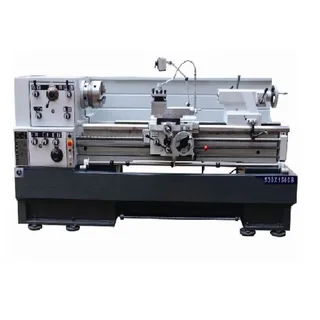

Máy tiện rãnh ngang C6253B

Thông số kỹ thuật

Bảo hành	12 tháng

Đặc điểm nổi bật

Mô hìnhC6253B × 1000/1500/2000Lung lay trên giườngΦ530mm (20 7/8 ")Đu qua cầu trượt chéoΦ329mm (12 31/32 ")Swing in gap (D × W)765mm × 218mm (D1-8) / 765mm × 240mm (A1-8)Chiều cao của tâm265mm (10 7/16 ")Khoảng cách giữa các trung tâm1015mm / 1515mm

Mô hình	C6253B × 1000/1500/2000
Lung lay trên giường	Φ530mm (20 7/8 ")
Đu qua cầu trượt chéo	Φ329mm (12 31/32 ")
Swing in gap (D × W)	765mm × 218mm (D1-8) / 765mm × 240mm (A1-8)
Chiều cao của tâm	265mm (10 7/16 ")
Khoảng cách giữa các trung tâm	1015mm / 1515mm / 2015mm
Chiều rộng của giường	400mm (15 3/4 ")
Tối đaphần của công cụ cắt	25mm × 25mm (1 "× 1")
Tổng hành trình của đường trượt chéo	320mm (12 5/8 ")
Tổng hành trình của trang trình bày trên cùng	200mm (7 7/8 ")
Trục chính	Φ82mm (3 1/4 ")
Mũi trục chính	D1-8 hoặc A1-8
Trục chính côn morse ở mũi, trong tay áo	ME90 / MT # 5
Số tốc độ trục chính	12
Phạm vi tốc độ trục chính	20-1600 vòng / phút
Đường kính trục vít và ren	40mm (1 9/16 ") × 4 TPI hoặc bước 6mm
Chủ đề đế	4-112 (50 NOS)
Số liệu chủ đề	0,25-7 (24 NOS)
Cao độ đường kính DP / DP	4-112 (50 NOS)
Cao độ đường kính MP / MP	0,25-14 (34 NOS)
Nguồn cấp dữ liệu dọc (hệ đo lường Anh / hệ mét)	0,0011 "-0,0316" (50Nos) /0,01mm-0,286mm (50Nos)
Nguồn cấp dữ liệu chéo (hệ đo lường Anh / hệ mét)	0.00024 "-0.0068" (50Nos) /0.01mm-0.286mm (50Nos)
Tổng hành trình của bút lông ụ	180mm (7 5/64 ")
Tails cổ phiếu bút lông	Φ75mm (2 61/64 ")
Bút lông cuộn đuôi côn	MT # 5
Động cơ truyền động trục chính	10.0HP
Động cơ bơm nước làm mát	1 / 8HP (0,1KW)
Kích thước máy	94 "× 38" × 52 "/ 114" × 38 "× 52" / 134 "× 38" × 52 "
Kích thước đóng gói	98 "× 43" × 71 "/ 118" × 43 "× 71" / 138 "× 43" × 71 "
NW	2490KG / 2750KG / 3010KG
GW	2790KG / 3090KG / 3400KG
