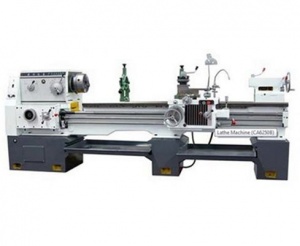

Máy tiện ngang SMTCL CA6250B
- Bảo hành
- 12 tháng
Liên hệ
Giá tốt nhất theo thời điểm — đặt hàng, gọi hoặc chat để được báo giá.
Tình trạng:
Còn hàng
Chỉ còn sản phẩm
Sản phẩm đang còn hàng — tạm thời chưa nhận đặt hàng.
Xem chi nhánh có hàng
Khu vực này chưa có chi nhánh còn hàng — chọn khu vực khác hoặc đặt hàng online.
Thông số kỹ thuật
| Bảo hành | 12 tháng |
|---|
Đặc điểm nổi bật
- Đường kính gia công lớn nhất trên băng máy: 500mm - Đường kính tiện được trên băng lõm: 720mm - Chiều dài băng lõm: 210mm - Chiều dài lớn nhất của vật tiện: 1500mm - Chiều dài tiện được lớn nhất trên máy: 1400mm - Khoảng cách từ thanh dẫn đến tâm
Nội dung chính
- Đường kính gia công lớn nhất trên băng máy: 500mm
- Đường kính tiện được trên băng lõm: 720mm
- Chiều dài băng lõm: 210mm
- Chiều dài lớn nhất của vật tiện: 1500mm
- Chiều dài tiện được lớn nhất trên máy: 1400mm
- Khoảng cách từ thanh dẫn đến tâm trục chính: 250mm
- Đường kính tiện trên gá dao: 300
- Độ côn mũi trước trục chính: 1:20 90mm
- Chuyển tốc trục chính:
+ Kiểu chuyển động theo chiều kim đồng hồ: 24 kiểu
+ Phạm vi chuyển tốc khi trục chính quay theo chiều kim đồng hồ: 50Hz: 10-1400 vòng/phút
+ Kiểu chuyển động theo chiều ngược kim đồng hồ: 12 kiểu
+ Phạm vi chuyển tốc khi trục chính quay theo chiều ngược chiều kim đồng hồ: 50Hz: 14-1580 vòng/phút
- Đường kính lỗ trục chính: 80mm
- Lượng tiến dao (hệ mét)
+ Cấp số tiến dao theo chiều dọc và chiều ngang: 64 kiểu
+ Lượng tiến dao tiêu chuẩn của giá dao theo mỗi vòng quay của trục chính: 0.11-1.6mm/R
+ Lượng tiến dao bước nhỏ của giá dao theo chiều ngang theo mỗi vòng quay của trục chính: 0.028 - 0.11 mm/R
+ Lượng tiến dao mở rộng của giá dao theo chiều ngang sau mỗi vòng quay của trục chính 1.6 - 6.4 mm/R
- Giá dao:
+ Tốc độ dịch chuyển nhanh theo chiều dọc: 4m/phút
+ Tốc độ dịch chuyển nhanh theo chiều ngang: 2m/phút
- Phạm vi tiện ren:
+ Chủng loại ren gia công theo hệ mét: 44 loại
+ Phạm vi gia công ren theo hệ mét: 1-192mm
- Hành trình lớn nhất của gá dao dưới: 320mm
- Hành trình lớn nhất của gá dao trên: 140mm
- Góc xoay của mâm xoay dài dao: ± 90o
- Khoảng cách từ mặt chịu tải của dao cụ đến đường tâm trục chính: 26mm
- Kích thước mặt cắt dao cụ: 25 x 25 mm
- Đường kính trục chính ụ động: 75 mm
- Hành trình lớn nhất của trục chính ụ động: 150mm
- Độ côn lỗ trục chính ụ động: MORSE 5
- Khoảng cách ren của trục vítme bi: 12mm
- Động cơ chính: 7.5 Kw
- Công suất bơm làm mát: 90w
- Lưu lượng bơm làm mát: 25L/min
- Công suất động cơ bôi trơn: 120w
- Trọng lượng tịnh: (1500mm): 2300 Kg
- Kích thước khung (DxRxC): 3168 x 1037 x 1312 mm
* Phụ kiện kèm theo:
- Mâm cặp 3 chấu f250
- Mâm phẳng f600
- Hệ thống làm mát
- Chống tâm và áo chống tâm
- Dụng cụ
- Đường kính tiện được trên băng lõm: 720mm
- Chiều dài băng lõm: 210mm
- Chiều dài lớn nhất của vật tiện: 1500mm
- Chiều dài tiện được lớn nhất trên máy: 1400mm
- Khoảng cách từ thanh dẫn đến tâm trục chính: 250mm
- Đường kính tiện trên gá dao: 300
- Độ côn mũi trước trục chính: 1:20 90mm
- Chuyển tốc trục chính:
+ Kiểu chuyển động theo chiều kim đồng hồ: 24 kiểu
+ Phạm vi chuyển tốc khi trục chính quay theo chiều kim đồng hồ: 50Hz: 10-1400 vòng/phút
+ Kiểu chuyển động theo chiều ngược kim đồng hồ: 12 kiểu
+ Phạm vi chuyển tốc khi trục chính quay theo chiều ngược chiều kim đồng hồ: 50Hz: 14-1580 vòng/phút
- Đường kính lỗ trục chính: 80mm
- Lượng tiến dao (hệ mét)
+ Cấp số tiến dao theo chiều dọc và chiều ngang: 64 kiểu
+ Lượng tiến dao tiêu chuẩn của giá dao theo mỗi vòng quay của trục chính: 0.11-1.6mm/R
+ Lượng tiến dao bước nhỏ của giá dao theo chiều ngang theo mỗi vòng quay của trục chính: 0.028 - 0.11 mm/R
+ Lượng tiến dao mở rộng của giá dao theo chiều ngang sau mỗi vòng quay của trục chính 1.6 - 6.4 mm/R
- Giá dao:
+ Tốc độ dịch chuyển nhanh theo chiều dọc: 4m/phút
+ Tốc độ dịch chuyển nhanh theo chiều ngang: 2m/phút
- Phạm vi tiện ren:
+ Chủng loại ren gia công theo hệ mét: 44 loại
+ Phạm vi gia công ren theo hệ mét: 1-192mm
- Hành trình lớn nhất của gá dao dưới: 320mm
- Hành trình lớn nhất của gá dao trên: 140mm
- Góc xoay của mâm xoay dài dao: ± 90o
- Khoảng cách từ mặt chịu tải của dao cụ đến đường tâm trục chính: 26mm
- Kích thước mặt cắt dao cụ: 25 x 25 mm
- Đường kính trục chính ụ động: 75 mm
- Hành trình lớn nhất của trục chính ụ động: 150mm
- Độ côn lỗ trục chính ụ động: MORSE 5
- Khoảng cách ren của trục vítme bi: 12mm
- Động cơ chính: 7.5 Kw
- Công suất bơm làm mát: 90w
- Lưu lượng bơm làm mát: 25L/min
- Công suất động cơ bôi trơn: 120w
- Trọng lượng tịnh: (1500mm): 2300 Kg
- Kích thước khung (DxRxC): 3168 x 1037 x 1312 mm
* Phụ kiện kèm theo:
- Mâm cặp 3 chấu f250
- Mâm phẳng f600
- Hệ thống làm mát
- Chống tâm và áo chống tâm
- Dụng cụ
