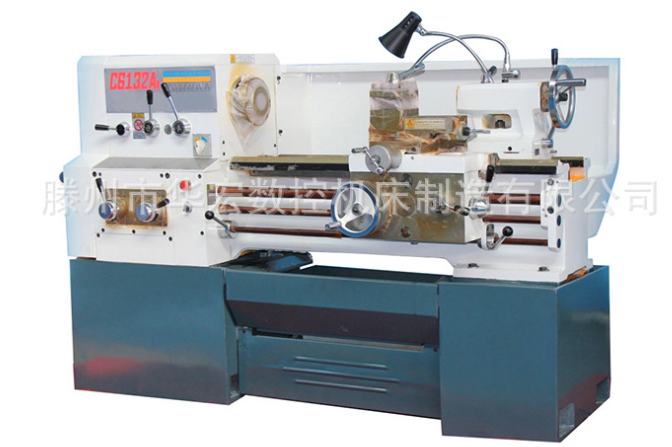

Máy tiện ngang C6132A

Mô hình máy tiện

C6132A

C6232A

Thông số máy chủ

Chiều cao trung tâm

175mm

Đường kính quay tối đa trên giường

320mm

Chiều dài phôi tối đa

750mm

Công cụ giữ đột quỵ tối đa (theo chiều dọc)

400mm

650mm

Đường kính phôi gia công tối đa trên giá đỡ dụng cụ

190mm

Đường kính phôi gia công tối đa trong rãnh yên

520mm

Chiều dài hoạt động của yên xe phía trước tấm mặt

200mm

Đường kính thanh

50mm

Trục chính

Thông qua đường kính lỗ

52mm

Lỗ hình nón

MT6

Tốc độ 50HZ (60HZ)

25~ 1600r / phút (30 ~ 2000r / phút) 12 loại dương và âm

Dụng cụ giữ

Hành trình tối đa theo chiều ngang của giá đỡ công cụ

240mm

Dao giữ tối đa đột quỵ

140mm

Giá trị tỷ lệ theo chiều dọc

0,5mm /lưới 100mm / r

Giá trị tỷ lệ giá đỡ công cụ ngang

0,05mm /lưới 4mm / r

Giá trị quy mô giữ dao

0,05mm /lưới 3 mm / r

Công cụ giữ góc xoay

± 45 °

Khoảng cách từ đường trục chính đến bề mặt hỗ trợ công cụ

22mm

Kích thước phần thanh công cụ (chiều cao x chiều rộng)

20 mm * 20 mm

Thức ăn dọc

0,04đến 2,16 mm / r 138 loài

Thức ăn bên

0,02~ 1,08 mm / r 138 loài

Khoảng cách tối đa từ đường tâm trục chính đến cạnh của giá đỡ công cụ hình vuông

205 mm

Đuôi

Mẹo tay áo côn bên trong

MT4

Chuyển động tối đa của tay áo trên cùng

130mm

Chuyển động ngang tối đa

± 10 mm

Chủ đề

Số liệu

0,45~ 20 mm / r 30 loại

Hoàng thành

80đến 1 n / 1 "35 loài

Mô-đun

0,25đến 10 mm 25 loại

Phần đường dẫn

160đến 3 DP 30 loài

Xe máy

Động cơ chính

YD132M-8/4 B5 TH 3/4 KW

Tốc độ động cơ chính 50HZ (60HZ)

750/1500 r / phút (900/1800 r / phút)

Động cơ bơm làm mát

AYB-20TH 0.115 KW

Kích thước
chiều dài * chiều rộng * chiều cao

750mm

1950 * 900 * 1200mm

Trọng lượng tịnh

750mm

1300 kg

Thắt lưng

Thông số kỹ thuật mô hình vành đai ổ đĩa chính

A -1900 mm
