Thông số kỹ thuật

Thương hiệu	Hãng khác
Xuất xứ	Đài Loan
Bảo hành	12 tháng

Đặc điểm nổi bật

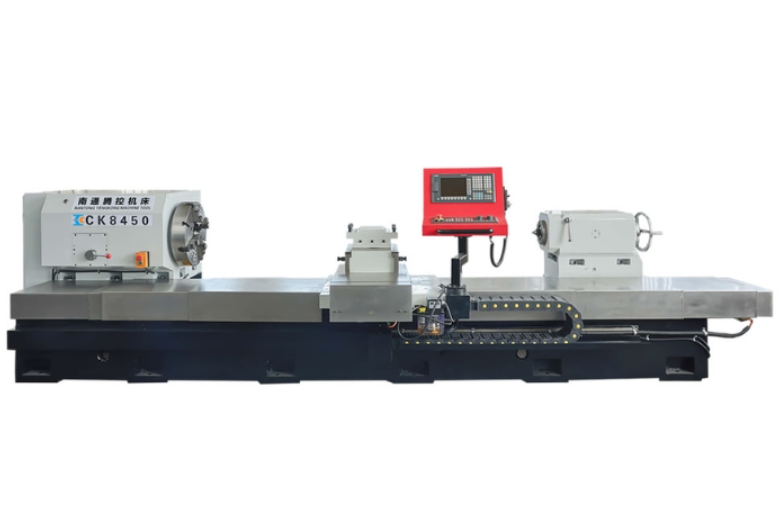

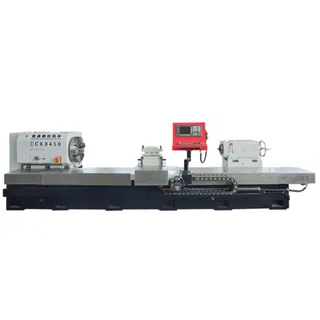

Máy tiện CNC rãnh trục cán thép là dòng thiết bị cơ khí chuyên dụng hạng nặng được thiết kế tối ưu cho các công đoạn tiện bán tinh và tiện tinh các loại con lăn công nghiệp làm từ gang, thép và kim loại màu. Máy sở hữu khả năng gia công linh hoạt và mạnh mẽ, dễ dàng xử lý các bề mặt trụ ngoài, mặt đầu, biên dạng lỗ phức tạp cũng như sửa chữa các bề mặt cong nhờ sử dụng đa dạng vật liệu dao cắt từ thép gió đến hợp kim cứng. Không chỉ dừng lại ở các loại con lăn chuyên dụng, thiết bị này còn là giải pháp hoàn hảo để gia công các chi tiết dạng trục có kích thước và trọng lượng lớn tương đương, đáp ứng trọn vẹn tiêu chuẩn khắt khe trong các nhà máy luyện kim và cơ khí chế tạo quy mô lớn.

THÔNG SỐ MÁY TIỆN CNC

Máy tiện CNC rãnh trục cán thép	CK8450	CK8465	CK8480
Đường kính vật tiện lớn nhất	Ø500 mm	Ø650 mm	Ø800 mm
Chiều dài vật tiện lớn nhất	2500 mm	3500 mm	5000 mm
Chiều cao chống tâm	350 mm	470 mm	550 mm
Trọng lượng vật tiện lớn nhất	3500 kg	7000 kg	14000 kg
Lực cắt lớn nhất	20 KN	40 KN	50 KN
Mô men quay lớn nhất	5KN*m	12 KN*m	14 KN*m
Phạm vi tốc độ trục chính	2～400 r/min	3～315 r/min	1.5～250 r/min
Số cấp tốc độ	Stepless	Stepless	Stepless
Thay đổi tốc độ trục chính	Hydraulic Automatic	Hydraulic Automatic	Hydraulic Automatic
Đường kính vạt mặt	Ø500mm	Ø600mm	Ø800mm
Số cấp tiến ăn dao	Stepless	Stepless	Stepless
Tốc độ dịch chuyển trục Z (Z Axis)	1～3000 mm/min	1～3000 mm/min	1～3000 mm/min
Tốc độ dịch chuyển trục X (X Axis)	1～2000 mm/min	1～1500 mm/min	1～2000 mm/min
Dịch chuyển của ụ động chống tâm	150 mm	150 mm	300 mm
Công suất trục chính (AC Power)	22 KW	37 KW	55 KW
Mô men trục Z (Z Axis Motor Torque)	27N*m	36N*m	50N*m
Mô men trục X (X Axis Motor Torque)	10N*m	27N*m	27N*m
Kích thước máy tổng thể (L×W×H）	5546×1875×1400mm	7600×1800×1600mm	9600×2500×2000mm
Trọng lượng máy	11,500kg	15,000kg	25,000kg

NHỮNG ĐIỂM NỔI BẬT CỦA MÁY

1️⃣ Chuyên môn hóa cho gia công con lăn và trục cán nặng: Được thiết kế tối ưu riêng cho các phôi có kích thước và trọng lượng lớn như con lăn gang thép, giúp đảm bảo độ cứng vững tuyệt đối trong suốt quá trình cắt gọt.

2️⃣ Khả năng gia công biên dạng cong và rãnh phức tạp: Hỗ trợ thực hiện các đường chạy dao linh hoạt để tạo hình rãnh trục cán, bề mặt cong và mặt trụ ngoài với độ chính xác hình học cao.

3️⃣ Tương thích đa dạng dụng cụ cắt hiện đại: Dễ dàng kết hợp với dao thép gió, hợp kim cứng hoặc các vật liệu cắt chuyên dụng để tối ưu hóa tuổi thọ dao và chất lượng bề mặt sản phẩm.

4️⃣ Giải pháp đa năng cho cả gia công mới lẫn sửa chữa: Không chỉ chế tạo mới các chi tiết dạng trục tương đương con lăn, máy còn hỗ trợ đắc lực cho công tác bảo dưỡng, sửa chữa định kỳ trong các nhà máy luyện kim.

Ứng Dụng THỰC TẾ

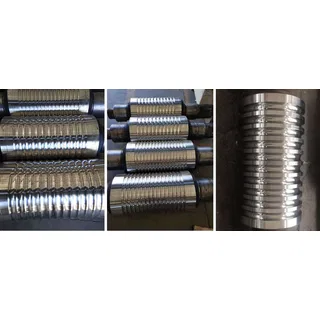

Ngành luyện kim & Cán thép: Chế tạo và sửa chữa chuyên sâu các loại con lăn cán thép, con lăn nhà máy gang đúc, trục cán định hình đòi hỏi biên dạng rãnh phức tạp.

Cơ khí chế tạo hạng nặng: Gia công các chi tiết dạng trục kích thước lớn, trục truyền động công nghiệp, tang trống và các cấu kiện kim loại nặng.

Xưởng bảo trì và gia công cơ khí lớn: Đáp ứng nhu cầu gia công bán tinh, tiện tinh và phục hồi các bề mặt chi tiết máy cỡ lớn theo bản vẽ kỹ thuật yêu cầu độ bền và độ chính xác cao.

MUA THIẾT BỊ CHÍNH HÃNG Ở ĐÂU UY TÍN?

Chúng tôi cam kết cung cấp các dòng thiết bị, máy móc công nghiệp chính hãng chất lượng cao với đầy đủ tiêu chuẩn kỹ thuật. Quý khách hàng sẽ nhận được chính sách bảo hành chu đáo, hỗ trợ kỹ thuật chuyên sâu và chuyển giao công nghệ tận nơi.
