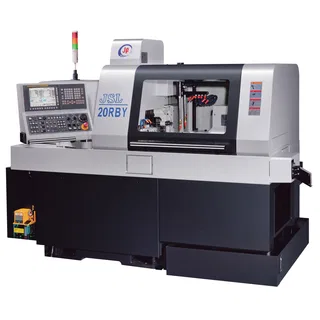

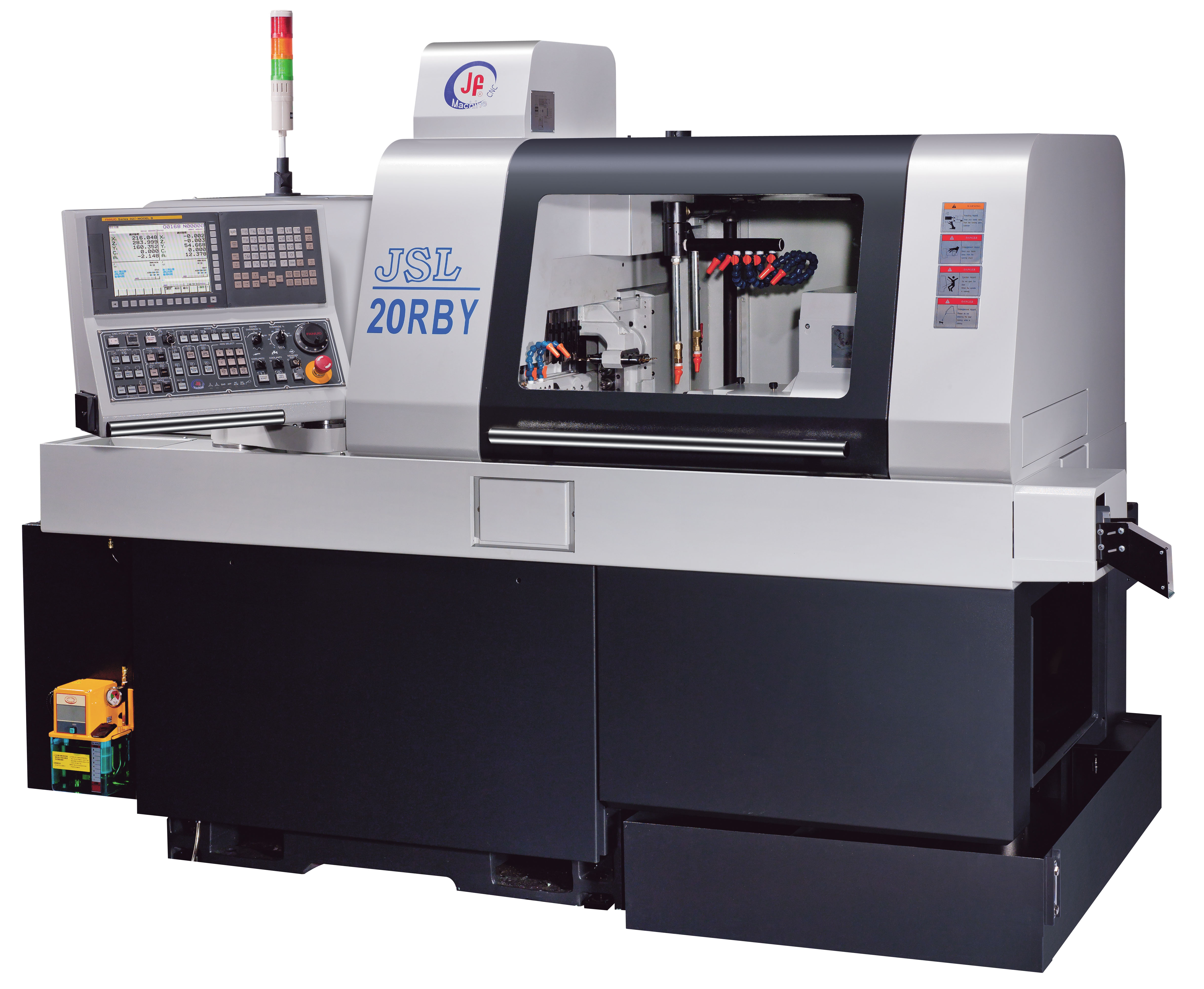

MÁY TIỆN CNC KIỂU THỤY SĨ JSL-20RB/RBY
- Xuất xứ
- Đài Loan
- Thương hiệu
- JINNFA
- Bảo hành
- 12 tháng
Khu vực này chưa có chi nhánh còn hàng — chọn khu vực khác hoặc đặt hàng online.
Thông số kỹ thuật
| Thương hiệu | JINNFA |
|---|---|
| Xuất xứ | Đài Loan |
| Bảo hành | 12 tháng |
Đặc điểm nổi bật
Máy tiện CNC kiểu Thụy Sĩ JSL-20RB/RBY là dòng máy tiện đùn phôi tự động tốc độ cao từ Jinn Fa, chuyên gia công chi tiết thanh nhỏ với độ chính xác tuyệt đối. Máy sở hữu tốc độ trục chính lên tới 10.000 vòng/phút, tốc độ chạy nhanh 24 m/phút và khả năng gia công chi tiết dài đến 250 mm. Với hệ thống dao phong phú, khả năng gia công đồng bộ 2 trục chính (Main & Sub-spindle) và tùy chọn trục Y2 trên bản RBY, JSL-20RB/RBY xử lý hoàn thiện cả hai mặt phôi trong một chu trình, tối ưu năng suất cho ngành y tế, ô tô, điện tử và thiết bị đo lường chính xác.
Nội dung chính
THÔNG SỐ MÁY TIỆN CNC
| Model | Đơn Vị | JSL-20RB | JSL-20RBY |
| Đường kính tiện lớn nhất của trục chính | mm | 20 | 20 |
| Đường kính tiện lớn nhất của trục phụ | mm | 20 | 20 |
| Chiều dài vật tiện lớn nhất( không dùng ống dẫn ) | mm | 250/190 | 250/190 |
| Chiều dài vật tiện lớn nhất( có ống dẫn hướng quay ) | mm | Non/50 | Non/50 |
| Chiều dài vật tiện lớn nhất( có ống dẫn cố định ) | mm | 280/220 | 280/220 |
| Khả năng khoan/taro tối đa của trục chính | mm | Ø10/M8 | Ø10/M8 |
| Khả năng khoan/taro tối đa của trục phụ | mm | Ø8/M8 | Ø8/M8 |
| Khả năng khoan/taro ngang tối đa | mm | Ø8/M6 | Ø8/M6 |

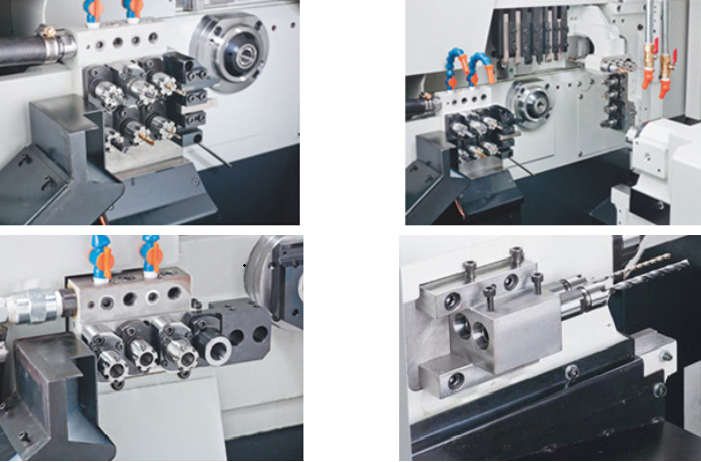

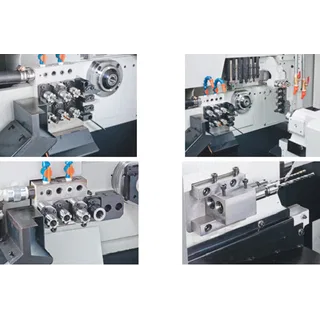

| Giá đỡ dao ngoài | pcs | 6/□12mm | 6/□12mm |
| Giá đỡ dao trong | pcs | 4/Ø22mm | 4/Ø22mm |
| Giá đỡ dao quay ngang S1 | pcs | 5/ER-16 | 5/ER-16 |
| Giá đỡ dao mặt trục phụ | pcs | 4 | 8 |
| Số trục điều khiển (có trục C) | pcs | 7 | 8 |
| Đường kính lỗ trục chính/trục phụ | mm | Ø26.6 | Ø26.6 |
| Tốc độ tối đa trục chính/trục phụ | rpm | 10000/8000 | 10000/8000 |
| Tốc độ chạy nhanh X1/Z1/Y1/X2/Z2/Y2 | m/min | 24 | 24 |
| Tốc độ tối đa khoan ngang S1 | rpm | 8000 | 8000 |
| Công suất motor dẫn động ngang S1 | kw | 1.2 | 1.2 |
| Công suất motor dẫn động mặt S2 | kw | 0.5 | 0.75 |
| Tốc độ tối đa khoan mặt S2 | rpm | 8000 | 8000 |
| Công suất động cơ trục chính | kw | 2.2/3.7 | 2.2/3.7 |
| Công suất động cơ trục phụ | kw | 2.2/3.7 | 2.2/3.7 |
| Công suất motor X1/Z1/Y1 | kw | 0.75 | 0.75 |
| Công suất motor X2/Z2 | kw | 0.5 | 0.5 |
| Công suất motor Y2 | kw | Non | 0.5 |
| Bơm dung dịch làm mát | kw | 2.3 | 2.3 |
| Nguồn cấp | kw | 20KVA | 20KVA |
| Dung tích dầu bôi trơn | L | 2 | 2 |
| Dung tích dung dịch làm mát | L | 220(100%) | 220(100%) |
| Kích thước máy | mm | 2846x1284x2024 | 2846x1284x2024 |
| Trọng lượng | kg | 2670 | 2700 |
LÝ DO JSL-20RB/RBY LẠI ĐƯỢC ƯA CHUỘNG
1️⃣ Tốc độ trục chính 10.000vòng/phút & Chạy nhanh 24m/phút: Tốc độ vòng quay cực cao kết hợp cùng tốc độ di chuyển trục siêu tốc giúp dập tắt tối đa thời gian chết, rút ngắn chu kỳ gia công và nâng cao độ bóng bề mặt phôi.
2️⃣ Tích hợp Trục Y2 trên model RBY & Mở rộng phụ kiện cao cấp: Bổ sung trục Y2 giúp mở rộng năng lực lập trình phay phức tạp, đồng thời hỗ trợ lắp đặt các phụ tùng tùy chọn như cụm tạo đa giác, đầu khoan sâu và cụm phay dẫn động đa hướng.
3️⃣ Gia công đồng bộ 2 trục chính triệt tiêu sai số kẹp lại: Cụm Sub-spindle nhận phôi tự động để gia công hoàn thiện mặt sau, loại bỏ nguyên công phụ trợ thủ công và giữ độ đồng tâm tuyệt đối giữa hai đầu chi tiết.
4️⃣ Chiều dài tiện 250 mm với Bạc dẫn hướng quay: Cho phép gia công ổn định các chi tiết thân dài mảnh mà không lo hiện tượng võng phôi hay rung động khi cắt gọt ở tốc độ cao.
ỨNG DỤNG THỰC TẾ
Ngành ô tô, xe máy & Phụ tùng truyền động: Chế tạo các loại trục pin, chốt định vị, bạc lót, ống lót chính xác, chi tiết hệ thống phun nhiên liệu và cụm van thủy lực.
Chi tiết dụng cụ đo lường & Thiết bị điện – điện tử: Gia công các loại đầu nối viễn thông phức tạp, chân kim tiếp xúc, vỏ cảm biến, linh kiện thiết bị đo độ dày/áp suất và phụ kiện vi quang học.
Thiết bị, dụng cụ y tế & Gia công OEM: Chế tạo linh kiện phẫu thuật y sinh, khớp nối kim loại Titan, vít xương và các chi tiết cơ khí chính xác gia công hàng loạt theo bản vẽ kỹ thuật yêu cầu dung sai chặt chẽ.
