Thông số kỹ thuật

Thương hiệu	JINNFA
Xuất xứ	Đài Loan
Bảo hành	12 tháng

Đặc điểm nổi bật

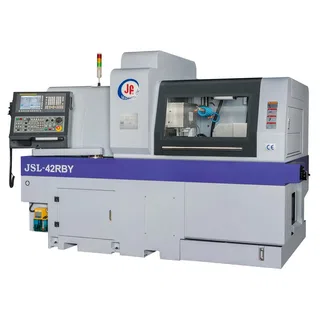

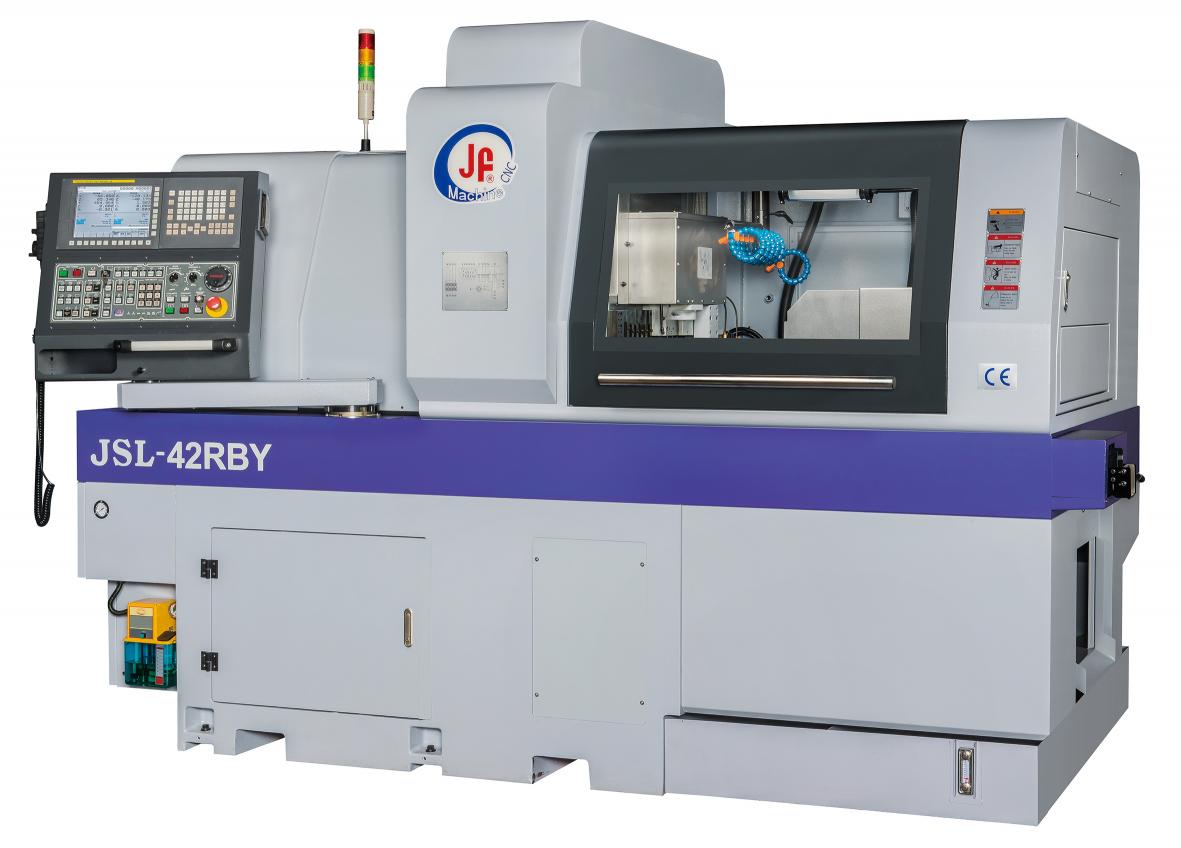

Máy tiện CNC kiểu Thụy Sĩ JSL-RB/RBY (JSL-42RB/42RBY/51RB/51RBY) là dòng máy tiện CNC trục trượt đa nhiệm cao cấp được thiết kế chuyên biệt cho bài toán gia công phôi thanh đường kính vừa và lớn đòi hỏi độ phức tạp cùng độ chính xác tuyệt đối. Thiết bị sở hữu cấu hình mạnh mẽ hỗ trợ tối đa 8 trục chuyển động đồng thời, cho phép xử lý mượt mà các nguyên công tiện, phay rãnh, khoan chéo, taro và gia công lệch tâm ngay trong một chu trình kẹp phôi. Tích hợp hệ thống dao sống công suất cao với dàn dao phụ linh hoạt hỗ trợ khoan ngang lẫn khoan đầu, kết hợp cùng cơ chế gia công đồng bộ hai trục chính (Main & Sub-Spindle), JSL-RB/RBY Series dập tắt hoàn toàn thời gian gá lại phôi, mang lại năng suất vượt trội cho các ngành ô tô – xe máy, điện tử, y tế và thiết bị đo lường chính xác.

THÔNG SỐ MÁY TIỆN CNC

HẠNG MỤC	ĐƠN VỊ	JSL-32RB	JSL-32RBY	JSL-42RB	JSL-42RBY	JSL-51RB	JSL-51RBY
Đường kính tiện tối đa trục chính	mm	32	32	42	42	51	51
Đường kính tiện tối đa trục phụ	mm	32	32	42	42	51	51
Chiều dài tiện tối đa (có ống dẫn hướng)	mm	300	300	300	300	300	300
Chiều dài tiện tối đa (không ống dẫn hướng)	mm	130	130	130	130	130	130
Khả năng khoan/taro tối đa trục phụ	mm	Ø13 / M10	Ø13 / M10	Ø16 / M12	Ø16 / M12	Ø16 / M12	Ø16 / M12
Khả năng khoan/taro tối đa trục chính	mm	Ø10 / M8	Ø10 / M8	Ø26 / M16	Ø26 / M16	Ø26 / M16	Ø26 / M16
Khả năng khoan/taro ngang tối đa	mm	Ø10 / M6	Ø10 / M6	Ø12 / M10	Ø12 / M10	Ø12 / M10	Ø12 / M10
Số lượng giá dao ngoài (O.D.)	pcs	6 (16mm)	6 (16mm)	5 (20mm)	5 (20mm)	5 (20mm)	5 (20mm)
Số lượng giá dao trong (I.D.)	pcs	5 / Ø25mm	5 / Ø25mm	5 / Ø25mm	5 / Ø25mm	5 / Ø25mm	5 / Ø25mm
Giá dao sống ngang S1	pcs	6 (ER-20)	6 (ER-20)	6 (ER-20)	6 (ER-20)	6 (ER-20)	6 (ER-20)
Số mũi khoan mặt trục phụ	pcs	4	8	4	8	4	8
Số trục điều khiển (bao gồm trục C)	pcs	7	8	7	8	7	8
Đường kính lỗ trục chính / trục phụ	mm	Ø34	Ø34	Ø44	Ø44	Ø52	Ø52
Tốc độ tối đa trục chính / trục phụ	rpm	7000	7000	6000	6000	4500	4500
Tốc độ chạy nhanh trục X1/Z1/Y1/X2/Z2/Y2	m/min	24	24	24	24	24	24
Tốc độ tối đa khoan ngang S1	rpm	4000	4000	4000	4000	4000	4000
Công suất motor dao sống S1	kW	1.6	1.6	2.5	2.5	2.5	2.5
Công suất motor dao mặt S2	kW	0.75	0.75	2.5	2.5	2.5	2.5
Tốc độ tối đa khoan S2	rpm	4000	4000	4000	4000	4000	4000
Công suất motor trục chính	kW	5.5 / 7.5	5.5 / 7.5	11	11	15	15
Công suất motor trục phụ	kW	5.5 / 7.5	5.5 / 7.5	7.5	7.5	11	11
Công suất motor trục X1/Z1	kW	1.4	1.4	2.5	2.5	2.5	2.5
Công suất motor trục Y1/X2/Z2	kW	0.75	0.75	2.5	2.5	2.5	2.5
Công suất motor trục Y2	kW	Không	0.75	Không	0.75	Không	2.5
Công suất bơm dung dịch làm mát	kW	1.29	1.29	0.54	0.54	0.54	0.54
Công suất điện yêu cầu	kVA	30	30	30	30	30	30
Dung tích dầu bôi trơn	L	2	2	2	2	2	2
Dung tích bồn nước làm mát	L	250 (100%)	250	250	250	250	250
Kích thước máy (D × R × C)	mm	3173×1695×2146	3173×1695×2146	3173×1695×2146	3173×1695×2146	3173×1695×2146	3173×1695×2146
Trọng lượng máy	kg	4900	4920	4900	4920	5450	5480

LÝ DO JSL-RB/RBY SERIES LẠI ĐƯỢC ƯA CHUỘNG

1️⃣ Cấu hình tối đa $8$ trục đồng thời & Tối ưu đường chạy dao: Cho phép thực hiện đồng thời nhiều nguyên công tiện – phay – khoan – taro phức tạp, giúp dập tắt thời gian chu kỳ gia công và nâng cao độ chính xác hình học toàn diện.

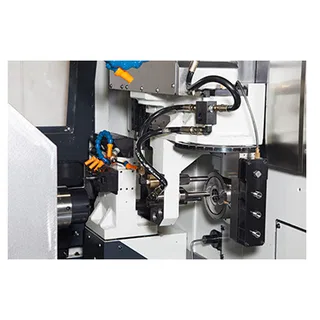

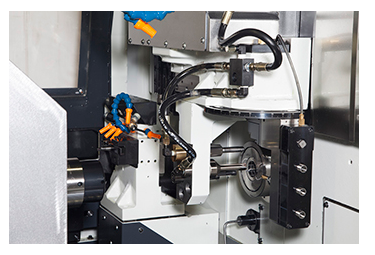

2️⃣ Hệ thống dao sống mạnh mẽ & Đổi hướng gia công 12 vị trí: Dàn dao phụ cho phép chuyển đổi linh hoạt giữa khoan ngang và khoan đầu với $6$ vị trí trước và $6$ vị trí sau, xử lý hoàn hảo các phôi có kết cấu hình học khắt khe.

3️⃣ Gia công đồng bộ $2$ trục chính triệt tiêu thời gian gá kẹp: Sự phối hợp nhịp nhàng giữa trục chính và trục phụ giúp gia công sơ cấp và thứ cấp diễn ra liên tục, loại bỏ hoàn toàn sai số tích lũy do gá đặt thủ công.

4️⃣ Mở rộng dải đường kính tiện lên đến: Đáp ứng dải phôi thanh đa dạng từ trung bình đến lớn, mang lại hiệu quả đầu tư linh hoạt cho xưởng cơ khí gia công đa dạng đơn hàng.

ỨNG DỤNG THỰC TẾ

Ngành ô tô – xe máy & Phụ tùng truyền lực: Chế tạo các loại trục bậc dài, chốt định vị, bạc lót chính xác, ống lót, linh kiện hệ thống phun nhiên liệu và cụm van thủy lực.

Chi tiết điện – điện tử & Dụng cụ đo lường: Gia công các loại đầu nối viễn thông phức tạp, chân kim tiếp xúc, linh kiện thiết bị đo độ dày/áp suất và vỏ thiết bị vi quang học.

Thiết bị, dụng cụ y tế & OEM: Chế tạo linh kiện phẫu thuật y sinh, khớp nối kim loại Titan, vít xương và các chi tiết gia công hàng loạt theo bản vẽ kỹ thuật đòi hỏi tính đồng nhất 100%.
