Thông số kỹ thuật

Thương hiệu	JINNFA
Xuất xứ	Đài Loan
Bảo hành	12 tháng

Đặc điểm nổi bật

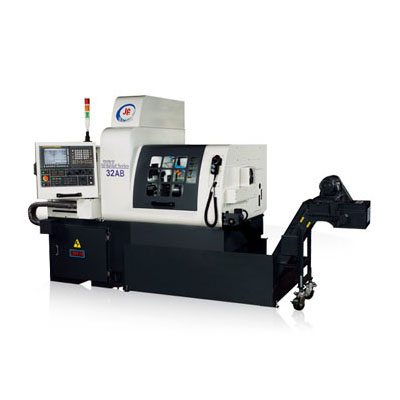

$7$ trục chuyển động đồng thời, kết hợp khả năng điều khiển trục C chuẩn xác trên cả trục chính lẫn trục phụ. Tích hợp hệ thống dao phụ đa năng cho phép khoan ngang, khoan đầu, phay rãnh và khoan lệch tâm linh hoạt, cùng cơ chế gia công đồng bộ hai trục chính, JSL-A/AB Series cho phép hoàn thiện trọn vẹn cả hai mặt phôi trong duy nhất một chu trình kẹp phôi, giúp dập tắt hoàn toàn sai số gá đặt và tối ưu hóa năng suất cho các ngành ô tô – xe máy, điện tử, y tế và thủy lực – khí nén.

THÔNG SỐ MÁY TIỆN CNC

Model	Đơn Vị	26A	32A	26AB	32AB	42AB
Đường kính tiện lớn nhất của trục chính	mm	26	32	26	32	42
Đường kính tiện lớn nhất của trục phụ	mm	-	-	26	32	42
Chiều dài vật tiện lớn nhất( có ống dẫn cố định )	mm	220	220	220	220	220
Chiều dài vật tiện lớn nhất( có ống dẫn hướng quay )	mm	200	200	200	200	200
Chiều dài vật tiện lớn nhất( không ống dẫn lót )	mm	65	80	65	80	80
Khả năng khoan tối đa của trục chính	mm	13	13	13	13	13
Khả năng khoan tối đa của trục phụ	mm	-	-	13	13	13
Khả năng taro tối đa của trục chính		M10	M10	M10	M10	M10
Khả năng taro tối đa của trục phụ		-	-	M10	M10	M10
Khả năng khoan chéo tối đa	mm	10	10	10	10	10
Khả năng taro chéo tối đa		M8	M8	M8	M8	M8
Số dụng cụ tiện ngoài	pcs	6 / 5 (Type 42)
Số dụng cụ tiện trong	pcs	5	5	5	5	5
Số dụng cụ khoan	pcs	4 + (1)	4 + (1)	4 + (1)	4 + (1)	4 + (1)
Gía đỡ dụng cụ	pcs	-	-	4	4	4
Kích thước dao	mm	16x16x95~155 / 20x20x95~155(Type 42)
Số trục di chuyển trên máy		4	4	7	7	7
Đường kính lỗ trục chính	mm	40	45	40	45	55
Tốc độ cho phép của trục chính	rpm	200~7000 / 200~6000 (Type 42)
Bước tiến chạy dao nhanh trục X/Z	m / min	24	24	24	24	24
Công suất động cơ trục chính	kw	7.5	7.5	7.5	7.5	7.5
Công suất động cơ trục phụ	kw	-	-	7.5	7.5	7.5
Động cơ X1 / Z1	kw	1.4	1.4	1.4	1.4	1.4
Động cơ trục Y	kw	0.75	0.75	0.75	0.75	0.75
Động cơ khoan	kw	1.4	1.4	1.4	1.4	1.4
Động cơ khoan kết thúc	kw	-	-	0.75	0.75	0.75
Động cơ X2 / Z2	kw	-	-	0.75 / 0.75	0.75 / 0.75	0.75 / 0.75
Động cơ làm mát	kw	2.3	2.3	2.3	2.3	2.3
Đường kính máy	Mm	2360x1660x2095		2865x1625x2045
Trọng lượng máy	kg	2500	2500	3100	3100	3100

LÝ DO JSL-A/AB SERIES LẠI ĐƯỢC ƯA CHUỘNG

1️⃣ Cấu hình 7 trục đồng thời & Trục C song song ): Tối ưu hóa đường chạy dao vượt trội, cho phép phay, khoan định vị góc chính xác cao trên cả hai đầu chi tiết ngay trong một lần gá phôi.

2️⃣ Hệ thống dao phụ linh hoạt đổi hướng gia công: Khả năng chuyển đổi mượt mà giữa khoan ngang và khoan đầu giúp xử lý hoàn hảo các chi tiết có kết cấu hình học phức tạp, đòi hỏi nhiều nguyên công kết hợp.

3️⃣ Gia công đồng bộ 2 trục chính triệt tiêu sai số: Trục phụ tiếp nhận phôi tự động để gia công mặt sau, giúp rút ngắn thời gian gia công sơ cấp và thứ cấp, loại bỏ hoàn toàn hiện tượng mất đồng tâm do kẹp lại phôi.

4️⃣ Dải đường kính gia công rộng: Cung cấp nhiều tùy chọn cấu hình linh hoạt, đáp ứng trọn vẹn nhu cầu sản xuất từ các chi tiết vi cơ khí đến các phụ tùng công nghiệp kích thước trung bình.

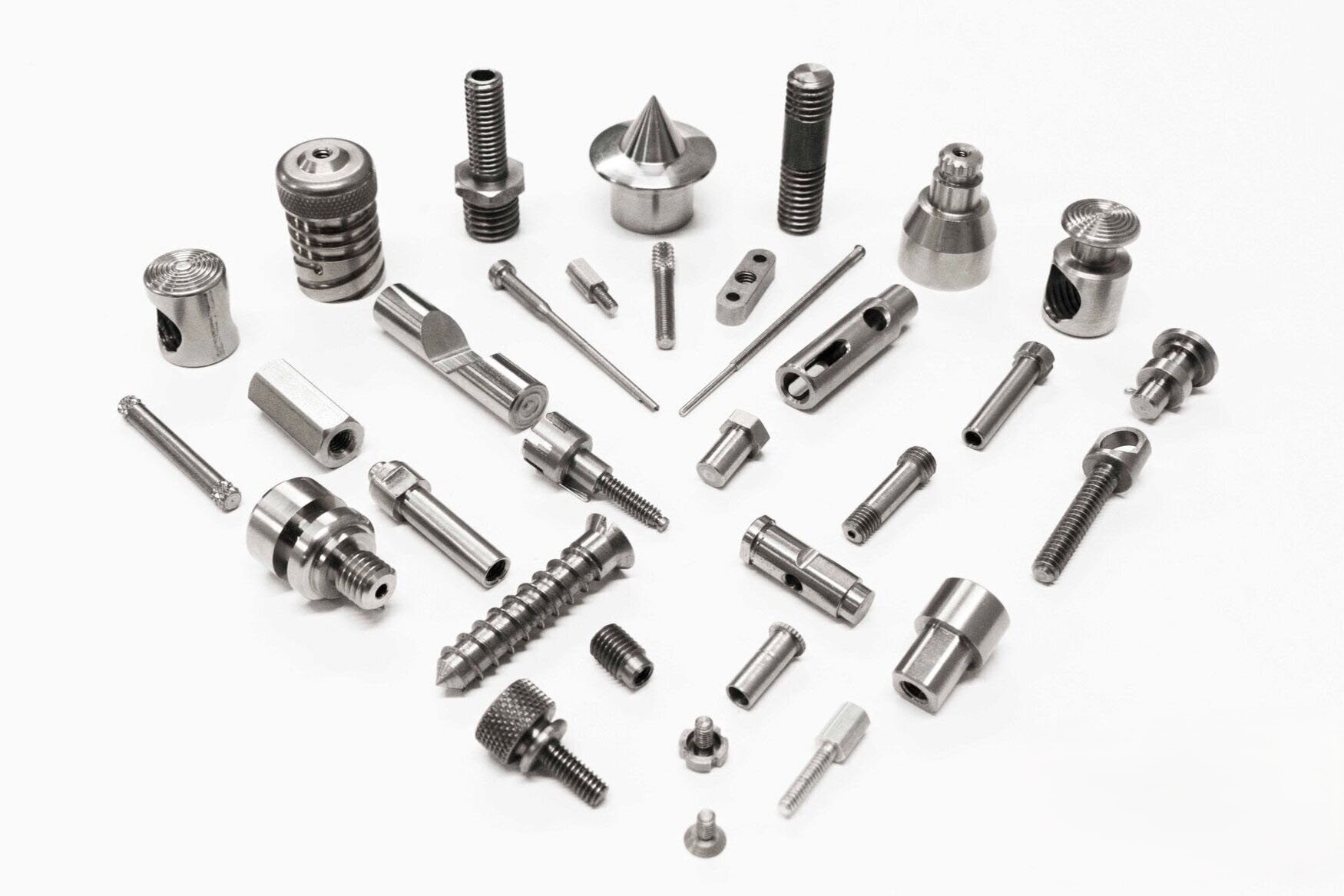

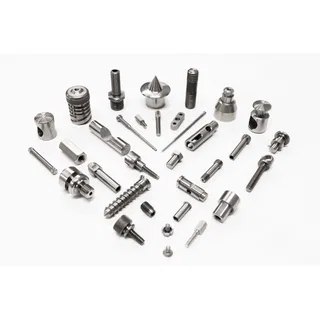

ỨNG DỤNG THỰC TẾ

Ngành ô tô – xe máy & Phụ tùng truyền lực: Chế tạo các loại trục pin, chốt định vị, bạc lót, ống lót chính xác, chi tiết hệ thống phun nhiên liệu và cụm van thủy lực.

Linh kiện điện – điện tử & Thiết bị đo lường: Gia công các loại đầu nối viễn thông phức tạp, chân kim tiếp xúc, vỏ cảm biến, linh kiện thiết bị đo độ dày/áp suất và phụ kiện vi quang học.

Ngành khí nén – thủy lực, Y tế & OEM: Chế tạo linh kiện phẫu thuật y sinh, khớp nối kim loại, lõi van khí nén và các chi tiết cơ khí chính xác gia công hàng loạt theo bản vẽ kỹ thuật riêng.
