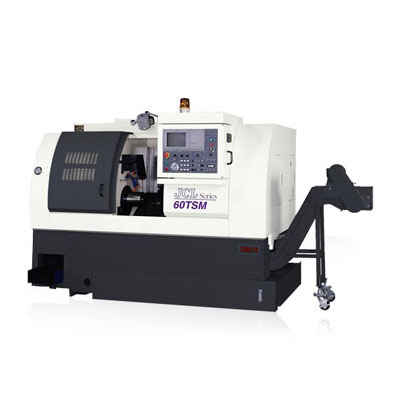

MÁY TIỆN CNC JINNFA JCL-42TS/52TS/60TS/42TSM/52TSM/60TSM
- Xuất xứ
- Đài Loan
- Thương hiệu
- JINNFA
- Bảo hành
- 12 tháng
Khu vực này chưa có chi nhánh còn hàng — chọn khu vực khác hoặc đặt hàng online.
Thông số kỹ thuật
| Thương hiệu | JINNFA |
|---|---|
| Xuất xứ | Đài Loan |
| Bảo hành | 12 tháng |
Đặc điểm nổi bật
Máy tiện CNC hai trục chính Jinn Fa JCL-TS Series (JCL-42TS/52TS/60TS/42TSM/52TSM/60TSM) là dòng máy tiện CNC ngang đầu cố định hai trục chính (Twin Spindle / Sub-Spindle) cao cấp được thiết kế tối ưu cho bài toán gia công hoàn thiện cả hai mặt phôi trong duy nhất một chu trình tự động. Máy sở hữu kết cấu trục chính làm từ thép hợp kim Crom-Molypden tôi cứng trên hệ ổ bi tiếp xúc góc cấp P4, kết hợp cùng trục phụ dẫn động độc lập và đài dao động Power Turret 12 vị trí thay dao siêu tốc. Nhờ khả năng tự động chuyển giao phôi để gia công mặt sau (back-side machining) kết hợp bộ hứng phôi thành phẩm và khả năng ghép nối bộ cấp phôi thanh, JCL-TS Series giúp dập tắt hoàn toàn thời gian gá lại phôi, gia tăng gấp đôi năng suất cho các dây chuyền sản xuất hàng loạt liên tục.
Nội dung chính
THÔNG SỐ MÁY TIỆN CNC
| Model | Đơn Vị | JCL-52TS / 60TS | JCL-52TSM / 60TSM |
| Đường kính vật tiện qua băng máy | mm | Ø590 | Ø590 |
| Chiều dài vật tiện tối đa | mm | Ø395 | Ø395 |
| Đường kính vật tiện tối đa gắn lên trục chính | mm | Ø240 | Ø240 |
| Đường kính vật tiện tối đa gắn lên trục phụ | mm | Ø150 | Ø150 |
| Chiều dài vật tiện tối đa | mm | 180 | 235 |
| Chiều dài tối đa cho 1 lần cắt | 80 | 80 | |
| Vật tiện xuyên nòng trục chính tối đa | mm | Ø50 / Ø60 | Ø50 / Ø60 |
| Vật tiện xuyên nòng trục phụ tối đa | mm | Ø42 | Ø42 |
| Đường kính lỗ trục chính | mm | Ø75 | Ø75 |
| Đường kính lỗ trục phụ | mm | Ø55.5 | Ø55.5 |
| Mũi trục chính | A2-6 | A2-6 | |
| Mũi trục phụ | A2-5 | A2-5 | |
| Tốc độ quay tối đa | rpm | 45~3500 | 45~3500 |
| Động cơ trục chính | kw | 15 | 15 |
| Số vị trí dao trên đài dao | 12 | 12 | |
| Hành trình tối đa trục X1 | mm | 135 | 135 |
| Hành trình tối đa trục Z1 | mm | 225 | 280 |
| Hành trình tối đa trục Z2 | mm | 310 | 310 |
| Hành trình chạy dao nhanh trục X1 | m / min | 16 | 16 |
| Hành trình chạy dao nhanh trục Z1 | m / min | 20 | 20 |
| Hành trình chạy dao nhanh trục Z2 | m / min | 16 | 16 |
| Thời gian thay dao | sec | 0.3 | 0.3 |
| Góc nghiêng băng máy | deg | 30° | 30° |
| Dạng băng trượt | Linear guide way | Linear guide way | |
| Mâm cặp thủy lực trục chính | inch | 8” | 8” |
| Mâm cặp thủy lực trục phụ | inch | 6” | 6” |
| Đường kính dao tiện | mm | □20 | □20 |
| Đường kính dụng cụ khoan | Mm | Ø32 | VDI 30 |
| Công suất động cơ servo / 30min | kw | - | 2.2 |
| Động cơ trục phụ | kw | 5.5 | 5.5 |
| Động cơ thủy lực | kw | 2 | 2 |
| Động cơ bôi trơn | w | 3.5 | 3.5 |
| Tổng công suất của may | kva | 26 | 30 |
| Dung tích nước làm mát | L | 140L (85%) | 140L (85%) |
| Kích thước máy (LxWxH) | mm | 2695x1810x1950 | 2695x1810x1950 |
| Trọng lượng máy | kg | 4150 | 4230 |
LÝ DO JCL-TS SERIES LẠI ĐƯỢC ƯA CHUỘNG
1️⃣ Cấu hình Hai trục chính (Twin Spindle) gia công 2 mặt 1 chu trình: Sự kết hợp hoàn hảo giữa trục chính và trục phụ cho phép máy tự động chuyển giao phôi để gia công mặt sau, dập tắt sai số do gá kẹp thủ công và cắt giảm tối đa thời gian chờ.
2️⃣ Power Turret $0,2\text{ giây}$ & Trục chính Crom-Molypden ổ bi P4: Đài dao truyền động thay dao cực nhanh kết hợp cùng trục chính thép alloy siêu bền giúp máy chịu lực cắt nặng đầm chắc và đạt độ bóng bề mặt vượt trội.
3️⃣ Tích hợp bộ hứng phôi & Ghép nối Bar Feeder tự động hóa: Trang bị bộ hứng phôi thành phẩm tiện lợi cùng khả năng kết nối hệ thống cấp phôi thanh tự động, đáp ứng hoàn hảo mô hình nhà máy thông minh vận hành 24/7 không người quan sát.
4️⃣ Tủ điện tản nhiệt độc lập & Thủy lực cao cấp: Bộ trao đổi nhiệt giúp linh kiện điện tử hoạt động tin cậy, kết hợp hệ nguồn thủy lực đầm chắc mang lại chuyển động êm ái và kéo dài tuổi thọ thiết bị.

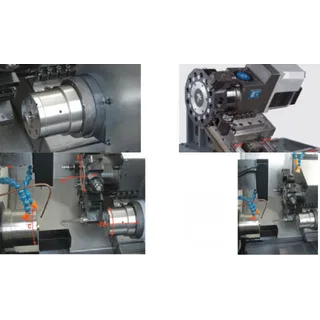

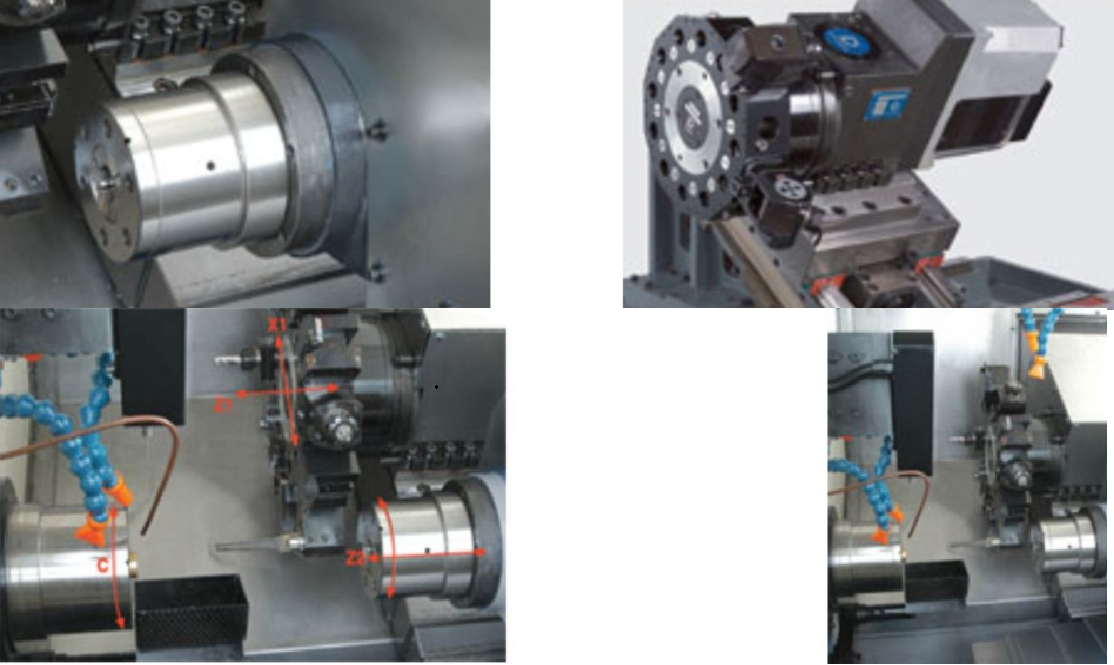

Bộ phận cấu tạo máyỨNG DỤNG THỰC TẾ
Ngành sản xuất linh kiện ô tô – xe máy: Chế tạo hàng loạt các chi tiết phức tạp gia công 2 đầu như trục truyền động, moay-ơ, van thủy lực, bạc lót và đầu nối xoay.
Chi tiết cơ khí chính xác & Linh kiện điện – điện tử: Gia công các linh kiện dạng thanh, vỏ cắm cáp, chốt định vị, bích nối hai mặt và linh kiện viễn thông đòi hỏi dung sai chặt chẽ.
Gia công OEM & Sản xuất hàng loạt liên tục: Phù hợp cho các nhà máy gia công quy mô lớn nhận chế tạo linh kiện phụ tùng theo bản vẽ kỹ thuật riêng, đòi hỏi tốc độ chu kỳ ngắn và độ đồng đều sản phẩm 100%.
