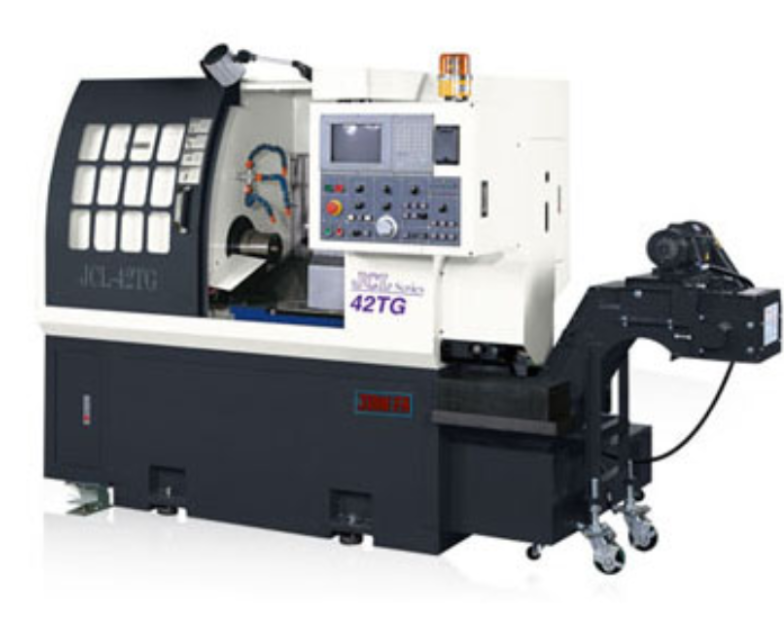

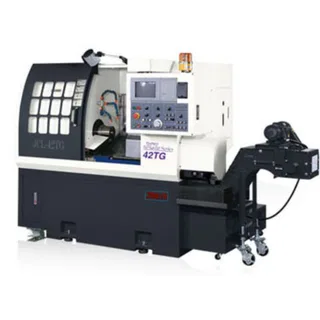

MÁY TIỆN CNC JINNFA JCL-42TG/52TG/42TGM/52TGM
- Xuất xứ
- Đài Loan
- Thương hiệu
- JINNFA
- Bảo hành
- 12 tháng
Khu vực này chưa có chi nhánh còn hàng — chọn khu vực khác hoặc đặt hàng online.
Thông số kỹ thuật
| Thương hiệu | JINNFA |
|---|---|
| Xuất xứ | Đài Loan |
| Bảo hành | 12 tháng |
Đặc điểm nổi bật
Máy tiện CNC Jinn Fa JCL-TG/TGM Series (JCL-42TG/52TG/42TGM/52TGM) là giải pháp gia công tiện cơ khí chính xác năng suất cao được thiết kế chuyên biệt cho các bài toán tối ưu hóa thời gian chu kỳ sản xuất hàng loạt. Máy sở hữu kết cấu băng nghiêng $20^\circ$ chuẩn mực giúp thoát phoi mượt mà, kết hợp cụm trượt khoan chuyên dụng cho phép gia công đồng thời đường kính ngoài (O.D.) và đường kính trong (I.D.) ngay trong một chu trình kẹp phôi. Cung cấp tùy chọn linh hoạt giữa đài dao thủy lực 8 vị trí hoặc đài dao sống 12 vị trí cùng khả năng gá mâm cặp 3 chấu hay mâm kẹp collet, JCL-TG/TGM Series dễ dàng ghép nối với bộ cấp phôi thanh tự động (Bar Feeder), đáp ứng trọn vẹn yêu cầu gia công linh kiện ô tô – xe máy, thiết bị thủy lực nén và phụ tùng OEM.
Nội dung chính
THÔNG SỐ MÁY TIỆN CNC
| Model | Đơn Vị | JCL-42TG/52TG | JCL-42TGM/52TGM |
| Đường kính vật tiện qua băng máy | mm | Ø440 | Ø440 |
| Đường kính vật tiện tối đa gắn lên trục chính | mm | Ø200 | Ø140 |
| Chiều dài vật tiện tối đa | mm | 195 / 180 | 155 / 140 |
| Chiều dài băng tải phoi | mm | 100 | 100 |
| Max. bar capacity | mm | Ø42 / Ø50 | Ø42 / Ø50 |
| Đường kính lỗ trục chính | mm | Ø55.5 / Ø70 | Ø55.5 / Ø70 |
| Mũi trục chính | A2-5 | A2-5 | |
| Tốc độ quay tối đa | rpm | 45 ~ 4000 | 45 ~ 4000 |
| Động cơ trục chính | kw | 7.5 | 7.5 |
| Số vị trí dao trên đài dao 1 | 8 | 12 | |
| Số vị trí dao trên đài dao 2 | 5 | 5 | |
| Hành trình tối đa trục X1 | mm | 125 | 130 |
| Hành trình tối đa trục Z1 | mm | 205 / 190 | 165 / 150 |
| Hành trình tối đa trục X2 | mm | 240 | 240 |
| Hành trình tối đa trục Z2 | mm | 290 | 290 |
| Hành trình chạy dao nhanh trục X1 | m / min | 12 (16) | 12 (16) |
| Hành trình chạy dao nhanh trục Z1 | m / min | 12 (16) | 12 (16) |
| Hành trình chạy dao nhanh trục X2 | m / min | 12 (16) | 12 (16) |
| Hành trình chạy dao nhanh trục Z2 | m / min | 12 (16) | 12 (16) |
| Thời gian thay dao | sec | 0.3 | 0.3 |
| Góc nghiêng băng máy | deg | 20° | 20° |
| Dạng băng trượt | Square guide way | Square guide way | |
| Mâm cặp thủy lực trục chính | inch | 6” | 6” |
| Đường kính dao tiện | mm | □20 | □16 |
| Đường kính dụng cụ khoan | mm | Ø25 | VDI 20 |
| Công suất động cơ servo / 30min | kw | - | 1.5 |
| Động cơ thủy lực | kw | 0.75 | 0.75 |
| Động cơ bôi trơn | w | 3.5 | 3.5 |
| Tổng công suất của máy | kva | 15 | 21 |
| Dung tích nước làm mát | L | 100L (85%) | 100L (85%) |
LÝ DO JCL-TG/TGM SERIES LẠI ĐƯỢC ƯA CHUỘNG

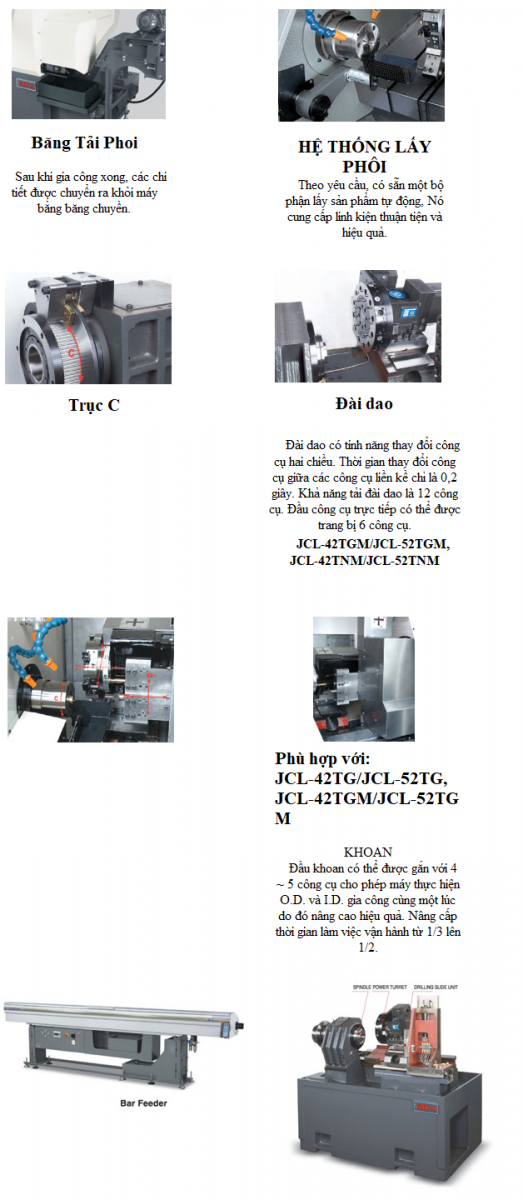

1️⃣ Gia công đồng thời O.D. & I.D. rút ngắn 1/2 thời gian chu kỳ: Thiết kế cụm trượt khoan thông minh cho phép thực hiện nguyên công tiện ngoài và khoan/tiện trong cùng lúc, mang lại năng suất vượt trội so với các dòng máy tiện 1 đài dao truyền thống.
2️⃣ Tùy chọn Turret linh hoạt & Chức năng phay TGM: Khách hàng dễ dàng lựa chọn đài dao thủy lực 8 vị trí cho nhu cầu tiện đơn thuần hoặc đài dao sống 12 vị trí TGM để hoàn thiện các chi tiết có nguyên công phay/khoan/taro phức tạp.
3️⃣ Băng nghiêng $20^\circ$ & Tùy chọn mâm kẹp đa dạng: Băng nghiêng hỗ trợ xả phoi nóng mượt mà ra khỏi vùng cắt, kết hợp linh hoạt giữa mâm cặp 3 chấu 6 inch và Collet chuck cho khả năng gá kẹp phôi đa dạng.
4️⃣ Tối ưu cho dây chuyền tự động化 & Ghép nối Bar Feeder: Thiết kế tổng thể dạng modul chuẩn hóa giúp xưởng gia công tích hợp nhanh chóng bộ cấp phôi thanh, sẵn sàng cho mô hình sản xuất liên tục 24/7.
ỨNG DỤNG THỰC TẾ
Ngành sản xuất linh kiện ô tô, xe máy: Chế tạo các loại bạc lót, ống lót, trục truyền động, moay-ơ và linh kiện truyền lực yêu cầu gia công đồng thời cả đường kính trong và ngoài.
Linh kiện thủy lực, khí nén & Cơ khí chính xác: Gia công các loại vỏ van thủy lực, xi lanh khí nén, đầu nối xoay, chốt định vị và chi tiết tròn xoay phức tạp.
Gia công OEM & Sản xuất hàng loạt: Phù hợp cho các xưởng gia công nhận chế tạo phụ tùng theo bản vẽ kỹ thuật riêng, đòi hỏi tối ưu thời gian chu kỳ và chất lượng sản phẩm đồng đều 100%.
