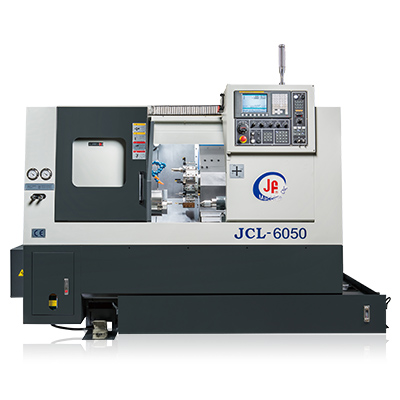

Name: MÁY TIỆN CNC JINNFA JCL-4232/5232/5250/6050
Brand: JINNFA
SKU: JCL-4232/5232/5250/6050

Thông số kỹ thuật

Thương hiệu	JINNFA
Xuất xứ	Đài Loan
Bảo hành	12 tháng

Đặc điểm nổi bật

Máy tiện CNC Jinn Fa JCL Series (JCL-4232/5232/5250/6050) là giải pháp gia công tiện cơ khí chính xác đầm chắc cao cấp được thiết kế tối ưu cho bài toán chế tạo các chi tiết tròn xoay kích thước trung bình và linh kiện phụ tùng công nghiệp. Máy sở hữu kết cấu khung gầm hạng nặng cứng vững với hệ đường dẫn hướng tuyến tính bản rộng và vít me bi dẫn động trực tiếp từ động cơ servo. Trang bị cụm trục chính thép hợp kim Crom-Molypden tôi cứng cân bằng động trên hệ ổ bi tiếp xúc góc cấp chính xác P4, kết hợp cùng đài dao thủy lực/dao sống thay dao siêu tốc và ụ động lập trình tự động, Jinn Fa JCL Series xử lý mượt mà các nguyên công tiện thô cắt nặng lẫn tiện tinh độ mịn cao trong các dây chuyền sản xuất hàng loạt liên tục.

THÔNG SỐ MÁY TIỆN CNC

Model	Đơn Vị	JCL-4232/5232	JCL-5250/6050
Đường kính vật tiện qua băng máy	mm	510	510
Đường kính vật tiện qua băng trượt	mm	Ø320	Ø320
Chiều dài vật tiện tối đa	mm	320	500
Max. bar capacity	mm	Ø42 / Ø50	Ø50 / Ø60
Lỗ trục chính	mm	Ø50 / Ø70	Ø70 / Ø75
Mũi trục chính		A2-5 / A2-5	A2-5 / A2-6
Tốc độ tối đa của trục chính	rpm	45 ~ 3500	45 ~ 3500
Động cơ trục chính	kw	Standard:7.5 , Option:15
Số vị trí dao trên đài dao		10	10
Hành trình tối đa của trục X/Z	mm	171 / 360	171 / 550
Tốc độ chạy dao nhanh trục X/Z	m / min	16 /20	16 /20
Thời gian thay dao	sec	0.3	0.3
Góc nghiêng của đài dao	deg	30°	30°
Kiểu băng trượt		Linear guide way
Tiêu chuẩn Nòng trục chính		MT4	MT4
Hành trình ụ động	mm	100	100
Mâm cặp thủy lực		8”	8”
Đường kính dao tiện	mm	□20	□20
Đường kính mũi khoan, phay, doa	mm	Ø32	Ø32
Đường kính ổ đỡ trục chính	mm	Ø100 / Ø110	Ø100 / Ø110
Đường kính vit-me bi trục X/Z	mm	Ø 32	Ø 32
Công xuất động cơ servo trục X/Z	kw	Standard:1.2 , Option:1.6
Động cơ thủy lực	kw	1.5	1.5
Công xuất động cơ bôi trơn	w	3.5	3.5
Tổng công suất của máy	kva	20	20
Dung tích động cơ làm mát	L	120	120
Kích thước máy (LxWxH)	mm	2165x1555x1890	2780x1625x1950

LÝ DO JCL SERIES LẠI ĐƯỢC ƯA CHUỘNG

1️⃣ Cụm trục chính Crom-Molypden & Ổ bi P4 cắt nặng siêu đầm: Vật liệu trục chính siêu bền kết hợp hệ ổ bi P4 chuẩn xác giúp triệt tiêu rung động khi ăn dao sâu, chịu tải cắt gọt trọng yếu và duy trì độ bền dài lâu.

2️⃣ Đài dao Turret khớp Curvic 4.396 kgf & Tùy chọn dao sống 0,2s: Khớp nồi Curvic đường kính lớn đem lại lực kẹp đầm chắc tuyệt đối, thời gian chuyển dao cực ngắn giúp dập tắt thời gian chết trong mỗi chu kỳ gia công.

3️⃣ Thiết bị đo dao tự động & Ụ động lập trình linh hoạt: Giảm thiểu tối đa số lần cắt thử nhờ tay đo dao tự động hóa, kết hợp ụ động hạng nặng ray trượt bản rộng hỗ trợ gia công các chi tiết dạng trục dài chuẩn xác.

4️⃣ Tủ điện tản nhiệt độc lập & Thủy lực vận hành ổn định: Bộ trao đổi nhiệt duy trì nhiệt độ tủ điện tối ưu, chống sự cố linh kiện và đảm bảo máy vận hành bền bỉ 24/7 trong môi trường công nghiệp khắt khe.

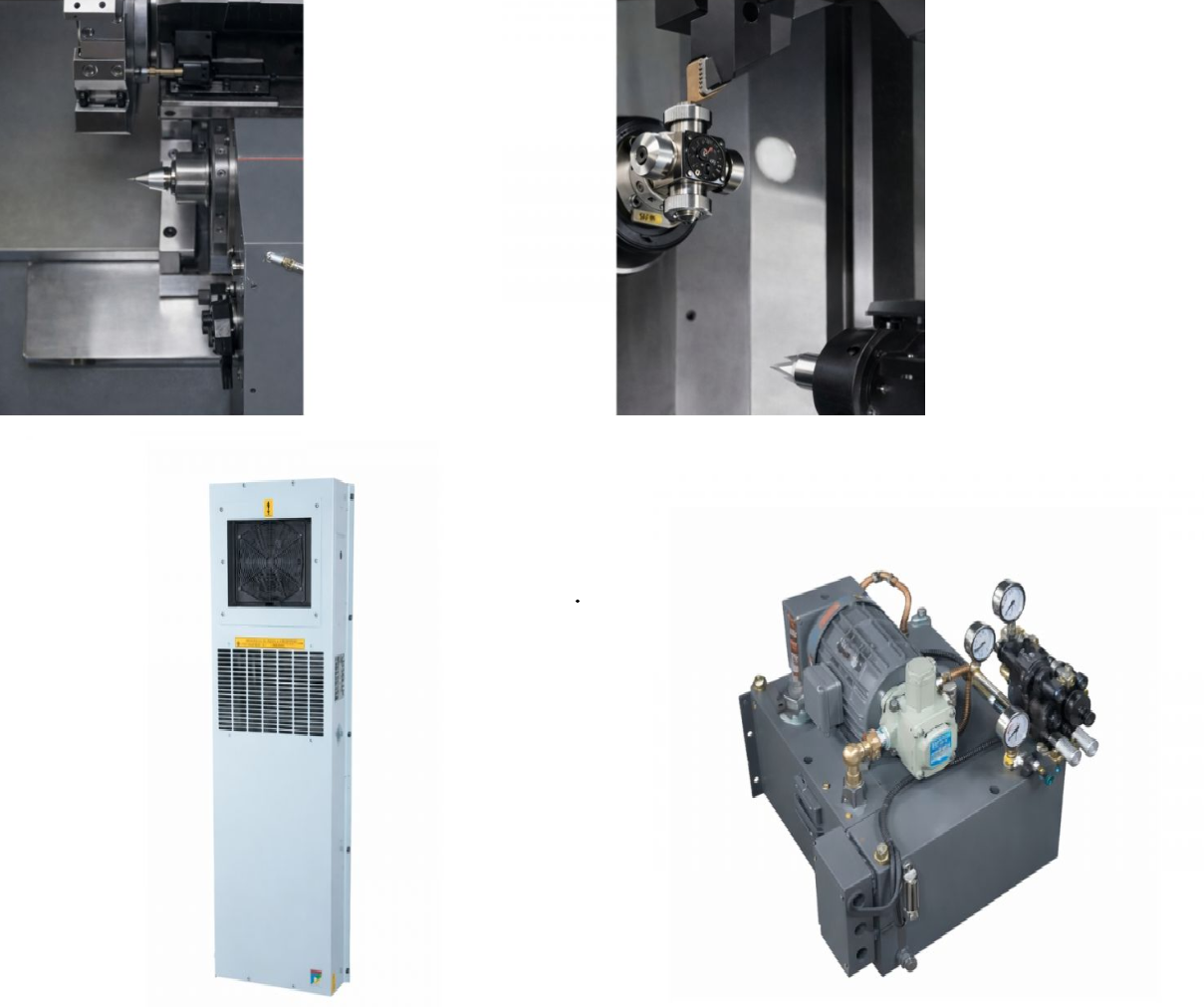

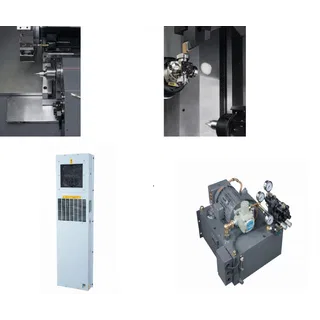

MÁY TIỆN CNC Bộ phận cấu tạo máy — Bộ phận cấu tạo máy

ỨNG DỤNG THỰC TẾ

Ngành sản xuất linh kiện ô tô – xe máy: Chế tạo các chi tiết trục truyền động, moay-ơ bánh xe, bạc lót, ống lót, chi tiết hộp số và cụm khớp nối xoay tròn.

Phụ tùng cơ khí công nghiệp & Chi tiết tròn xoay: Tiện các loại trục bậc dài, chốt định vị, bích nối, bánh răng, xilanh và chi tiết máy kích thước trung bình.

Gia công OEM & Sản xuất hàng loạt: Phù hợp cho các xưởng gia công nhận chế tạo hàng loạt chi tiết theo bản vẽ kỹ thuật riêng, đòi hỏi tính đồng đều và năng suất cao trong vận hành liên tục.
