Thông số kỹ thuật

Thương hiệu	JINNFA
Xuất xứ	Đài Loan
Bảo hành	12 tháng

Đặc điểm nổi bật

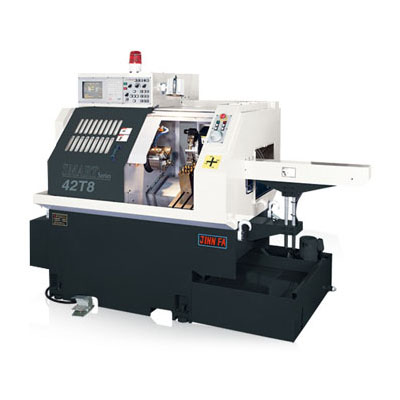

Máy tiện CNC đa chức năng SMART Series (SMART-32/42/32T8/42T8) là dòng máy tiện CNC hệ dao gang (Gang Tool CNC Lathe) cao cấp được thiết kế chuyên biệt cho các bài toán gia công phôi thanh và sản xuất hàng loạt với yêu cầu tốc độ cao cùng chi phí đầu tư tối ưu. Máy sở hữu cơ cấu thay dao dạng trượt đơn giản giúp triệt tiêu hoàn toàn thời gian xoay đài dao truyền thống, mang lại tốc độ chu kỳ gia công siêu tốc và dập tắt tối đa thời gian chết. Nhờ giảm thiểu số lượng cơ cấu chuyển động cơ học, SMART Series loại bỏ hiện tượng cộng dồn sai số, đem lại độ chính xác định vị tuyệt đối, độ bền bỉ vượt trội và tính linh hoạt cao trong thiết lập gá đặt cho các ngành sản xuất linh kiện ô tô – xe máy, điện – điện tử và cơ khí chính xác cỡ nhỏ.

THÔNG SỐ MÁY TIỆN CNC

Model	Đơn vị	SMART-42	SMART-42T8
Đường kính tiện qua băng máy	mm	320	320
Đường kính vật tiện tối đa	mm	Ø200	Ø200
Chiều dài tiện tối đa	mm	117	140
Đường kính xuyên nòng trục chính	mm	Ø 44	Ø 44
Đường kính lỗ trục chính	mm	Ø 80	Ø 80
Đầu trục chính	mm	A2-5	A2-5
Phạm vi tốc độ trục chính	rpm	45 ~ 3500	45 ~ 3500
Động cơ trục chính	kw	5.5	5.5
Hành trình tối đa trục X1 / Z1	mm	215 / 127	215 / 150
Hành trình chay dao nhanh trục X1 / Z1	mm	16	16
Thời gian thay dao	sec	-	0.3
Góc nghiên của băng máy		20°	20°
Loại băng trượt		Băng trượt vuông	Băng trượt vuông
Kích thước mâm cập		6”	6”
Kích thước collet	mm	173E	173E
Đường kính dao tiện	mm	□20	□20
Đường kính dụng cụ doa	mm	Ø 25	Ø 25
Đường kích vít me bi trục X / Z	mm	Ø 32	Ø 32
Động cơ trục X / Z	kw	0.75 / 1.0	0.75 / 1.0
Động cơ thủy lực	kw	0.75	0.75
Động cơ bôi trơn	w	150	150
Tổng công suất yêu cầu	kva	10	10
Dung tích nước làm mát	L	80	80
Kích thước máy	mm	2813x1350x1825	2813x1350x1825
Trọng lượng máy	kg	2200	2200

NHỮNG ƯU ĐIỂM CỦA MÁY

1️⃣ Thay dao cực nhanh bằng chuyển động trượt: Hệ thống dao gang loại bỏ hoàn toàn góc xoay của đài dao Turret, giúp giảm tối đa thời gian chuyển đổi giữa các dao và tăng tốc độ chu kỳ sản xuất lên mức vượt trội.

2️⃣ Độ chính xác cao & Triệt tiêu sai số cộng dồn: Cấu trúc cơ khí tối giản giúp dập tắt ma sát và độ rơ cơ học, đảm bảo độ lặp lại chuẩn xác cho các nguyên công gia công trong hành trình ngắn.

3️⃣ Thiết kế đơn giản & Tối ưu chi phí đầu tư: Máy tiện dao gang kinh tế hơn so với dòng máy xài đài dao turret, giúp doanh nghiệp tối ưu hóa nguồn vốn đầu tư ban đầu mà vẫn đạt hiệu suất cao.

4️⃣ Lắp đặt nhanh chóng & Độ bền bỉ vượt trội: Người vận hành dễ dàng thay đổi cấu hình khối dao theo yêu cầu công việc. Kết cấu ít chi tiết chuyển động giúp máy vận hành ổn định 24/7 và kéo dài tuổi thọ thiết bị.

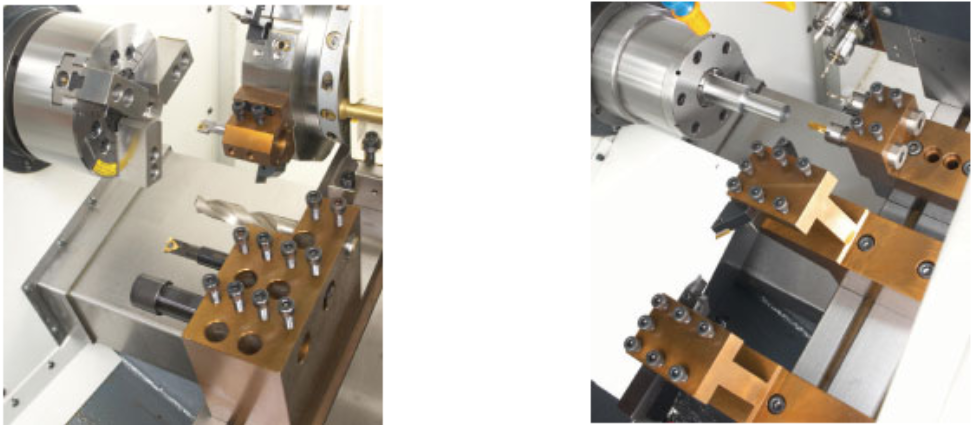

Máy tiện cnc Bộ phận cấu tạo máy — Bộ phận cấu tạo máy

ỨNG DỤNG THỰC TẾ

Sản xuất linh kiện ô tô – xe máy cỡ nhỏ: Chế tạo hàng loạt các chi tiết tròn xoay như chốt định vị, đầu nối, bạc lót, ống lót và phụ tùng xe máy nhỏ.

Linh kiện điện – điện tử & Cơ khí chính xác: Tiện các đầu nối viễn thông, chân cắm thiết bị, linh kiện vỏ vi mạch và các chi tiết cơ khí nhỏ đòi hỏi dung sai chặt.

Gia công phôi thanh (Bar Machining) & OEM: Lựa chọn lý tưởng cho các xưởng gia công phôi thanh liên tục, sản xuất phụ tùng OEM theo bản vẽ kỹ thuật với chi phí sản xuất cực thấp.
