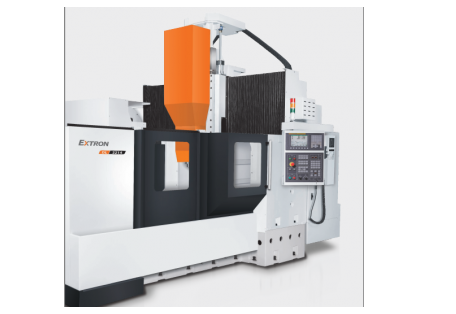

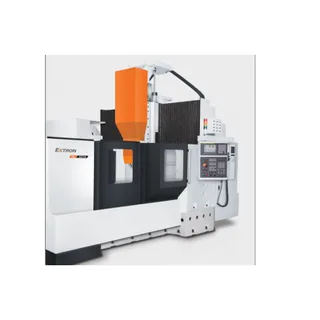

Máy phay Extron CNC DL-3214
- Bảo hành
- 12 tháng
Liên hệ
Giá tốt nhất theo thời điểm — đặt hàng, gọi hoặc chat để được báo giá.
Tình trạng:
Còn hàng
Chỉ còn sản phẩm
Sản phẩm đang còn hàng — tạm thời chưa nhận đặt hàng.
Xem chi nhánh có hàng
Khu vực này chưa có chi nhánh còn hàng — chọn khu vực khác hoặc đặt hàng online.
Thông số kỹ thuật
| Bảo hành | 12 tháng |
|---|
Đặc điểm nổi bật
Thông số kỹ thuật máy phay Extron CNC DL-3220 / DL-4220 / DL-2214 / DL-3214 / DL-3225 / DL-4225THÔNG SỐ KỸ THUẬTĐƠN VỊDL-2214DL-3214DL-3220DL-4220DL-3225DL-4225HÀNH TRÌNHTrục Xmm2,2603,2603,2484,2003,2484,200Trục Ymm1,4002,2002,500Trục
Nội dung chính
Thông số kỹ thuật máy phay Extron CNC DL-3220 / DL-4220 / DL-2214 / DL-3214 / DL-3225 / DL-4225
| THÔNG SỐ KỸ THUẬT | ĐƠN VỊ | DL-2214 | DL-3214 | DL-3220 | DL-4220 | DL-3225 | DL-4225 | |
| HÀNH TRÌNH | Trục X | mm | 2,260 | 3,260 | 3,248 | 4,200 | 3,248 | 4,200 |
| Trục Y | mm | 1,400 | 2,200 | 2,500 | ||||
| Trục Z | mm | 820 | 820 | 820 | ||||
| Khoảng cách từ mũi trục chính đến bàn máy | mm | 212 ~ 1,032 | 212 ~ 1,032 | 212 ~ 1,032 | ||||
| Khoảng cách giữa các cột | mm | 1,400 | 2,172 | 2,600 | ||||
| BÀN LÀM VIỆC | Kích thước bàn (trực tiếp trục X) | mm | 2,156 | 3,216 | 3,210 | 4,210 | 3, 160 | 4,160 |
| Kcihs thước bàn (trục tiếp trục Y) | mm | 1,206 | 1,640 | 2,300 | ||||
| Trọng tải bàn | mm | 6, 500 | 10,000 | 12,000 | 15,000 | 13,000 | 18,000 | |
| TRỤC CHÍNH | Kiểu côn trục chính | BT50 | BT50 | BT50 | ||||
| Tốc độ trục chính | v/ph | Dẫn động trục chính 4,500 (Opt. 6,000 / 8,000) | Dẫn động trục chính 4,500 (Opt. 6,000 / 8,000) | 4,500 | ||||
| Động cơ trục chính (cont. / 30 phút) | kw | 15 / 18. 5 (Opt. 18. 5 / 22) | 15 / 18. 5 (Opt. 18. 5 / 22) | 15 / 18. 5 (Opt. 18. 5 / 22) | ||||
| TỐC ĐỘ | Trục X chạy dao nhanh | m/ph | 15 | 15 | 15 | |||
| Trục Y chạy dao nhanh | m/ph | 15 | 15 | 15 | ||||
| TRục Z chạy dao nhanh | m/ph | 15 | 15 | 15 | ||||
| Tốc độ cắt | m/ph | 10 | 10 | 10 | ||||
| ĐỘ CHÍNH XÁC | Độ chính xác vị trí (JIS B 6338) | mm | ± 0.005 mm / Full travel | ± 0.005 / Full travel | ± 0.005 / Full travel | |||
| Độ chính xác vị trí (VDI 3441) | mm | P ≤ 0.020 mm / Full travel | P ≤ 0.025 | P ≤ 0.030 | P ≤ 0.025 | P ≤ 0.030 | ||
| Độ chính xác lặp lại (JIS B 6338) | mm | ± 0.003 | ± 0.003 | ± 0.003 | ||||
| Độ chính xác lặp lại (VDI 3441) | mm | Ps ≤ 0.003 | Ps ≤ 0.003 | Ps ≤ 0.003 | ||||
| HỆ THỐNG THAY DAO | Kiểu / Số lượng ổ dao | ổ | Tay máy 24 T (Opt. 32T / 40T) | Dang xích 32 T (Opt. 40T) | Dạng xích 32T (Opt. 40T) | |||
| Đường kính dao lớn nhất | mm | Ø 110 / Ø 220 | Ø 125 / Ø 250 | Ø 125 / Ø 250 | ||||
| Chiều dài dao lớn nhất | mm | 350 | 400 | 400 | ||||
| Khối lượng dao lớn nhất | kg | 15 | 20 | 20 | ||||
| KHÁC | Khối lượng máy | kg | 18,000 | 24,000 | 26,000 | 30,000 | 30,000 | 34,000 |
