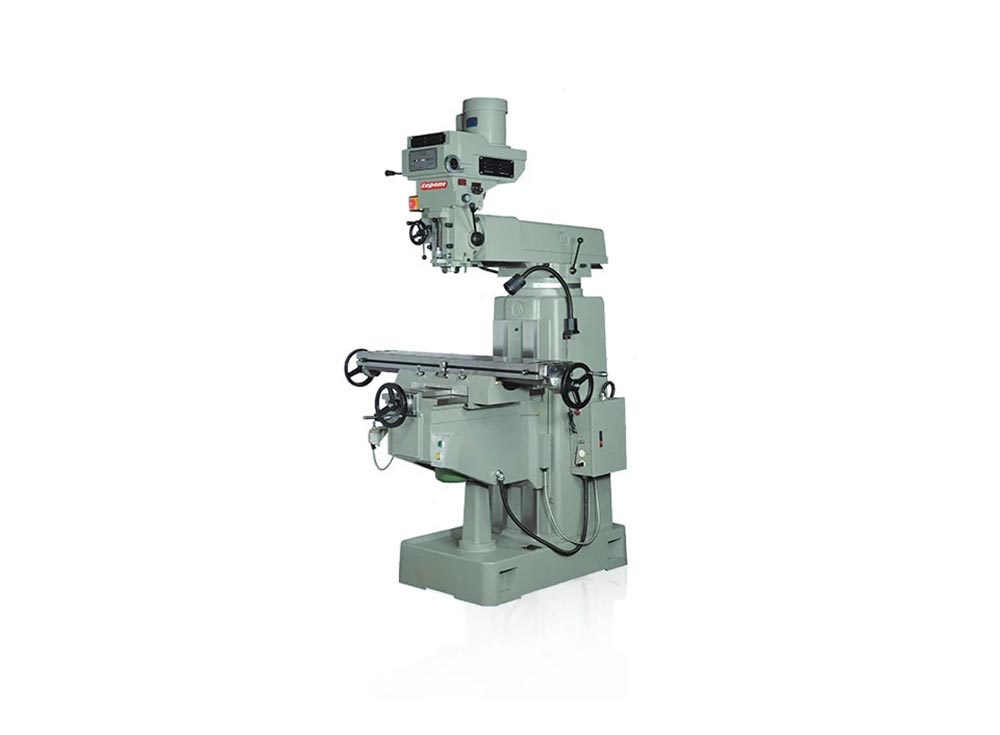

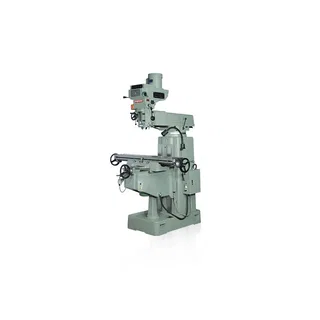

Máy phay đứng thủ công TOM-5VK cột cao hạng nặng

Thông số kỹ thuật

Thương hiệu	TOPONE
Xuất xứ	Đài Loan
Bảo hành	12 Tháng

Đặc điểm nổi bật

Máy phay đứng thủ công TOM-5VK là dòng máy hạng nặng cột cao vượt trội. Thiết bị sở hữu công nghệ đầu phay điều chỉnh tốc độ vô cấp. Máy phay chính xác và đáp ứng khắt khe mọi xưởng cơ khí.

MÁY PHAY ĐỨNG THỦ CÔNG TOM-5VK CỘT CAO HẠNG NẶNG

TOM-5VK là dòng máy phay đứng thủ công hạng nặng cột cao. Sản phẩm mang lại độ chính xác vượt trội khi gia công.

Máy trang bị động cơ 5HP cùng côn trục chính NST40. Thiết bị sẵn sàng chinh phục các phôi kim loại kích thước lớn.

Dòng máy phay này hoạt động cực kỳ mượt mà và ổn định.

1. ĐIỂM NỔI BẬT CỦA THIẾT KẾ CỘT CAO VÀ NÂNG HẠ BÀN BẰNG ĐIỆN

Thiết kế cột cao tăng không gian gia công

Cột máy cao giúp mở rộng hành trình đứng trục Z đạt 508 mm. Khoảng không gian gia công rộng rãi hơn hẳn.

Máy phù hợp cho các phôi cao và chi tiết phức tạp.

Hệ thống nâng hạ bàn bằng điện an toàn

Bàn máy tích hợp tính năng nâng hạ bằng động cơ điện. Tích hợp công tắc an toàn giúp vận hành cực kỳ thuận tiện.

Hộp điều khiển điện bố trí rất thân thiện với người dùng.

2. ĐỘNG CƠ 5HP TỐC ĐỘ VÔ CẤP VÀ KHUNG MÁY MEEHANITE

Động cơ 5 mã lực và tốc độ vô cấp

Động cơ 5HP cung cấp lực cắt cực kỳ mạnh mẽ. Đầu phay vô cấp giúp điều chỉnh dải tốc độ 70-3900 RPM.

Người vận hành dễ dàng kiểm soát tốc độ cắt mượt mà.

Khung máy đúc Meehanite gia cố chắc chắn

Thân máy đúc từ hợp kim Meehanite chống rung vượt trội. Đường trượt khớp gối được tôi cứng và mài tỉ mỉ.

Lớp phủ Turcite-B giúp triệt tiêu ma sát trượt hiệu quả.

Trục chính NST40 và ổ bi 7010 CP4

Trục chính NST40 được tôi cứng và mài phủ crom bóng. Bút lông ngỗng Ø105 mm chống mài mòn rất tốt.

Máy sử dụng ổ bi 7010 CP4 cấp chính xác cao.

3. ỨNG DỤNG RỘNG RÃI TRONG CÁC NGÀNH CÔNG NGHIỆP

Trang bị hệ thống bôi trơn tự động

Máy trang bị hệ thống bôi trơn tự động bảo vệ đường ray. Đèn Halogen cung cấp đủ ánh sáng gia công chính xác.

Các nhóm ứng dụng tiêu biểu

Gia công trong xưởng dụng cụ và xưởng cơ khí.
Chế tạo linh kiện cho dây chuyền sản xuất hàng loạt.
Sản xuất phụ tùng máy móc hạng nặng và khuôn mẫu.

4. THÔNG SỐ KỸ THUẬT MÁY PHAY TOM-5VK

Bảng thông số kỹ thuật chi tiết

Mục / Nội dung	Tham số
Model	TOM-5VK
Côn trục chính	NST40
Tốc độ trục chính (Điều chỉnh vô cấp)	70 - 3.900 vòng/phút
Đường kính bút lông (Quill)	Ø105 mm (4,13")
Hành trình bút lông (Quill)	150 mm (6")
Tốc độ ăn phôi tự động của bút lông	0,04 / 0,08 / 0,15 mm/vòng
Góc nghiêng đầu phay (Phải & Trái)	90°
Công suất động cơ trục chính	5 HP
Kích thước bàn máy	1270 x 254 mm (50" x 10")
Hành trình dọc (X)	620 mm (24,4")
Hành trình ngang (Y)	420 mm (16-1/2")
Hành trình đứng (Z)	508 mm (20")
Kích thước rãnh chữ T (Rộng x Số rãnh x Bước)	16 mm x 3 x 65 mm
Hành trình Cần Ram	610 mm (24")
Kích thước tổng thể máy (D x R x C)	2000 x 1700 x 2550 mm
Kích thước đóng gói (D x R x C)	1550 x 1650 x 2200 mm
Trọng lượng máy	2.000 kg
