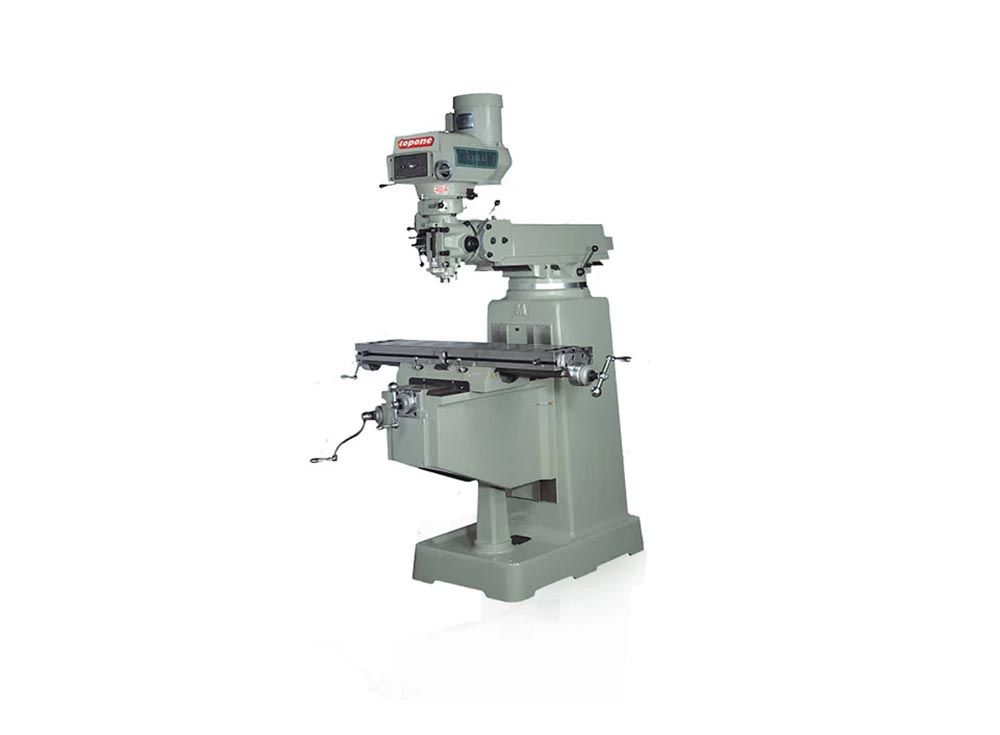

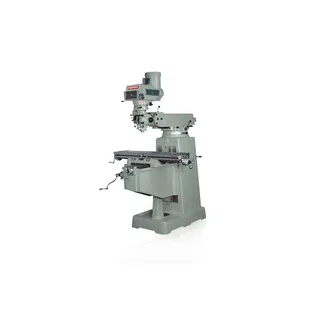

Máy phay đứng thủ công TOM-3VHG chính xác cao

Thông số kỹ thuật

Thương hiệu	TOPONE
Xuất xứ	Đài Loan
Bảo hành	12 Tháng

Đặc điểm nổi bật

Máy phay đứng thủ công TOM-3VHG là dòng máy phay cơ vạn năng chất lượng cao. Thiết bị sở hữu công nghệ đầu máy điều chỉnh tốc độ vô cấp. Máy phay chính xác và vận hành vô cùng mượt mà.

MÁY PHAY ĐỨNG THỦ CÔNG TOM-3VHG CHÍNH XÁC CAO

TOM-3VHG là dòng máy phay đứng thủ công đa năng. Sản phẩm mang lại độ chính xác vượt trội khi gia công.

Máy trang bị đầu phay điều chỉnh tốc độ vô cấp linh hoạt. Thiết bị phù hợp nhiều dạng phôi trong cơ khí chế tạo.

Dòng máy phay này hoạt động cực kỳ mượt mà và ổn định.

1. THIẾT KẾ ĐẦU PHAY VÔ CẤP VÀ ĐỘNG CƠ MẠNH MẼ

Công nghệ đầu máy điều chỉnh tốc độ vô cấp

Đầu phay vô cấp giúp kiểm soát chính xác dải tốc độ cắt. Tốc độ trục chính điều chỉnh linh hoạt từ 60 đến 4200 RPM.

Động cơ công suất 3HP mang lại hiệu suất làm việc ấn tượng.

Trục chính và ổ bi độ chính xác cao

Trục chính được tôi cứng và mài phủ crom bóng. Bút lông ngỗng chống mài mòn rất hiệu quả.

Máy dùng ổ bi 7207 CP4 cấp chính xác cao.

2. KHUNG MÁY ĐÚC MEEHANITE VÀ LỚP PHỦ TURCITE-B

Thân máy đúc hợp kim Meehanite vững chắc

Toàn bộ khung máy đúc từ vật liệu Meehanite cao cấp. Kết cấu đầm chắc giúp máy chống rung động cực tốt.

Máy đảm bảo độ bền cao trong suốt quá trình làm việc.

Bề mặt ray trượt phủ Turcite-B mượt mà

Ray trượt ngang và dọc được tôi cứng tỉ mỉ. Lớp phủ Turcite-B giúp giảm tối đa ma sát trượt.

Bàn máy di chuyển êm ái và không bị mài mòn.

3. ỨNG DỤNG RỘNG RÃI TRONG CÁC XƯỞNG CƠ KHÍ

Bàn làm việc rộng rãi và linh hoạt

Kích thước bàn máy tiêu chuẩn đạt 1270 x 254 mm (50" x 10"). Không gian làm việc thoải mái cho nhiều kích thước phôi.

Các nhóm ứng dụng tiêu biểu

Gia công phay mặt phẳng, phay rãnh và phay góc.
Khoan lỗ, doa lỗ và taro trên các linh kiện cơ khí.
Sửa chữa chi tiết và chế tạo khuôn mẫu quy mô vừa.

4. THÔNG SỐ KỸ THUẬT MÁY PHAY TOM-3VHG

Bảng thông số kỹ thuật chi tiết

Mục / Nội dung	Tham số
Model	TOM-3VHG
Côn trục chính	R8 (Tùy chọn NST30)
Tốc độ trục chính (Điều chỉnh vô cấp)	60 - 4.200 vòng/phút
Đường kính bút lông (Quill)	Ø85,725 mm (3,37")
Hành trình bút lông (Quill)	127 mm (5")
Tốc độ ăn phôi tự động của bút lông	0,04 / 0,08 / 0,15 mm/vòng
Góc nghiêng đầu phay (Tiến & Lùi)	45°
Góc nghiêng đầu phay (Phải & Trái)	90°
Công suất động cơ trục chính	3 HP
Kích thước bàn máy	1270 x 254 mm (50" x 10")
Hành trình dọc (X)	762 mm (30")
Hành trình ngang (Y)	370 mm (14-1/2")
Hành trình đứng (Z)	390 mm (15")
Kích thước rãnh chữ T (Rộng x Số rãnh x Bước)	16 mm x 3 x 65 mm
Hành trình Cần Ram	610 mm (24")
Kích thước tổng thể máy (D x R x C)	1750 x 1700 x 2200 mm
Kích thước đóng gói (D x R x C)	1500 x 1650 x 1980 mm
Trọng lượng máy	1.280 kg
