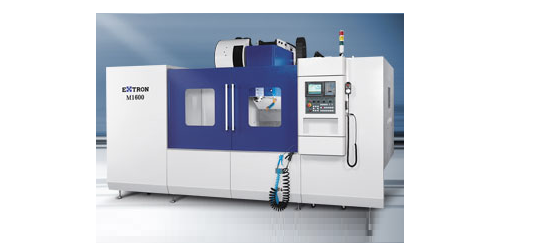

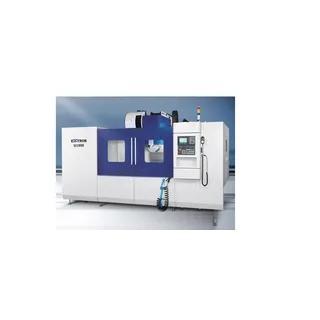

Máy phay CNC M1600L

Thông số kỹ thuật

Bảo hành	12 tháng

Đặc điểm nổi bật

Bảng thông số kỹ thuật máy phay CNC M1600/M1600LThông SốM1600M1600LHành trìnhHành trình trục X (mm)1,6001,600Hành trình trục Y (mm)8001000Hành trình trục Z (mm)800800Khoảng cách từ tâm trục chính đến ray trên cột (mm)8601,060Khoảng cách từ lỗ côn

Bảng thông số kỹ thuật máy phay CNC M1600/M1600L

Thông Số	M1600	M1600L
Hành trình
Hành trình trục X (mm)	1,600	1,600
Hành trình trục Y (mm)	800	1000
Hành trình trục Z (mm)	800	800
Khoảng cách từ tâm trục chính đến ray trên cột (mm)	860	1,060
Khoảng cách từ lỗ côn trục chính tới mặt bàn	170 ~ 970	170 ~ 970
Bàn làm việc
Kích thước bàn (mm)	1,800 x 800
Kích thước rãnh chữ T (WxNxD)	18 mm x 5 x 165 mm
Tải trọng lớn nhất trên bàn (kg)	2,500
Trục chính
Kiểu côn trục chính	BT50 (Opt BT40)
Tốc độ trục chính (vòng/phút)	4,500/(Opt. 6,000)
Công suất động cơ (cont. / 30 min)	15 / 18. 5 kW (Opt 18. 5/22kW)
Tốc độ chạy dao
Tốc độ chạy dao nhanh trục X (m/phút)	15
Tốc độ chạy dao nhanh trục Y (m/phút)	15
Tốc độ chạy dao nhanh trục Z (m/phút)	15
Tốc độ cắt khi có tải (m/phút)	10
Hệ thống thay dao tự động
Số lượng dao	Kiểu tay gắp 24 dao (Opt. 32/40 dao)
Đường kính dao lớn nhất (mm)	Ø 105 / Ø 220
Chiều dài dao lớn nhất (mm)	350
Trọng lượng dao lớn nhất (kg)	15
Độ chính xác
Sai số vị trí (JIS B 6338)	±0.010 mm / toàn hành trình
Sai số vị trí (VDI 3441)	P ≤ 0.015 mm/ toàn hành trình
Sai số lặp lại (JIS B 6338)	±0.003 mm
Sai số lặp lại (VDI 3441)	Psmax ≤ 0.007mm
Các thông số khác
Nguồn yêu cầu	48 kVA
Áp suất khí nén tối thiểu (kg/cm²)	5 ~ 8 (5)
Dung tích thùng chứa dung dịch làm mát	280 lit
Trọng lượng máy (kg)	14,000
