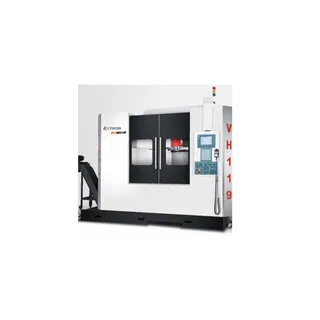

Máy phay CNC Extron SU-85A

Thông số kỹ thuật

Bảo hành	12 tháng

Đặc điểm nổi bật

Thông số kỹ thuật máy phay CNC Extron U-SerieTHÔNG SỐ KỸ THUẬTĐƠN VỊSU-85SU-85AVH-119UHÀNH TRÌNHHành trình trục Xmm8608601,100Hành trình trục Ymm540540900Hành trình trục Zmm630770830Góc xoay trục Ađộ (mm)–360˚ (Ø 320)-30˚ ~ +120˚Góc xoay trục Bđộ+30˚

Thông số kỹ thuật máy phay CNC Extron U-Serie

THÔNG SỐ KỸ THUẬT		ĐƠN VỊ	SU-85	SU-85A	VH-119U
HÀNH TRÌNH	Hành trình trục X	mm	860	860	1,100
	Hành trình trục Y	mm	540	540	900
	Hành trình trục Z	mm	630	770	830
	Góc xoay trục A	độ (mm)	–	360˚ (Ø 320)	-30˚ ~ +120˚
	Góc xoay trục B	độ	+30˚ ~ -120˚	+30˚ ~ -120˚	–
	Góc xoay trục C	độ (mm)	360˚ (Ø 500)	–	360˚ (Ø 700/Opt. 740)
BÀN LÀM VIỆC	Kích thước bàn làm việc (trực tiếp trục X)	mm	930	1,092	700
	Kích thước bàn làm việc (trực tiếp trục Y)	mm	500	502	700
	Tải trọng bàn	kg	400	Ngang: 400 Đứng: 150	1,200
TRỤC CHÍNH	Kiểu côn trục chính		BT40
	Tốc độ trục chính	v/ph	Built-in 15,000		Built-in 15,000
	Động cơ trục chính (cont. )	kw	17
TỐC ĐỘ BƯỚC TIẾN	Trục X chạy dao nhanh	m/ph	30
	Trục Y chạy dao nhanh	m/ph	30
	Trục Z chạy dao nhanh	m/ph	24
	Tốc độ cắt	m/ph	10
ĐỘ CHÍNH XÁC	Độ chính xác vị trí (JIS B 6338)	mm	± 0.010 / Full travel		± 0.010 / Full travel
	Độ chính xác vị trí (VDI 3441)	mm	P ≤ 0.010 / Full travel		P ≤ 0.010 / Full travel
	Độ chính xác lặp lại (JIS B 6338)	mm	± 0.003		± 0.003
	Độ chính xác lặp lại (VDI 3441)	mm	Ps max ≤ 0.005 / Full travel		Ps max ≤ 0.005 / Full travel
HỆ THỐNG THAY DAO TỰ ĐỘNG	Kiểu / Số lượng ổ dao	ổ	Tay máy 24 ổ		Loại xích 32 ổ (Opt. 40 ổ)
	Đường kính dao lớn nhất	mm	Ø 80 / Ø 150		Ø 76 / Ø 127
	Chiều dài dao lớn nhất	mm	300
	khối lượng dao lớn nhất	kg	7
THÔNG SỐ KHÁC	Công suất	kVA	50		60
	Áp suất khí nén theo yêu cầu (min. )	kg/cm2	5 ~ 8 (5)		5 ~ 8 (5)
	Khối lượng máy	kg	6, 400		8, 800
