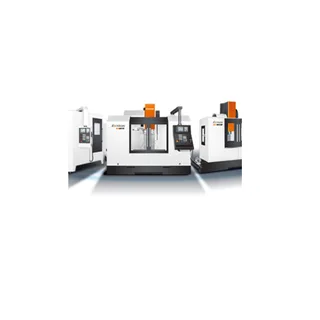

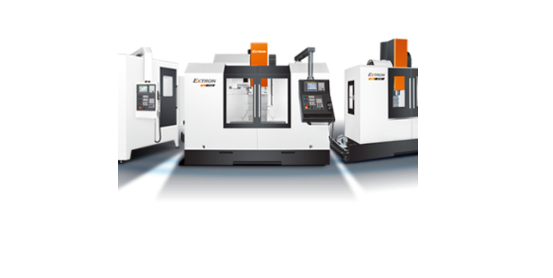

Máy phay CNC Extron L1320

Thông số kỹ thuật

Bảo hành	12 tháng

Đặc điểm nổi bật

Thông số kỹ thuật Máy phay CNC Extron L1060/L1320Thông SốL1060L1320Hành trìnhHành trình trục X (mm)1,0601,320Hành trình trục Y (mm)610710Hành trình trục Z (mm)680700Khoảng cách từ tâm trục chính đến ray trên cột (mm)671782Khoảng cách từ lỗ côn trục

Thông số kỹ thuật Máy phay CNC Extron L1060/L1320

Thông Số			L1060	L1320
Hành trình
Hành trình trục X (mm)			1,060	1,320
Hành trình trục Y (mm)			610	710
Hành trình trục Z (mm)			680	700
Khoảng cách từ tâm trục chính đến ray trên cột (mm)			671	782
Khoảng cách từ lỗ côn trục chính tới mặt bàn (mm)			140 ~ 820	BT40: 130 ~ 830			BT50: 95 ~ 795
Bàn làm việc
Kích thước bàn (mm)	1,258 x 510					1,520 x 700
Kích thước rãnh chữ T (WxNxD) (mm)	18 x 4 x 100					18 x 4 x 145
Tải trọng lớn nhất trên bàn (kg)	700					1,500
Trục chính
Kiểu côn trục chính	BT40					BT50
Tốc độ trục chính (vòng/phút)	8,000 (Opt. 10,000/15,000)					8,000 (Opt. 10,000)				6,000 (Opt. 8,000)
Công suất động cơ(cont. / 30 phút) (kw)	7. 5 / 11					11 / 15 (Opt. 15 / 18. 5)				15 / 18. 5
Tốc độ chạy dao
Tốc độ chạy dao nhanh trục X (m/phút)		30
Tốc độ chạy dao nhanh trục Y (m/phút)		30
Tốc độ chạy dao nhanh trục Z (m/phút)		24
Tốc độ cắt khi có tải (m/phút)		10
Hệ thống thay dao tự động
Số lượng dao		Kiểu tay gắp 24 (Opt. 30)						Tay máy 24 (Opt. 40)
Đường kính dao lớn nhất (mm)		Ø 80 / Ø 150		Ø 80 / Ø 150				Ø 105 / Ø 220
Chiều dài dao lớn nhất (mm)		300						350
Tải trọng dao lớn nhất (kg)		30						15
Độ chính xác
Sai số vị trí (JIS B 6338)		± 0.010 mm /Toàn bộ hành trình
Sai số vị trí (VDI 3441)		P ≤ 0.010 mm/ Toàn bộ hành trình
Sai số lặp lại (JIS B 6338)		± 0.003 mm
Sai số lặp lại (VDI 3441)		Psmax ≤ 0.005 mm
Các thông số khác
Nguồn yêu cầu		32 kVA			42 kVA				48 kVA
Áp suất khí nén tối thiểu (kg/cm2)		5 ~ 8 (5)
Dung tích thùng chứa dung dịch làm mát (lít)		240 (1 HP)
Khối lượng máy (kg)		6, 500			8, 500
