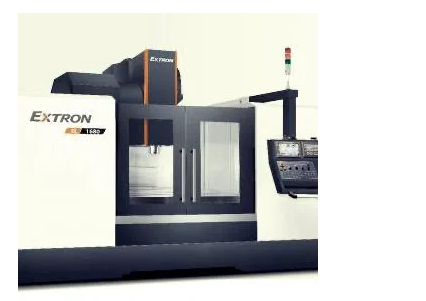

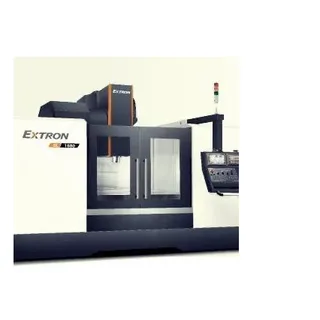

Máy phay CNC Extron EL1165

Thông số kỹ thuật

Bảo hành	12 tháng

Đặc điểm nổi bật

Thông số kỹ thuậtTHÔNG SỐ KỸ THUẬTĐƠN VỊEL965EL1165HÀNH TRÌNHHành trình trục Xmm9001,100Hành trình trục Ymm650Hành trình trục Zmm610Khoảng cách từ tâm trục chính đến cột máymm800Khoảng cách từ mũi trục chính đến mặt bànmm125 ~ 735BÀN LÀM VIỆCKích

Thông số kỹ thuật

THÔNG SỐ KỸ THUẬT		ĐƠN VỊ	EL965	EL1165
HÀNH TRÌNH	Hành trình trục X	mm	900	1,100
	Hành trình trục Y	mm	650
	Hành trình trục Z	mm	610
	Khoảng cách từ tâm trục chính đến cột máy	mm	800
	Khoảng cách từ mũi trục chính đến mặt bàn	mm	125 ~ 735
BÀN LÀM VIỆC	Kích thước bàn làm việc	mm	1,120 x 660	1,320 x 660
	Tải trọng bàn	kg	700
TRỤC CHÍNH	Kiểu côn trục chính		BT40
	Tốc độ trục chính	v/ph	Dây đai 8,000 / 10,000
			Trực tiếp 10,000 / 12,000 / 15,000
	Động cơ trục chính (cont. / 30 phút)	kw	7. 5 / 11
CHẠY DAO NHANH	Trục X	m/ph	48
	Trục Y	m/ph	48
	Trục Z	m/ph	48
	Tốc độ cắt	m/ph	1 ~ 10
ATC	Kiểu / Số lượng ổ dao		Carousel type 16 / 20T
			Disk type 24T
	Đưởng kính dao lớn nhất	mm	Ø 78 / Ø 150
	Chiều dài dao lớn nhất	mm	300
	Trọng lượng dao lớn nhất	kg	7
ĐỘ CHÍNH XÁC	Độ chính xác vị trí (JIS B 6338)	mm	± 0.003 / Full travel
	Độ chính xác vị trí (VDI 3441)	mm	P ≤ 0.010 / Full travel
	Độ chính xác lặp lại (JIS B 6338)	mm	± 0.003
	Độ chính xác lặp lại (VDI 3441)	mm	Ps max ≤ 0.005
THÔNG SỐ KHÁC	Công suất	kVA	32
	Áp suất yêu cầu (min. )	kg/cm2	6
	Dung tích bình nước làm mát (pump)	lít	355	400
	Khối lượng máy	kg	6, 700	7,200
