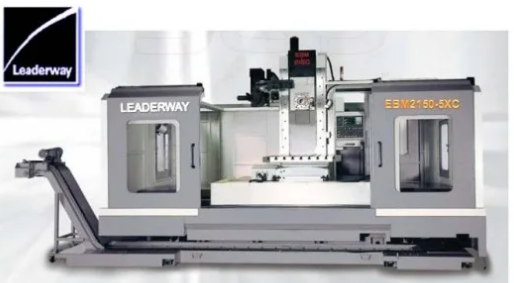

Máy phay CNC EBM2150-5XC

Thông số kỹ thuật

Bảo hành	12 tháng

Đặc điểm nổi bật

Thông số kỹ thuậtThông sốĐơn vịEBM2150-5XCHành trìnhHành trình trụcX/Y/Zmm(in)2,150/1,400/1,100Bàn máyKích thước tổng thếmm(in)2,200×1,220Kích thước làm việckg(lbs)2,200×1,100Rãnh Tmm22x7x125Tải trọng bànKg4,000Khoảng cáchMũi trục chính tới góc bànmm

Thông số kỹ thuật

Thông số		Đơn vị	EBM2150-5XC
Hành trình	Hành trình trục X/Y/Z	mm(in)	2,150/1,400/1,100
Bàn máy	Kích thước tổng thế	mm(in)	2,200×1,220
	Kích thước làm việc	kg(lbs)	2,200×1,100
	Rãnh T	mm	22x7x125
	Tải trọng bàn	Kg	4,000
Khoảng cách	Mũi trục chính tới góc bàn	mm	-249-930
	Từ tâm trục chính tới mặt bàn	mm	150-1590
	Mũi trục chính tới mặt cột	mm	249
	K/c từ bàn tới sàn	mm	995
Trục chính	Kiểu côn	#	BT50
	Tốc độ	Vòng/phút	4,000(6,000)
	Động cơ	kw	15
Động cơ các trục	Trục X&Z	N. m	27/27
	Trục Y	N. m	27 có phanh
	Lượng chạy dao	Mm/phút	1-5,000
	Chạy dao nhanh	m/phút	10 (15)
	Độ phân giải	mm	0.001
Hệ thống thay dao tự động	Kiểu thay dao		Tay quay
	Số dao	cái	32(40, 60)
	Đường kinh dao lớn nhất	mm	250
	Chiều dài dao lớn nhất	Mm	300
	Khối lượng dao lớn nhất	Kg	15
	Thời gian thay dao-dao	Giây	3. 5
Vít me các trục X/Y/Z	Đường kính	mm	63/50/63
Vít me các trục X/Y/Z	Sai số chính xác (C3)	mm/300mm	0.008
Hệ thống làm mát và bôi trơn	Công suất bơm làm mát	kw	0.86
	Dung tích két làm mát	lít	350
	Lưu lượng bơm làm mát	Lít/phút	20
	Công suất động cơ bơm dầu bôi trơn	w	25
	Dung tích bình dầu bôi trơn	Lít	4
Sai số	Sai số vị trí	JIS6388: ±0.005mm/300mm
	Sai số lặp lại	JIS6388: ±0.003mm
	Độ nhám	JIS6388: ±0.01mm/300mm đường kính
Các thông số khác	Trọng lượng máy	Kg	21,000
	Nguồn cấp	KVA	35
	Khí nén	Kg/cm2	7
