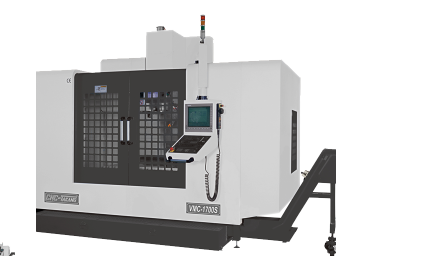

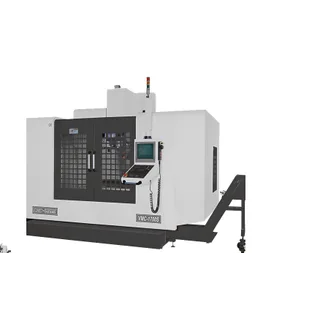

Máy phay CNC Đài Loan TAKANG VMC-1270S

Thông số kỹ thuật

Bảo hành	12 tháng

Đặc điểm nổi bật

Thông số kỹ thuật (VMC-1100S/VMC-1270S/VMC-1400S)Thông Số Kỹ ThuậtĐơn VịVMC-1100SVMC-1270SVMC-1400STRỤC CHÍNHCôn trục chínhBT40BT50BT50Đường kính ổ bi trong trục chínhmmΦ70Φ100Khoảng cách tâm trục chính đến cột máymm760Tốc độ trục chínhmm40 – 8,00040

Thông số kỹ thuật (VMC-1100S/VMC-1270S/VMC-1400S)

Thông Số Kỹ Thuật		Đơn Vị	VMC-1100S	VMC-1270S	VMC-1400S
TRỤC CHÍNH	Côn trục chính		BT40	BT50	BT50
	Đường kính ổ bi trong trục chính	mm	Φ70	Φ100
	Khoảng cách tâm trục chính đến cột máy	mm	760
	Tốc độ trục chính	mm	40 – 8,000	40 – 6,000 (8,000)	40 – 6,000 (8,000)
BÀN LÀM VIỆC	Kích thước bàn(mm)	mm	1,300×700	1,500×700	1,600×700
	Hành trình trục X(mm)	mm	1,140	1,300	1,400
	Hành trình trục Y	mm	710	710	710
	Hành trình trục Z	mm	610	610	610
	Tải trọng lớn nhất trên bàn máy	kg	1,000	1,200	1,500
	Khoảng cách từ lỗ côn trục chính đến mặt bàn	mm	110~720
	Rãnh chữ T (WxDxN)	mm	18 x 125 x 5
TỐC ĐỘ CHẠY DAO	Chạy dao nhanh các trục X/Y/Z	m/ph	20 / 20 / 16
TỐC ĐỘ CHẠY DAO	Chạy dao nhanh khi gia công X/Y/Z	m/ph	10
HỆ THỐNG THAY DAO TỰ ĐỘNG	Kiểu		Có tay máy
	Số lượng dao	ổ	20/24	24/32
	Đường kính dao lớn nhất	mm	Φ90 / ϕ100	Φ115 / ϕ125
	Chiều dài dao lớn nhất	mm	250	350
	Khối lượng dao lớn nhất	kg	8	15
ĐỘNG CƠ	Trục chính	kw	7. 5 / 11	11 / 15
	Trục X/Y/Z (Mitsubishi)	kw	HF354 (3. 5)
	Trục X/Y/Z (Siemens)	kw	1FK7083 (4. 17)
	Trục X/Y/Z (Fanuc)	kw	βiS 22 (2. 5) or aiF 22 (3. 0)
	Trục X/Y/Z (Fagor)	kw	FXM54. 3 (5. 2)
	Trục X/Y/Z (Heidenhain)	kw	QSY155D (5. 68)
CÁC THÔNG SỐ KHÁC	Áp suất khí nén	kg/cm2	6
	Điện áp yêu cầu	V	220 / 3 Pha
	Công suất yêu cầu	kVA	30
	Dung tích bình chứa dung dịch làm mát	L	350
	Khối lượng máy	kg	9,000	10,000	11,000
	Kích thước máy (LxHxW)	mm	3,250×3,000×3,080	3, 490×3,000×3,080	3, 890×3,000×3,080

Thông số kỹ thuật (VMC-1500S/VMC-1700S/VMC-2000S)

Thông Số Kỹ Thuật			Đơn Vị	VMC-1500S	VMC-1700S	VMC-2000S
TRỤC CHÍNH	Côn trục chính			BT50	BT50 or BT40(OPT)	BT40
	Đường kính ổ bi trong trục chính		mm	Φ100	Φ100 or Φ70	Φ70
	Khoảng cách từ tâm trục chính đến cột máy		mm	950
	Tốc độ trục chính (vòng/phút)	Kiểu dây đai	vòng/ph	40 – 8,000	40 – 6,000 (8,000)
		Kiểu bánh răng	vòng/ph	L: 40 ~ 1,750H:1,751 ~ 8,000	L: 40 ~ 1,500 H:1,501 ~ 6,000
BÀN LÀM VIỆC	Kích thước bàn		mm	1,700 x 850	2,000 x 850	2,200 x 850
	Hành trình trục X		mm	1,500	1,700	2,000
	Hành trình trục Y		mm	900	900	900
	Hành trình trục Z		mm	850	850	850
	Tải trọng lớn nhất trên bàn máy		kg	2,000	2,500	3,000
	Khoảng cách từ lỗ côn trục chính đến mặt bàn		mm	150 ~ 1,000
	Rãnh chữ T (WxDxN)		mm	18 x 150 x 5
TỐC ĐỘ CHẠY DAO	Chạy dao nhanh các trục X/Y/Z (m/phút)		m/ph	16 / 16 / 12
	Chạy dao nhanh khi gia công X/Y/Z (m/phút)		m/ph	8
HỆ THỐNG THAY DAO TỰ ĐỘNG	Kiểu			ARM có tay máy
	Số lượng dao		ổ	20/24		24/32
	Đường kính dao lớn nhất		mm	Φ90/ϕ100	Φ115/ϕ127 Φ90/ϕ100	Φ115/ϕ127
	Chiều dài dao lớn nhất		mm	250	350 or 250	350
	Khối lượng dao lớn nhất		kg	8	15 or 8	20
ĐỘNG CƠ	Trục chính		kw	11 / 15		15 / 18. 5
	Trục X/Y/Z(Mitsubishi)		kw	HF453 (4. 5)		HF703 (7. 0)
	Trục X/Y/Z(Siemens)		kw	1FK7101 (7. 03)
	Trục X/Y/Z(Fanuc)		kw	αiF 22 (4. 0)	αiF 30 (7. 0)
	Trục X/Y/Z(Fagor)		kw	FXM75. 2 (7. 04)
	Trục X/Y/Z(Heidenhain)		kw	QSY155F (6. 0)	QSY190D (9. 6)
CÁC THÔNG SỐ KHÁC	Áp suất khí nén		kg/cm2	6
	Dung tích bình chứa dung dịch làm mát		L	700
	Điện áp yêu cầu		V	220V / 3 Pha
	Công suất yêu cầu		kVA	40
	Khối lượng máy		kg	14	15	16
	Kích thước máy (LxHxW)		mm	3, 950×3,200 x2, 900	4, 450×3,200 x2, 900	5,000×3,200 x2, 900
