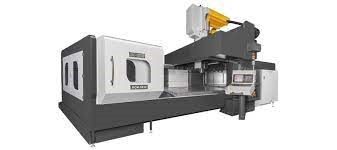

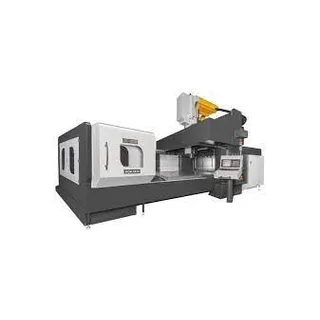

Máy phay CNC Đài Loan TAKANG DCM 3252

Thông Số

DCM 32 Series

3242

3252

3260

BÀN LÀM VIỆC

Chiều dài

4,000 mm (157.4″)

5000 mm (196. 8″)

6000 mm (236. 2″)

Chiều rộng

2,600mm (102. 3″)

Kích thước rãnh chữ T
(W x P x N)

28 mm x 200 mm x 13 (1. 1″ x 7. 8 ” x 13)

Khối lượng phôi lớn nhất

18,000 kg

20000 kgs

22000 kgs

HÀNH TRÌNH

Hành trình trục X

4200mm (165. 3″)

5200mm (204. 7″)

6000mm (236. 2″)

Hành trình trục Y

3200mm (126″)

Hành trình trục Z

1100 mm (43. 3″) / 1400 mm (55. 1″)

Khoảng cách từ tâm trục chính đến mặt bàn

300 ~ 1400 mm / 300 ~ 1700 mm (OPT. )
(11. 8” ~ 55. 1”) / (11. 8” ~ 66. 9”) (OPT. )

Khoảng cách từ tâm trục chính đến cột

430 mm (16. 9″)

Khoảng cách giữa hai cột đứng

3250mm (128″)

TRỤC CHÍNH

Công suất

22 kw / 26 kw

Tốc độ

6,000 vòng/phút

Côn trục chính

BT50

TỐC ĐỘ

Chạy dao nhanh khi gia công

5 ~ 10,000 mm/phút

Chạy dao nhanh các trục (X/Y/Z)

12/15/15 m/phút

10 / 15 / 15 m/phút

Số lượng dao

32

Kích thước dao

Ø125mm (4. 9″)

Kích thước dao lớn nhất

Ø200mm (7. 8″)

Chiều dài dao lớn nhất

400mm (15. 7″)

Khối lượng dao lớn nhất

20 kg

Kiểu côn

BT5045°

CÁC THÔNG SỐ KHÁC

Công suất máy

50~60 KVA

Áp suất khí nén

6. 5 kg/cm2

Chiều dài máy

11,400mm (449″)

1,3400mm (528″)

15, 400mm (607″)

Chiều rộng máy

6, 400mm (252”)

Chiều cao máy

5,500mm(216. 5”)

Khối lượng máy

55 tấn

60 tấn

65 tấn
