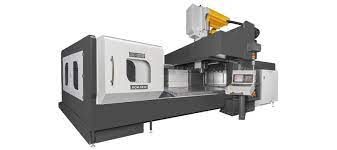

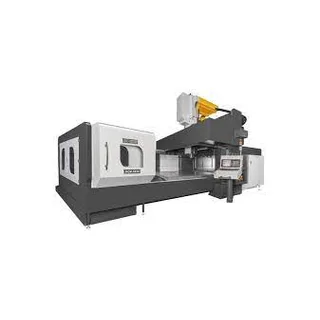

Máy phay CNC Đài Loan TAKANG DCM 2460

Thông Số

DCM 24 Series

2432

2442

2452

2460

BÀN LÀM VIỆC

Chiều dài (mm(in))

3, 300 (129. 9″)

4, 300 (169. 3″)

5, 300 (208. 6″)

6,200 (244″)

Chiều rộng (mm(in))

2,000 (78. 7″)

Kích thước rãnh

chữ T
(W x P x N)

22mmx250mmx7(0.86″x9. 8 “x 7)

28mm x 180mm x 11(1. 1″ x 7 ” x 11)

Khối lượng phôi lớn nhất (kg)

16,000

20,000

HÀNH TRÌNH

Hành trình trục X (mm(in))

3,200(126″)

4,200(165. 3″)

5,200 (204. 7″)

6,000(236. 2″)

Hành trình trục Y (mm(in))

2,400 (94. 5″)

Hành trình trục Z (mm(in))

800 (31. 5″) / 1100 (43. 3″) (OPT. )

Khoảng cách từ tâm trục chính đến mặt bàn (mm(in))

300 ~ 1,100 / 300~ 1,400 (OPT. )
(11. 8″ ~ 43. 3 “) / (11. 8” ~ 55. 1 “) (OPT. )

Khoảng cách từ tâm trục chính đến cột (mm(in))

435 (17. 1″)

Khoảng cách giữa hai cột đứng (mm(in))

2,450 (96. 5″)

TRỤC CHÍNH

Công suất trục chính

22 kw / 26 kw

Tốc độ (vòng/phút)

6,000

Côn trục chính

BT50

TỐC ĐỘ

Chạy dao nhanh khi gia công (mm/phút)

5 ~ 8,000

Chạy dao nhanh các trục (X/Y/Z) (m/phút)

15 / 15 / 12

Động cơ các trục (X/Y/Z)

αi40 / αi30 / αi30 (6 / 7 / 7 kw)

HỆ THỐNG THAY DAO

Số lượng dao

24

Kích thước dao (mm(in)

Ø125 (4. 9″)

Kích thước dao lớn nhất (mm(in))

Ø200 (7. 8″)

Chiều dài dao lớn nhất (mm(in))

400(15. 7″)

Khối lượng dao lớn nhất (kg)

28

Kiểu côn

BT 50 45°

CÁC THÔNG SỐ KHÁC

Công suất máy (KVA)

60

Áp suất khí nén (kgs/cm2)

6

Chiều dài máy (mm(in))

9, 400 (370″)

11,400 (449″)

13, 400 (528″)

15, 400 (607″)

Chiều rộng máy (mm(in))

5600 (221″) / 6900 (272″) (OPT. ) with AAC

Chiều cao máy (mm(in))

4700(185″) / 5600 (221″) (OPT. )
chiều cao máy tăng 300mm khi trục Z lên hết hành trình

Khối lượng máy

45 / 49 tấn

51 / 55 tấn

58 / 62 tấn

65 / 69 tấn
