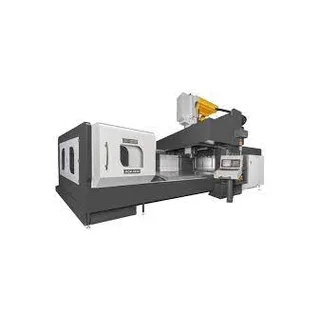

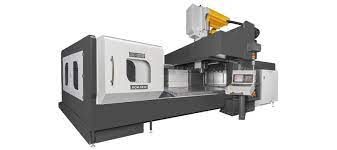

Máy phay CNC Đài Loan TAKANG DCM 2442A

Thông Số

DCM 21 Series

DCM 24 Series

2142

2152

2442A

2452A

BÀN LÀM VIỆC

Chiều dài (mm(in))

4,000(157.4″)

5,000 (196. 8″)

4,000 (157.4″)

5,000 (196. 8″)

Chiều rộng (mm(in))

1,800 (70.8″)

2000 (78. 7″)

Kích thước rãnh chữ T
(W x P x N)

22 mm x 150 mm x 11
(0.86″ x 5. 9 ” x 11)

22 mm x 150 mm x 13 (0.86″ x 5. 9 ” x 13)

Khối lượng phôi lớn nhất (kg)

18,000

20,000

18,000

20,000

HÀNH TRÌNH

Hành trình trục X (mm(in))

4,200 (165. 3″)

5,200(204. 7″)

3,200(126″)

4,200 (165. 3″)

Hành trình truc Y (mm(in))

2,100 (82. 6″)

2,400 (94. 5″)

Hành trình trục Z (mm(in))

800 (31. 5″)

800 (31. 5″)

Khoảng cách từ tâm trục chính đến mặt bàn (mm(in))

100 ~ 900 (3. 9″ ~ 35. 4 “)

100 ~ 900 (3. 9″ ~ 35. 4 “)

Khoảng cách từ tâm trục chính đến cột (mm(in))

430 (16. 9″)

Khoảng cách giưa hai cột đứng (mm(in))

2150 (84. 6″)

2450 (96. 5″)

TRỤC CHÍNH

Công suất (kw)

18. 5 / 22

Tốc độ (vòng/phút)

6,000

Kiểu côn trục chính

BT50

TỐC ĐỘ

Chạy dao nhanh khi gia công (mm/phút)

5 ~ 12,000

5 ~ 12,000

Chạy dao nhanh các trục (X/Y/Z) (m/phút)

18/20/15

15/20/15

18/20/15

15/20/15

HỆ THỐNG THAY DAO TỰ ĐỘNG

Số lượng dao

24

Kích thước dao (mm(in))

Ø110(4. 3″)

Kích thước dao lớn nhất (mm(in))

Ø200(7. 8″)

Chiều dài dao lớn nhất (mm(in))

350(13. 7″)

Khối lượng dao lớn nhất (kg)

18

Kiểu côn

BT 50

CÁC THÔNG SỐ KHÁC

Công suất máy (KVA)

40~50

Áp suất khí nén

(kg/cm2)

6. 5

Chiều dài máy (mm(in))

11,100 (437″)

13, 100 (515. 7″)

11,100 (437″)

13, 100 (515. 7″)

Chiều rộng máy (mm(in))

4850 (191″)

5150mm (203″)

Chiều cao máy (mm(in))

4570 (180″)

Khối lượng máy (tấn)

38

43

42

45
