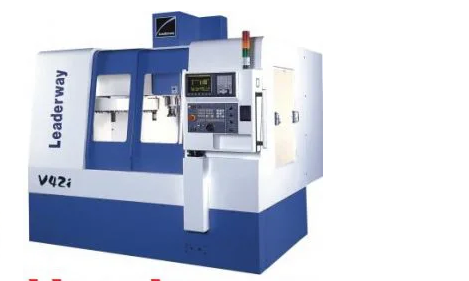

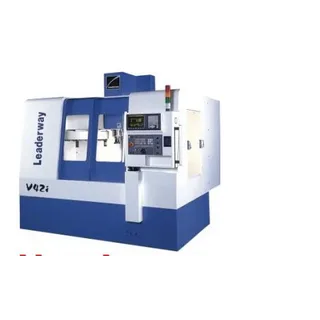

Máy phay CNC Đài Loan Leaderway V42i

Thông số kỹ thuật

Bảo hành	12 tháng

Đặc điểm nổi bật

Thông số kỹ thuật Máy phay CNC Đài Loan Leaderway V-33i / V-42iThông SốĐơn vịV33i (V3420)V42i (V4220) TRỤC CHÍNHTốc độ trục chínhVòng/phút10,00010,000Côn trục chínhno.BT40BT40Chạy dao nhanh các trục X / Y / Zm/phút30/30/2030/30/20Chạy dao khi gia

Thông số kỹ thuật Máy phay CNC Đài Loan Leaderway V-33i / V-42i

Thông Số		Đơn vị	V33i (V3420)	V42i (V4220)
TRỤC CHÍNH	Tốc độ trục chính	Vòng/phút	10,000	10,000
	Côn trục chính	no.	BT40	BT40
	Chạy dao nhanh các trục X / Y / Z	m/phút	30/30/20	30/30/20
	Chạy dao khi gia công X / Y / Z	m/phút	1-10	1-10
BÀN LÀM VIỆC	Khoảng cách từ bàn làm việc đến mặt sàn	mm	840	875
	Kích thước bàn	mm x mm	960 x 515	1,200 x 515
	Khối lượng phôi lớn nhất	kg	350	400
	Kích thước rãnh chữ T		4-18T x 125	5-18T x 100
HÀNH TRÌNH	Trục X	mm	860	1,066
	Trục Y	mm	510	510
	Trục Z	mm	500	500
	Khoảng cách từ lỗ côn trục chính tới mặt bàn	mm	120 – 620	85 – 585
	Khoảng cách từ tâm trục chính tới ray trên cột	mm	520	520
HỆ THỐNG THAY DAO TỰ ĐỘNG	Kiểu hệ thống thay dao		Kiểu Trống	Kiểu Trống
	Số lượng dao trên ổ dao	no.	16	16
	Đường kính dao lớn nhất trên ổ dao khi không có dao ở ổ dao liền kề	mm	125	125
	Đường kính dao lớn nhất khi có đầy đủ dao trên ổ dao	mm	100	100
	Khối lượng dao lớn nhất	kg	7	7
	Thời gian thay dao	giây	8 ~ 14	8 ~ 14
ĐỘ CHÍNH XÁC	Sai số vị trí	mm	VDI/DGQ 3, 441 0.015	VDI/DGQ 3, 441 0.015
ĐỘ CHÍNH XÁC	Sai số lặp lại	mm	VDI/DGQ 3, 4410.01	VDI/DGQ 3, 4410.01
CÁC THÔNG SỐ KHÁC	Không gian máy	mm	2, 875 x 2, 860	2, 875 x 3,200
	Chiều cao máy	mm	2,500	2,500
	Khối lượng máy	kg	4,200	4, 600
	Áp suất khí	bar	6	6
	Công suất nguồn	KVA	20	20
	Bộ điều khiển		0iMD	0iMD
	Màn hình hiển thị		8. 4” Color	8. 4” Color
