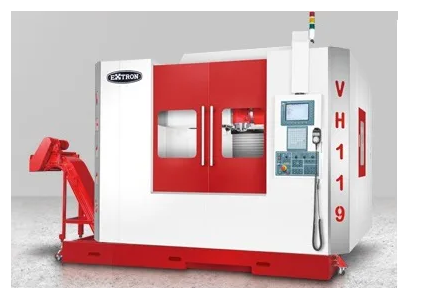

Máy phay CNC Đài Loan EXTRON VH-119U

Thông số kỹ thuật

Bảo hành	12 tháng

Đặc điểm nổi bật

Thông số kỹ thuật máy phay CNC Đài Loan EXTRON VH-119UThông SốVH-119UHành trìnhHành trình trục X (mm)1,100Hành trình trục Y (mm)900Hành trình trục Z (mm)830Phạm vi quay trục A-30˚ ~ +120˚Phạm vi quay trục B–Phạm vi quay trục C360˚ (Ø 700 mm)Bàn làm

Thông số kỹ thuật máy phay CNC Đài Loan EXTRON VH-119U

Thông Số	VH-119U
Hành trình
Hành trình trục X (mm)	1,100
Hành trình trục Y (mm)	900
Hành trình trục Z (mm)	830
Phạm vi quay trục A	-30˚ ~ +120˚
Phạm vi quay trục B	–
Phạm vi quay trục C	360˚ (Ø 700 mm)
Bàn làm việc
Kích thước bàn (hướng X) (mm)	700
Kích thước bàn (hướng Y) (mm)	700
Tải trọng lớn nhất trên bàn (kg)	1,200
Trục chính
Kiểu côn trục chính	BT40
Tốc độ trục chính	Trục chính cài sẵn 15,000 rpm
Công suất động cơ (cont. / 30 min)	14, 3 kW
Tốc độ chạy dao
Tốc độ chạy dao nhanh trục X (m/phút)	30
Tốc độ chạy dao nhanh trục Y (m/phút)	30
Tốc độ chạy dao nhanh trục Z (m/phút)	24
Tốc độ cắt khi có tải (m/phút)	10
Độ chính xác
Sai số vị trí (JIS B 6338)	± 0.010 mm/ toàn hành trình
Sai số vị trí (VDI 3441)	P ≤ 0.010 mm/ toàn hành trình
Sai số lặp lại (JIS B 6338)	± 0.003 mm
Sai số lặp lại (VDI 3441)	Ps max ≤ 0.005/ toàn hành trình
Hệ thống thay dao tự động
Số lượng dao	Dạng xích 32 dao (Opt. 40 dao)
Đường kính dao lớn nhất (mm)	Ø 76/ Ø127
Chiều dài dao lớn nhất (mm)	300
Trọng lượng dao lớn nhất (kg)	7
Các thông số khác
Nguồn yêu cầu	60 kVA
Áp suất khí nén yêu cầu (kg/cm2)	5 ~ 8 (5)
Trọng lượng máy (kg)	8, 800
