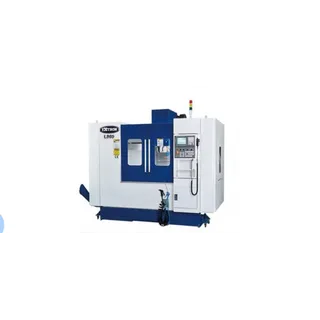

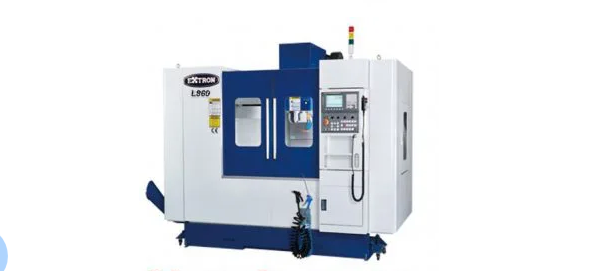

Máy phay CNC Đài Loan Extron L860

Thông số kỹ thuật

Bảo hành	12 tháng

Đặc điểm nổi bật

Thông số kỹ thuật máy phay CNC Đài Loan Extron LU85/L860Thông SốĐƠN VỊLU85L860HÀNH TRÌNHHành trình trục Xmm860Hành trình trục Ymm540Hành trình trục Zmm770660Khoảng cách từ tâm trục chính đến ray trên cộtmm611Khoảng cách từ lỗ côn trục chính tới mặt

Thông số kỹ thuật máy phay CNC Đài Loan Extron LU85/L860

Thông Số		ĐƠN VỊ	LU85	L860
HÀNH TRÌNH	Hành trình trục X	mm	860
	Hành trình trục Y	mm	540
	Hành trình trục Z	mm	770	660
	Khoảng cách từ tâm trục chính đến ray trên cột	mm	611
	Khoảng cách từ lỗ côn trục chính tới mặt bàn	mm	170 ~ 940	150 ~ 810
BÀN LÀM VIỆC	Kích thước bàn	mm	932 x 502
	Kích thước rãnh chữ T (WxNxD)	mm	18 x 4 x 130
	Tải trọng lớn nhất trên bàn	kg	600
TRỤC CHÍNH	Kiểu côn trục chính		BT40
	Tốc độ trục chính	v/ph	15,000	8,000 (10,000/15,000)
	Công suất động cơ (cont. / 30 min)	kW	7. 5 / 11
	Tốc độ chạy dao nhanh trục X	m/ph	30
TỐC ĐỘ CHẠY DAO	Tốc độ chạy dao nhanh trục Y	m/ph	30
	Tốc độ chạy dao nhanh trục Z	m/ph	24
	Tốc độ cắt khi có tải	m/ph	10
	Số lượng dao	T	Kiểu tay gắp 24T (Opt. 30T)
ATC	Đường kính dao lớn nhất	mm	Ø 80 / Ø 150
	Chiều dài dao lớn nhất	mm	300
	Trọng lượng dao lớn nhất	kg	7
	Sai số vị trí (JIS B 6338)	mm	±0.010 mm / Toàn hành trình
ĐỘ CHÍNH XÁC	Sai số vị trí (VDI 3441)	mm	P ≤ 0.010 mm / Toàn hành trình
	Sai số lặp lại (JIS B 6338)	mm	± 0.003 mm
	Sai số lặp lại (VDI 3441)	mm	Psmax ≤ 0.005 mm
	Nguồn yêu cầu	kVA	38	32
THÔNG SỐ KHÁC	Áp suất khí nén tối thiểu	kg/cm2	5 ~ 8 (5)
	Dung tích thùng chứa dung dịch làm mát	lít	240
	Khối lượng máy	kg	6, 500	5, 800
