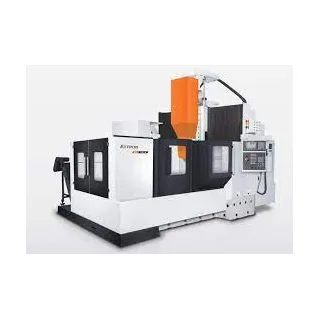

Máy phay CNC Đài Loan EXTRON DL-3220

Thông số kỹ thuật

Bảo hành	12 tháng

Đặc điểm nổi bật

Thông số kỹ thuật Máy phay CNC Đài Loan EXTRON DL-3220/ DL-4220Thông SốDL-3220DL-4220Hành trìnhHành trình trục X (mm)3,2004,200Hành trình trục Y (mm)2,200Hành trình trục Z (mm)820Khoảng cách từ lỗ côn trục chính tới mặt trên của bàn212 ~ 1,032Khoảng

Thông số kỹ thuật Máy phay CNC Đài Loan EXTRON DL-3220/ DL-4220

Thông Số	DL-3220		DL-4220
Hành trình
Hành trình trục X (mm)	3,200		4,200
Hành trình trục Y (mm)	2,200
Hành trình trục Z (mm)	820
Khoảng cách từ lỗ côn trục chính tới mặt trên của bàn	212 ~ 1,032
Khoảng cách giữa hai cột	2,300
Bàn làm việc
Kích thước bàn (hướng X)	3, 160		4,160
Kích thước bàn (hướng Y)	2,000
Tải trọng lớn nhất trên bàn (kg)	12,000		15,000
Trục chính
Kiểu côn trục chính	BT50
Tốc độ trục chính (vòng/phút)	Trục chính điều khiển trực tiếp 4,500 (Opt. 6,000/8,000)
Công suất động cơ(cont. / 30 min)	15/18. 5 kW (Opt. 18. 5 / 22kW)
Tốc độ chạy dao
Tốc độ chạy dao nhanh trục X (m/phút)	15
Tốc độ chạy dao nhanh trục Y (m/phút)	15
Tốc độ chạy dao nhanh trục Z(m/phút)	15
Tốc độ cắt khi có tải (m/phút)	10
Độ chính xác
Sai số vị trí (JIS B 6338)	± 0.005 / 300 mm
Sai số vị trí (VDI 3441)	P ≤ 0.025 mm			P ≤ 0.030 mm
Sai số lặp lại (JIS B 6338)	± 0.003 mm
Sai số lặp lại (VDI 3441)	Ps ≤ 0.003 mm
Chức năng thay dao tự động
Số lượng dao	Tay gắp 32 dao(Opt. 40T)
Đường kính dao lớn nhất (mm)	Ø 125 / Ø250
Chiều dài dao lớn nhất (mm)	400
Khối lượng dao lớn nhất (kg)	20
Các thông số khác
Nguồn yêu cầu	57kVA
Áp suất khí nén yêu cầu (min)	5~8 (5) kg/cm2
Dung tích thùng chứa thủy lực	140 lit
Dung tích thùng chứa dầu bôi trơn	8 lit
Dung tích thùng chứa dung dịch làm mát	420 lit
Khối lượng máy (kg)	26,000	30,000
