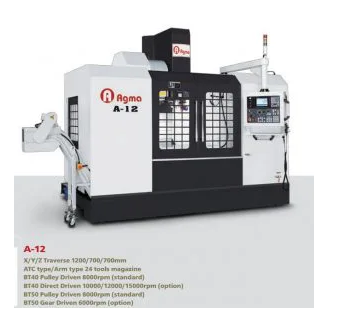

Máy phay CNC Đài Loan AGMA A-12

Thông số kỹ thuật

Bảo hành	12 tháng

Đặc điểm nổi bật

Model A-12Đơn vịA-12Trục chínhKiểu trục chínhNO. 40/NO. 50Truyền độngTruyền động đai (BT-40)/(BT-50)Tốc độ trục chínhvg/phP8000 (BT-40)/P8000 (BT-50)Đường kính trục chínhmm150 (BT-40)/190 (BT-50)Bàn máyKích thước bànmm1,350 x 700Rãnh Tmm5x18x125Tải

Model A-12	Đơn vị	A-12
Trục chính	Kiểu trục chính		NO. 40/NO. 50
	Truyền động		Truyền động đai (BT-40)/(BT-50)
	Tốc độ trục chính	vg/ph	P8000 (BT-40)/P8000 (BT-50)
	Đường kính trục chính	mm	150 (BT-40)/190 (BT-50)
Bàn máy	Kích thước bàn	mm	1,350 x 700
	Rãnh T	mm	5x18x125
	Tải trọng bàn	Kgs	1,200
Hành trình &	Trục X	mm	1,200
	Trục Y	mm	700
	Trục Z	mm	700
	Khoảng cách từ mũi trục chính tới mặt bàn máy	mm	120 ~ 820
	Khoảng cách từ tâm trục chính tới bề mặt cột	mm	820
	Chạy dao nhanh (X/Y/Z)	m/phút	X, Y, Z:32/32/24
	Tốc độ cắt	mm/phút	X, Y, Z: 1 ~ 10,000
Thay dao tự động	Cán dao		BT-40/BT-50
	Khóa chuôi côn		MAS P40T-1(45°)/MAS P50T-1(45°)
	Ổ dao	pcs	24
	Đường kính dao lớn nhất (Đủ dao)	mm	φ80/φ125(for BT-40)/φ125/φ250 (for BT-50)
	Chiều dài dao lớn nhất	mm	300
	Khối lượng dao lớn nhất	Kgs	6 (BT-40)/15 (BT-50)
	Kiểu thay dao tự động		Tay máy
Động cơ	Trục chính(Cont. /30 min)	kw	7. 5/11(10/15) BT-40/ 11/15(15/20) BT-50
Động cơ	Trục X/Y/Z	kw	4 / 4 / 7
Trục vít me	Trục X(Đường kính/Bước/Cấp chính xác)		φ45/P12/C3
	Y Axis(Đường kính/Bước/Cấp chính xác)		φ45/P12/C3
	Z Axis(Đường kính/Bước/Cấp chính xác)		φ45/P12/C3
	Vòng bi 3 trục (Motor End / Bearing End)		35TAC72B/(4/2)
Ray dẫn hướng 3 trục	Trục X		Ray dẫn hướng rộng 45mm / 3 Slider / 2-Track
	Trục Y		Ray dẫn hướng rộng 45mm/ 2 Slider / 4-Track
	Trục Z		Ray dẫn hướng rộng 45mm/ 3 Slider / 2-Track
Các thông số khác	Chiều cao máy	mm	3,200
	Dài x rộng	mm	3,600*3, 350
	Trọng lượng máy	Kgs	8, 450
	Bộ điều khiển		OiM

Model A-12	Đơn vị	A-12
Trục chính	Kiểu trục chính		NO. 40/NO. 50
	Truyền động		Truyền động đai (BT-40)/(BT-50)
	Tốc độ trục chính	vg/ph	P8000 (BT-40)/P8000 (BT-50)
	Đường kính trục chính	mm	150 (BT-40)/190 (BT-50)
Bàn máy	Kích thước bàn	mm	1,350 x 700
	Rãnh T	mm	5x18x125
	Tải trọng bàn	Kgs	1,200
Hành trình &	Trục X	mm	1,200
	Trục Y	mm	700
	Trục Z	mm	700
	Khoảng cách từ mũi trục chính tới mặt bàn máy	mm	120 ~ 820
	Khoảng cách từ tâm trục chính tới bề mặt cột	mm	820
	Chạy dao nhanh (X/Y/Z)	m/phút	X, Y, Z:32/32/24
	Tốc độ cắt	mm/phút	X, Y, Z: 1 ~ 10,000
Thay dao tự động	Cán dao		BT-40/BT-50
	Khóa chuôi côn		MAS P40T-1(45°)/MAS P50T-1(45°)
	Ổ dao	pcs	24
	Đường kính dao lớn nhất (Đủ dao)	mm	φ80/φ125(for BT-40)/φ125/φ250 (for BT-50)
	Chiều dài dao lớn nhất	mm	300
	Khối lượng dao lớn nhất	Kgs	6 (BT-40)/15 (BT-50)
	Kiểu thay dao tự động		Tay máy
Động cơ	Trục chính(Cont. /30 min)	kw	7. 5/11(10/15) BT-40/ 11/15(15/20) BT-50
Động cơ	Trục X/Y/Z	kw	4 / 4 / 7
Trục vít me	Trục X (Đường kính/Bước/Cấp chính xác)		φ45/P12/C3
	Y Axis (Đường kính/Bước/Cấp chính xác)		φ45/P12/C3
	Z Axis (Đường kính/Bước/Cấp chính xác)		φ45/P12/C3
	Vòng bi 3 trục (Motor End / Bearing End)		35TAC72B/(4/2)
Ray dẫn hướng 3 trục	Trục X		Ray dẫn hướng rộng 45mm / 3 Slider / 2-Track
	Trục Y		Ray dẫn hướng rộng 45mm/ 2 Slider / 4-Track
	Trục Z		Ray dẫn hướng rộng 45mm / 3 Slider / 2-Track
Các thông số khác	Chiều cao máy	mm	3,200
	Dài x rộng	mm	3,600*3, 350
	Trọng lượng máy	Kgs	8, 450
	Bộ điều khiển		OiMF
