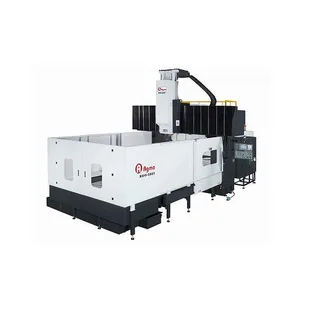

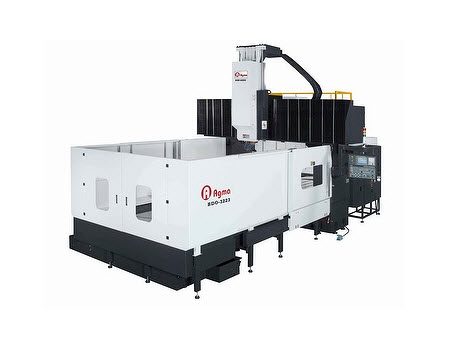

Máy phay CNC cỡ lớn Agma BDO-2223
- Bảo hành
- 12 tháng
Liên hệ
Giá tốt nhất theo thời điểm — đặt hàng, gọi hoặc chat để được báo giá.
Tình trạng:
Còn hàng
Chỉ còn sản phẩm
Sản phẩm đang còn hàng — tạm thời chưa nhận đặt hàng.
Xem chi nhánh có hàng
Khu vực này chưa có chi nhánh còn hàng — chọn khu vực khác hoặc đặt hàng online.
Thông số kỹ thuật
| Bảo hành | 12 tháng |
|---|
Đặc điểm nổi bật
THÔNG SỐ CHUNGHãng sản xuấtAGMAÁp suất khí nén6 Kg / cm²Kích thước máy67600x5100x3900mmTrọng lượng(Kg)28000BÀN MÁYKích thước bàn máy2000mmx2000mmTải trọng bàn(Kg)8000Khoảng cách từ mặt bàn tới lỗ côn trục chính (mm)200-1200TRỤC CHÍNHLoại côn trục
Nội dung chính
| THÔNG SỐ CHUNG | |
| Hãng sản xuất | AGMA |
| Áp suất khí nén | 6 Kg / cm² |
| Kích thước máy | 67600x5100x3900mm |
| Trọng lượng(Kg) | 28000 |
| BÀN MÁY | |
| Kích thước bàn máy | 2000mmx2000mm |
| Tải trọng bàn(Kg) | 8000 |
| Khoảng cách từ mặt bàn tới lỗ côn trục chính (mm) | 200-1200 |
| TRỤC CHÍNH | |
| Loại côn trục chính | BT50/CAT50 |
| Tốc độ trục chính(Vòng/phút) | 8000 |
| HÀNH TRÌNH | |
| Hành trình dịch chuyển các trục XYZ (mm) | 2200x2100x1000 |
| TỐC ĐỘ & CÔNG SUẤT | |
| Động cơ trục chính(W) | 22000 |
| Công suất động cơ trục X (W) | 7000 |
| Công suất động cơ trục Y (W) | 7000 |
| Công suất động cơ trục Z (W) | 7000 |
