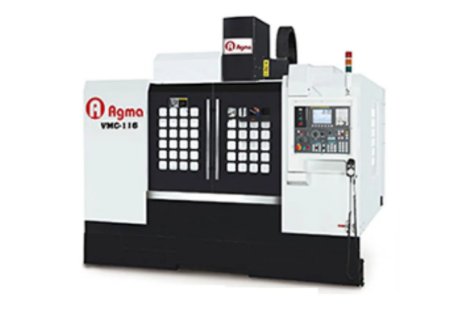

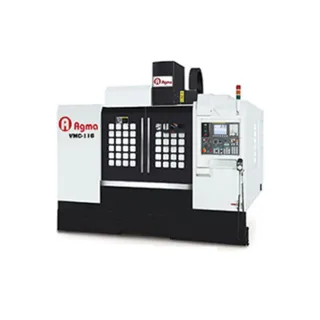

Máy phay CNC AGMA VMC-116

Thông số

Đơn vị

VMC-116

TRỤC CHÍNH

Côn trục chính

No. 50

Kiểu truyền động

Bánh răng/Đai răng

Tốc độ trục chính

vòng/phút

6,000/8000

BÀN LÀM VIỆC

Kích thước bàn

mm

1,200 x 600

Kích thước rãnh chữ T

mm

18 x 6 x 120

Diện tích làm việc

mm

1,100 x 600

Khối lượng phôi lớn nhất

kgs(lbs)

800 (1,760)

HÀNH TRÌNH &TỐC ĐỘ

Trục X

mm

1,100

Trục Y

mm

600

Trục Z

mm

600

Khoảng cách từ lỗ côn trục chính tới mặt bàn

mm

170~770

Khoảng cách từ tâm trục chính đến ray trên cột

mm

645

Chạy dao nhanh các trục

m/phút

X, Y, Z=20, 20, 15

Tốc độ chạy dao khi gia công

mm/phút

X, Y, Z=1~10,000

HỆ THỐNG THAY DAO TỰ ĐỘNG

Loại côn

BT/CAT50

Kiểu chuôi khóa

MAS P50T-1(45º)

Số lượng dao trên ổ dao

24

Đường kính dao lớn nhất trên ổ dao khi không có dao ở ổ dao liền kề

mm

Ø150

Đường kính dao lớn nhất trên ổ dao khi có đầy đủ dao trên ổ dao

mm

Ø125

Chiều dài dao lớn nhất

mm

300

Khối lượng dao lớn nhất

kgs(lbs)

8 (17, 6)

Kiểu hệ thống thay dao

Arm Type

CÔNG SUẤT ĐỘNG CƠ

Trục chính (Cont. /30min. )

kw(HP)

11/15 (15/20)

Trục X/Y/Z (Fanuc)

kw(HP)

3/3/4(4/4/5. 4)

Bôi trơn

kw(HP)

0.025 (0.033)

Làm mát vùng gia công

kw(HP)

0.49 (0.66)

CÁC THÔNG SỐ KHÁC

Chiều cao máy

mm

2, 767

Kích thước máy

mm

3,000x 2,432

Khối lượng máy

kgs(lbs)

8,000(15, 400)

Bộ điều khiển

FANUC 0iMF
