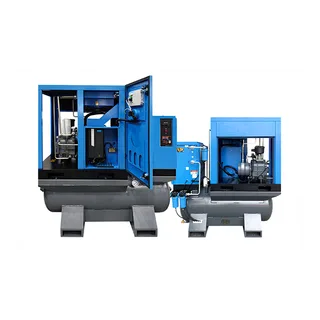

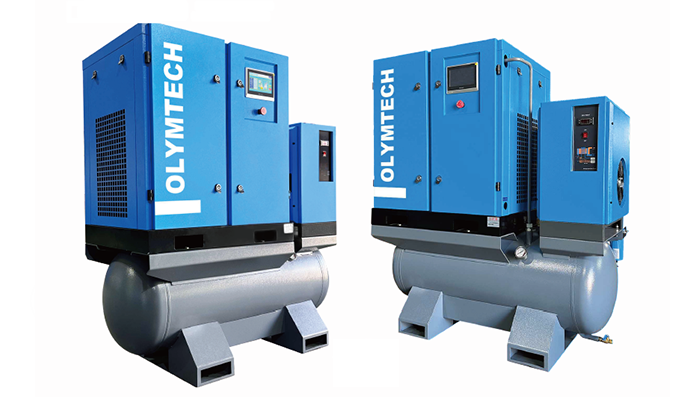

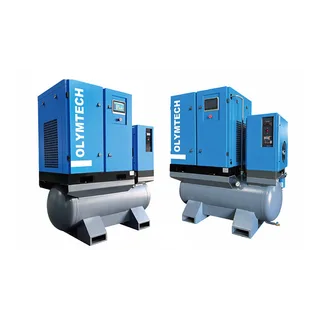

Máy nén khí trục vít 4 trong 1 PM VSD dòng YCTG

TỔNG QUAN MÁY NÉN KHÍ TRỤC VÍT 4 TRONG 1 DÒNG YCTG

Máy nén khí trục vít dòng YCTG là giải pháp khí nén tích hợp dành cho nhà xưởng. Thiết bị kết hợp máy nén khí, bình chứa khí, máy sấy lạnh và bộ lọc chính xác trong một hệ thống. Thiết kế này giúp giảm số lượng thiết bị lắp đặt riêng biệt.

Dòng YCTG sử dụng động cơ nam châm vĩnh cửu làm mát bằng dầu. Theo thông tin nhà cung cấp, động cơ đạt cấp hiệu suất IE5 và chuẩn bảo vệ IP66. Máy còn được trang bị biến tần INOVANCE nhằm điều chỉnh lưu lượng khí theo nhu cầu sử dụng.

Hệ thống xử lý khí tích hợp gồm máy sấy lạnh và bộ lọc 3 cấp. Cấu hình này hỗ trợ loại bỏ hơi ẩm, dầu và các hạt rắn khỏi khí nén. Bình chứa khí giúp dự trữ khí và hỗ trợ ổn định nguồn cấp.

Với thiết kế khép kín, thiết bị hướng đến các xưởng vừa và nhỏ. Hệ thống tích hợp giúp tiết kiệm không gian và đơn giản hóa quá trình lắp đặt. Tuy nhiên, doanh nghiệp vẫn cần kiểm tra chất lượng khí đầu ra theo yêu cầu của từng ứng dụng.

Dòng YCTG có các model từ C7.5YCTG đến C22YCTG. Công suất động cơ dao động từ 7,5 kW đến 22 kW. Các model có tùy chọn áp suất làm việc 8 bar hoặc 10 bar.

ƯU ĐIỂM NỔI BẬT

1. Động cơ nam châm vĩnh cửu IE5 làm mát bằng dầu

Máy sử dụng động cơ nam châm vĩnh cửu làm mát bằng dầu. Theo tài liệu sản phẩm, động cơ đạt cấp hiệu suất IE5 và chuẩn bảo vệ IP66. Thiết kế làm mát bằng dầu hỗ trợ kiểm soát nhiệt độ trong quá trình vận hành.

Cấu hình này được giới thiệu là phù hợp với môi trường nhà xưởng có nhiều bụi. Tuy nhiên, khả năng làm việc thực tế còn phụ thuộc vào điều kiện lắp đặt và bảo trì. Doanh nghiệp nên xác nhận cấp bảo vệ của toàn bộ máy, không chỉ riêng động cơ.

Đầu nén và bình tách dầu được bố trí tích hợp theo mô tả sản phẩm. Cấu trúc này giúp giảm độ phức tạp của hệ thống bên trong. Việc kiểm tra và bảo trì định kỳ cũng có thể thuận tiện hơn khi thực hiện đúng hướng dẫn kỹ thuật.

2. Biến tần INOVANCE thông minh

Máy được trang bị biến tần INOVANCE để điều chỉnh tốc độ động cơ. Hệ thống có thể thay đổi lượng khí đầu ra theo nhu cầu thực tế. Nhờ đó, máy hạn chế việc tiêu hao điện khi nhu cầu khí nén giảm.

Theo thông tin nhà cung cấp, mức tiết kiệm năng lượng có thể đạt 35–45%. Đây là mức tham khảo, không phải kết quả bảo đảm trong mọi điều kiện. Hiệu quả thực tế phụ thuộc vào biểu đồ tải, áp suất cài đặt và thời gian vận hành.

Biến tần còn hỗ trợ hạn chế việc chạy không tải không cần thiết. Việc điều chỉnh phù hợp giúp hệ thống duy trì áp suất ổn định hơn. Doanh nghiệp nên yêu cầu số liệu kiểm chứng nếu cần tính toán hiệu quả đầu tư.

3. Tích hợp máy sấy lạnh và bộ lọc 3 cấp

Một ưu điểm đáng chú ý của dòng YCTG là hệ thống xử lý khí được tích hợp sẵn. Máy sấy lạnh hỗ trợ tách hơi ẩm khỏi khí nén. Điểm sương áp suất được công bố trong khoảng 3–10°C.

Theo tài liệu sản phẩm, hệ thống có thể loại bỏ đến 98% độ ẩm. Kết quả thực tế cần được xác định theo điều kiện vận hành và phương pháp đo. Doanh nghiệp nên kiểm tra điểm sương đầu ra khi ứng dụng yêu cầu kiểm soát độ ẩm chặt chẽ.

Bộ lọc 3 cấp hỗ trợ loại bỏ dầu, nước và các hạt rắn. Tuy nhiên, hiệu quả lọc phụ thuộc vào cấp lọc và thông số của từng lõi lọc. Cần kiểm tra cấp độ lọc, hàm lượng dầu còn lại và chất lượng khí đầu ra theo yêu cầu sử dụng.

4. Bình chứa khí tích hợp

Dòng YCTG có các tùy chọn bình chứa 250 lít và 400 lít theo bảng thông số. Bình chứa hỗ trợ dự trữ khí để đáp ứng nhu cầu sử dụng trong thời gian ngắn. Bình cũng giúp giảm dao động lưu lượng trong một số điều kiện vận hành.

Dung tích bình cần phù hợp với công suất máy và mức tiêu thụ khí. Doanh nghiệp không nên chọn dung tích chỉ dựa trên kích thước tổng thể. Cần xem xét chu kỳ tải, áp suất làm việc và nhu cầu khí tức thời.

5. Thiết kế nhỏ gọn, vận hành ít tiếng ồn

Hệ thống tích hợp giúp giảm số lượng thiết bị cần bố trí riêng. Đây là lợi thế với những nhà xưởng có diện tích hạn chế. Cấu trúc khép kín cũng hỗ trợ sắp xếp khu vực máy gọn gàng hơn.

Theo thông tin được cung cấp, độ ồn vận hành nằm trong khoảng 50–60 dB. Mức thực tế có thể thay đổi theo model, vị trí đo và môi trường lắp đặt. Nên yêu cầu nhà cung cấp xác nhận độ ồn theo điều kiện thử nghiệm cụ thể.

THÔNG SỐ KỸ THUẬT

CÁCH CHỌN MÁY NÉN KHÍ TRỤC VÍT YCTG PHÙ HỢP

Xác định lưu lượng khí cần sử dụng

Trước tiên, doanh nghiệp cần tổng hợp lưu lượng khí của các thiết bị trong nhà xưởng. Tiếp theo, hãy xác định số thiết bị có thể hoạt động đồng thời. Nên tính đến nhu cầu tăng thêm khi mở rộng sản xuất.

Dòng YCTG có lưu lượng công bố từ 0,90 đến 3,60 m³/phút tại các mức áp suất được liệt kê. Lưu lượng giảm khi áp suất tăng ở cùng một số model. Vì vậy, cần chọn máy theo lưu lượng tại áp suất làm việc thực tế.

Chọn áp suất làm việc

Bảng thông số cung cấp hai mức áp suất là 8 bar và 10 bar. Doanh nghiệp cần kiểm tra áp suất yêu cầu tại điểm sử dụng khí. Đồng thời, hãy tính đến tổn thất áp suất trên đường ống, bộ lọc và thiết bị xử lý khí.

Không nên chọn áp suất cao hơn mức cần thiết nếu không có yêu cầu kỹ thuật. Cài đặt phù hợp giúp hệ thống vận hành hiệu quả hơn. Kỹ thuật viên nên kiểm tra áp suất thực tế tại các thiết bị tiêu thụ khí.

Đánh giá nhu cầu khí sạch và khô

Máy sấy lạnh tích hợp phù hợp để xử lý hơi ẩm trong nhiều hệ thống khí nén thông dụng. Tuy nhiên, không phải ứng dụng nào cũng có cùng yêu cầu chất lượng khí. Các ngành yêu cầu khí có độ tinh khiết cao có thể cần giải pháp xử lý bổ sung.

Hãy xác định giới hạn điểm sương, hàm lượng dầu và cấp hạt rắn cần đạt. Sau đó, đối chiếu với thông số của máy sấy và bộ lọc. Việc này giúp tránh thiếu cấu hình khi đưa máy vào sản xuất.

Kiểm tra diện tích lắp đặt

Các model YCTG có kích thước khác nhau tùy công suất và dung tích bình. Cần đo mặt bằng trước khi bố trí thiết bị. Hãy chừa khoảng trống để thông gió, kiểm tra và bảo trì.

Ngoài diện tích, cần kiểm tra tải trọng nền và đường vận chuyển máy. Vị trí lắp đặt nên thuận tiện cho việc thoát nhiệt và xử lý nước ngưng. Hệ thống điện cũng phải đáp ứng đúng yêu cầu của nhà sản xuất.

ỨNG DỤNG

Xưởng sản xuất vừa và nhỏ

Thiết kế tích hợp giúp giảm nhu cầu bố trí nhiều thiết bị riêng biệt. Dòng YCTG có thể được xem xét cho các xưởng có nhu cầu khí nén vừa phải. Model cần được lựa chọn theo lưu lượng và áp suất thực tế.

Dây chuyền đóng gói và lắp ráp

Khí nén có thể cấp cho các cơ cấu điều khiển, xi lanh và thiết bị đóng gói. Máy sấy và bộ lọc tích hợp hỗ trợ cải thiện chất lượng khí đầu ra. Cần xác nhận cấp lọc phù hợp với yêu cầu của dây chuyền.

Xưởng cơ khí

Khí nén thường được dùng cho dụng cụ khí nén và cơ cấu tự động hóa. Việc lựa chọn đúng công suất giúp đáp ứng nhu cầu khi nhiều thiết bị hoạt động. Doanh nghiệp cũng nên kiểm tra tổn thất áp suất trên đường ống.

Cơ sở cần tối ưu không gian

Hệ thống 4 trong 1 tích hợp máy nén, bình chứa, máy sấy lạnh và bộ lọc. Cấu hình này giúp giảm số lượng thiết bị cần bố trí riêng. Đây là điểm đáng cân nhắc khi diện tích phòng máy hạn chế.

LƯU Ý KHI LẮP ĐẶT VÀ BẢO TRÌ

Để duy trì hoạt động ổn định, doanh nghiệp nên thực hiện các công việc sau:

• Kiểm tra nguồn điện: Đảm bảo điện áp và thiết bị bảo vệ phù hợp với model.
• Theo dõi nhiệt độ: Giữ điều kiện thông gió và tản nhiệt theo hướng dẫn.
• Kiểm tra bộ lọc: Thay lõi lọc theo chênh áp hoặc lịch bảo trì quy định.
• Bảo dưỡng máy sấy lạnh: Kiểm tra bộ trao đổi nhiệt và hệ thống thoát nước ngưng.
• Kiểm tra rò rỉ khí: Theo dõi đường ống, đầu nối và van.
• Theo dõi áp suất: Đảm bảo áp suất phù hợp với yêu cầu sử dụng.
• Bảo trì bình chứa: Thực hiện kiểm tra an toàn theo quy định áp dụng.
• Ghi nhận dữ liệu: Theo dõi thời gian chạy, cảnh báo và mức tiêu thụ điện.

Việc bảo trì cần tuân thủ tài liệu hướng dẫn của nhà sản xuất. Không nên tự ý thay đổi thông số bảo vệ. Với các hạng mục điện và bình chịu áp lực, nên sử dụng nhân sự có chuyên môn phù hợp.

MUA MÁY NÉN KHÍ TRỤC VÍT YCTG Ở ĐÂU?

Máy nén khí trục vít dòng YCTG là giải pháp đáng cân nhắc cho doanh nghiệp muốn tích hợp thiết bị nén và xử lý khí. Máy kết hợp động cơ nam châm vĩnh cửu làm mát bằng dầu, biến tần thông minh, bình chứa, máy sấy lạnh và bộ lọc 3 cấp.

Trước khi đầu tư, hãy xác định lưu lượng, áp suất và chất lượng khí cần sử dụng. Đồng thời, kiểm tra kích thước lắp đặt, thông số điện và cấu hình xử lý khí. Những thông tin này giúp lựa chọn model phù hợp hơn với nhu cầu thực tế.

Liên hệ với chúng tôi để được tư vấn lựa chọn máy nén khí trục vít YCTG theo quy mô sản xuất. Hãy cung cấp lưu lượng khí cần dùng, áp suất yêu cầu và điều kiện lắp đặt để được hỗ trợ chi tiết.
