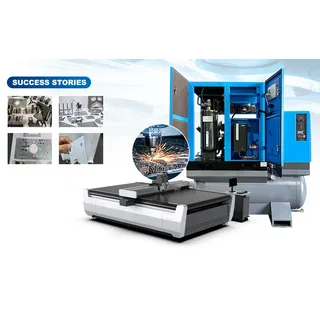

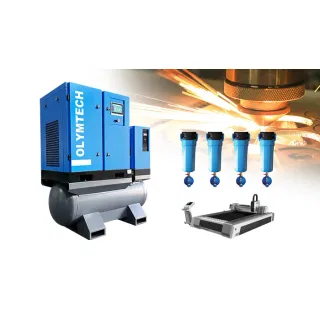

Máy nén khí trục vít 4 trong 1 dòng JCTG-15

TỔNG QUAN MÁY NÉN KHÍ TRỤC VÍT 4 TRONG 1 JCTG-15

Máy nén khí trục vít dòng JCTG-15 4 trong 1  được thiết kế cho các ứng dụng cần khí nén áp suất cao, đặc biệt là cắt laser. Thiết bị có áp suất làm việc tối đa 15 bar, tương đương khoảng 217 psig theo thông số công bố.

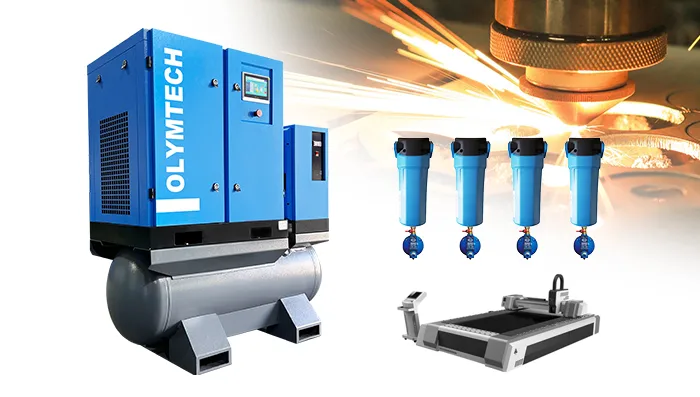

Điểm nổi bật của dòng máy này là thiết kế tích hợp bốn thành phần. Hệ thống bao gồm máy nén khí trục vít, bình chứa khí, máy sấy khí làm lạnh và bộ lọc khí chính xác. Cấu hình đồng bộ giúp đơn giản hóa quá trình bố trí và lắp đặt hệ thống khí nén.

Dòng JCTG sử dụng động cơ nam châm vĩnh cửu kết hợp biến tần VSD. Công nghệ này cho phép điều chỉnh tốc độ theo nhu cầu sử dụng khí. Nhờ đó, máy có thể hỗ trợ duy trì áp suất ổn định và tối ưu mức tiêu thụ năng lượng khi tải thay đổi.

Thiết bị được trang bị màn hình cảm ứng màu để theo dõi trạng thái vận hành. Máy sấy khí làm lạnh và bộ lọc tích hợp hỗ trợ xử lý hơi ẩm, bụi và tạp chất trong khí nén. Đây là những yếu tố cần xem xét khi lựa chọn nguồn khí cho máy cắt laser.

Dòng JCTG-15 có ba model chính gồm J11CTG-15, J15CTG-15 và J22CTG-15. Công suất động cơ lần lượt là 11 kW, 15 kW và 22 kW. Lưu lượng khí được công bố dao động từ 1,00 đến 2,30 m³/phút ở áp suất 15 bar.

ƯU ĐIỂM NỔI BẬT CỦA MÁY NÉN KHÍ JCTG-15

1. Thiết kế tích hợp 4 trong 1, tiết kiệm diện tích

Máy nén khí JCTG-15 kết hợp bốn thành phần trong cùng một hệ thống:

• Máy nén khí trục vít.
• Bình chứa khí nén.
• Máy sấy khí làm lạnh.
• Bộ lọc khí chính xác.

Thiết kế tích hợp giúp giảm nhu cầu bố trí từng thiết bị riêng biệt. Quá trình lắp đặt cũng có thể đơn giản hơn so với hệ thống gồm nhiều máy độc lập.

Cấu hình này phù hợp để xem xét cho xưởng cắt laser có diện tích hạn chế. Tuy nhiên, người dùng vẫn cần chừa khoảng trống để thông gió, kiểm tra và bảo trì. Việc kết nối đường ống cũng cần tuân theo hướng dẫn kỹ thuật của nhà cung cấp.

2. Áp suất 15 bar phục vụ ứng dụng cắt laser

JCTG-15 có áp suất làm việc tối đa 15 bar, tương đương khoảng 217 psig. Mức áp suất này giúp doanh nghiệp xem xét thiết bị cho các ứng dụng cần khí nén áp suất cao.

Trong quá trình cắt laser, nguồn khí nén cần đáp ứng yêu cầu về áp suất, lưu lượng và chất lượng khí của máy cắt. Việc lựa chọn máy nén không nên chỉ dựa vào công suất động cơ.

Doanh nghiệp cần đối chiếu thông số của máy cắt laser với lưu lượng thực tế tại 15 bar. Đồng thời, cần xác nhận yêu cầu về độ khô, hàm lượng dầu và mức tạp chất cho phép.

3. Biến tần Inovance điều chỉnh lưu lượng theo nhu cầu

Dòng JCTG sử dụng biến tần Inovance để điều chỉnh tốc độ động cơ. Khi nhu cầu khí nén thay đổi, hệ thống có thể điều chỉnh tốc độ nhằm đáp ứng tải.

Cơ chế điều khiển VSD hỗ trợ hạn chế việc vận hành ở tốc độ cố định khi nhu cầu khí thấp. Điều này có thể giúp giảm điện năng tiêu thụ trong điều kiện phù hợp.

Biến tần còn hỗ trợ kiểm soát áp suất trong quá trình sử dụng khí. Mức tiết kiệm thực tế phụ thuộc vào đặc điểm tải, chu kỳ cắt laser và cách thiết lập hệ thống.

4. Đầu thổi khí hiệu suất cao

Máy được trang bị đầu thổi khí được giới thiệu là có hiệu suất cao. Thiết kế hướng đến quá trình nén khí ổn định, tối ưu truyền tải năng lượng và giảm tiếng ồn vận hành.

Đầu nén là bộ phận quan trọng ảnh hưởng đến hiệu suất và độ tin cậy của máy. Việc bảo trì đúng lịch giúp thiết bị hoạt động theo điều kiện thiết kế.

Khi đánh giá sản phẩm, doanh nghiệp nên yêu cầu nhà cung cấp cung cấp dữ liệu về hiệu suất năng lượng, độ ồn và lịch bảo trì. Những thông tin này giúp so sánh thiết bị trên cùng điều kiện vận hành.

5. Máy sấy khí và bộ lọc tích hợp

JCTG-15 tích hợp máy sấy khí làm lạnh và bộ lọc khí chính xác. Theo thông tin sản phẩm, máy sấy có khả năng loại bỏ tới 98% độ ẩm. Bộ lọc inline được giới thiệu là sản xuất tại Ý.

Hệ thống xử lý khí giúp giảm hơi ẩm và tạp chất trước khi khí được đưa đến thiết bị sử dụng. Đây là yếu tố cần thiết khi nguồn khí nén phải đáp ứng yêu cầu kỹ thuật của máy cắt laser.

Tuy nhiên, tỷ lệ loại bỏ độ ẩm không thay thế cho thông số điểm sương áp suất. Trước khi mua, doanh nghiệp nên xác nhận cấp lọc, hiệu suất lọc, hàm lượng dầu còn lại và điểm sương áp suất của khí đầu ra.

6. Màn hình cảm ứng màu dễ theo dõi

Máy được trang bị màn hình cảm ứng màu với giao diện trực quan. Người vận hành có thể theo dõi trạng thái hoạt động và các thông số chính theo thời gian thực.

Thông tin hiển thị hỗ trợ kiểm tra tình trạng thiết bị trong quá trình sản xuất. Nhờ đó, việc giám sát vận hành hằng ngày có thể thuận tiện hơn.

Doanh nghiệp nên tìm hiểu các chức năng cảnh báo, lưu lịch sử lỗi và hướng dẫn xử lý sự cố. Đây là những yếu tố hữu ích khi xây dựng quy trình vận hành và bảo trì.

THÔNG SỐ KỸ THUẬT

Bảng thông số các model

Cách lựa chọn model phù hợp

J11CTG-15 – công suất 11 kW

Model này có lưu lượng công bố 1,00 m³/phút tại áp suất 15 bar. Đây là phương án có thể xem xét cho hệ thống cắt laser phù hợp với mức tiêu thụ khí tương ứng. Cần kiểm tra nhu cầu khí thực tế của máy cắt trước khi lựa chọn.

J15CTG-15 – công suất 15 kW

Model có lưu lượng công bố 1,60 m³/phút. Theo cấu hình đề xuất, máy nén 15 kW được ghép với máy laser công suất 1.000–5.000 W. Khả năng đáp ứng còn phụ thuộc vào yêu cầu khí nén của từng máy.

J22CTG-15 – công suất 22 kW

Model có lưu lượng công bố 2,30 m³/phút. Đây là lựa chọn để xem xét cho các hệ thống có nhu cầu khí cao hơn. Nhà cung cấp cần xác nhận khả năng đáp ứng ở điều kiện vận hành thực tế.

ỨNG DỤNG

Hệ thống máy cắt laser kim loại

JCTG-15 được thiết kế hướng đến ứng dụng cắt laser. Nguồn khí nén phù hợp giúp đáp ứng yêu cầu cấp khí của máy trong quá trình gia công.

Trước khi lắp đặt, cần đối chiếu áp suất và lưu lượng của máy nén với yêu cầu từ nhà sản xuất máy laser. Chất lượng khí đầu ra cũng cần phù hợp với quy trình cắt.

Xưởng gia công kim loại

Các xưởng gia công kim loại có thể xem xét dòng máy này khi sử dụng thiết bị cần khí nén áp suất cao. Thiết kế tích hợp giúp giảm số lượng thiết bị phải bố trí riêng.

Việc lựa chọn cần dựa trên tổng nhu cầu khí của dây chuyền. Nếu nhiều thiết bị hoạt động đồng thời, nên tính toán lưu lượng đỉnh và khả năng dự phòng.

Nhà máy cần hệ thống khí nén gọn

Cấu hình 4 trong 1 phù hợp để cân nhắc tại những khu vực hạn chế diện tích lắp đặt. Bình chứa, máy sấy và bộ lọc được tích hợp trong cùng hệ thống.

Doanh nghiệp vẫn cần bố trí mặt bằng đủ rộng cho việc bảo trì. Đồng thời, cần bảo đảm điều kiện thông gió và nhiệt độ môi trường phù hợp với hướng dẫn của nhà sản xuất.

LƯU Ý KHI LẮP ĐẶT VÀ VẬN HÀNH JCTG-15

Để hệ thống khí nén hoạt động phù hợp, doanh nghiệp nên kiểm tra các yếu tố sau:

• Xác nhận lưu lượng: Kiểm tra lưu lượng khí tại áp suất làm việc 15 bar, không chỉ dựa vào công suất động cơ.
• Kiểm tra chất lượng khí: Xác nhận điểm sương áp suất, cấp lọc và hàm lượng dầu còn lại theo yêu cầu máy laser.
• Kiểm tra nguồn điện: Đối chiếu điện áp, số pha và tần số với nhãn máy trước khi đấu nối.
• Bố trí mặt bằng: Chừa không gian để thông gió, kiểm tra và bảo trì.
• Kiểm tra đường ống: Chọn đường ống và phụ kiện phù hợp với áp suất làm việc.
• Bảo trì định kỳ: Kiểm tra bộ lọc, máy sấy, hệ thống thoát nước và các bộ phận theo hướng dẫn kỹ thuật.
• Đánh giá bình chứa: Tuân thủ các yêu cầu an toàn, kiểm định và vận hành áp dụng cho bình chịu áp lực.

Ngoài ra, doanh nghiệp nên yêu cầu nhà cung cấp xác nhận độ ồn, mức tiêu thụ điện và điều kiện bảo hành. Những dữ liệu này hỗ trợ đánh giá chi phí vận hành trong dài hạn.

VÌ SAO NÊN CÂN NHẮC MÁY NÉN KHÍ JCTG-15?

Máy nén khí trục vít JCTG-15 kết hợp thiết kế 4 trong 1 với áp suất làm việc tối đa 15 bar. Hệ thống tích hợp máy nén, bình chứa, máy sấy khí và bộ lọc chính xác.

Biến tần Inovance hỗ trợ điều chỉnh tốc độ theo nhu cầu khí nén. Màn hình cảm ứng màu giúp theo dõi trạng thái vận hành. Máy có ba lựa chọn công suất gồm 11 kW, 15 kW và 22 kW.

Dòng máy này đáng cân nhắc cho các hệ thống cắt laser có yêu cầu khí nén phù hợp. Trước khi đầu tư, cần xác nhận lưu lượng tại 15 bar, chất lượng khí đầu ra và cấu hình điện thực tế.

MUA MÁY NÉN KHÍ JCTG-15 Ở ĐÂU?

Nếu doanh nghiệp đang tìm máy nén khí cho hệ thống cắt laser, dòng JCTG-15 là phương án có thể xem xét nhờ thiết kế tích hợp và áp suất 15 bar. Ba model giúp người dùng lựa chọn công suất theo nhu cầu khí nén của hệ thống.

Trước khi đặt mua, hãy chuẩn bị thông tin về model máy laser, công suất cắt, áp suất và lưu lượng khí yêu cầu. Những dữ liệu này giúp xác định model phù hợp hơn.

Liên hệ với chúng tôi để được tư vấn cấu hình máy nén khí JCTG-15, kiểm tra thông số kỹ thuật và lựa chọn giải pháp phù hợp với nhu cầu sản xuất.
