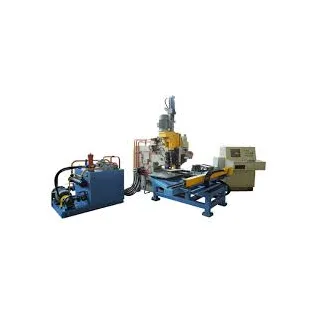

MÁY ĐỘT KHOAN LỖ VÀ LẤY DẤU THÉP BẢN MÃ CNC PPD103B

Thông số kỹ thuật

Bảo hành	12 tháng

Đặc điểm nổi bật

Thông số kỹ thuật Máy đột khoan và lấy dấu thép bản mã, máy đột khoan lấy dấu thép tấm CNC PPD103B.Kích thước thép tấm (L×W): 1500×800mmChiều dày đột thép tấm với vật liệu Q235: Ø5~Ø25mmChiều dày đột thép tấm với vật liệu Q345: Ø5~Ø20Đường kính lỗ

Thông số kỹ thuật Máy đột khoan và lấy dấu thép bản mã, máy đột khoan lấy dấu thép tấm CNC PPD103B.

Kích thước thép tấm (L×W): 1500×800mm
Chiều dày đột thép tấm với vật liệu Q235: Ø5~Ø25mm
Chiều dày đột thép tấm với vật liệu Q345: Ø5~Ø20
Đường kính lỗ đột lớn nhất: Ø26mm
Đường kính lỗ đột lớn nhất tương ứng với chiều dày thép tấm:
Đới với thép có σb≤420Mpa: Ø26×25mm
Đối với thép có b≤610Mpa: Ø26×20mm
Đường kính khoan lớn nhất: Ø50mm
Chiều dày khoan lớn nhất: 100mm
Khoảng cách hai lỗ đột kề nhau nhỏ nhất (mm): 25mm
Lực đột lớn nhất/ Punching force (kN): 1000 kN
Đầu đánh dấu, đánh ký từ thép bản mã/ Number of character box: 1 cái
Kích thước ký tự đánh dấu: 14×10×19mm (10 ký tự）
Lực đánh dấu lớn nhất/ Max. marking force (kN): 800 kN
Bộ điều khiển máy PLC: hãng Mitsubishi
Đầu làm việc của máy bao gồm/ Working Station numbers: 3 đầu (2 đầu đột, 1 đầu đánh dấu, lấy dấu)
Tốc độ hành trình trục X và Y/ Speed of X/Y axis (m/min): 12 m/phút
Độ chính xác làm việc/ Work accuracy: Theo tiêu chuẩn GB2694-2003
Áp lực làm việc của dầu/ Hydraulic pressure: Thấp nhất: 5.5 MPa; Cao nhất: 25 MPa
Áp lực làm việc của khí/ Air supply pressure: 0.5~0.8 MPa
Tổng công suất của máy/ Motor total power (kW): 20 kW
Kích thước máy phủ bì (L x W x H): 3020X2522X1880mm
Trọng lượng máy/ Machine weight: 6800 Kg
Nguồn điện cung cấp: 380V/50Hz/3pha
Nhiệt độ mộ trường máy làm việc/ Local Working Temperature: 10℃-40℃
Dung tích thùng chứa dầu thủy lực/ Oil tank volume: 680L

Phụ kiện chính trang bị trên máy đột khoan và lấy dấu thép bản mã CNC PPD103B

1	Đông cợ servo/ AC Servo motor	Thương hiệu	Japan Panasonic
2	Drive của máy/ Servo driver	Thuong hiệu	Japan Panasonic
3	Bộ điều khiển máy PLC	Thương hiệu	Japan Mitsubishi
4	Công tắc tơ/ AC contactor	Thương hiệu	Germany Siemens
5	Cầu chì/ Relay	Thương hiệu	Germany Weidmuller
6	Bộ chuyển đổi dẫn động/ Transducer	Thương hiệu	Germany Rexroth
7	Hệ thống van thủy lực chính/ Main hydraulic reversing valve	Thương hiệu	Italy ATOS
8	Hệ thống van khí/ Pneumatic electromagnetic valve	Thương hiệu	Taiwan AIRTAC
9	Xi lanh/ Standard cylinder	Thương hiệu	Taiwan AIRTAC
10	Nút bấm và đèn tín hiệu/ Button, Indicator lamp	Thương hiệu	Germany Siemens
11	Công tắc/ Switching power supply	Thương hiệu	Taiwan MW
12	Vít me bi/ Ball Screw	Thương hiệu	Taiwan Hiwin
13	Đầu đột và khuôn đột / Punch head & Roud die	Thương hiệu	Nhà sản xuất máy

Phụ kiện kèm theo máy đột khoan và lấy dấu thép bản mã, thép tấm CNC PPD103B

TT	Phụ kiện máy đột và lấy dấu thép bản mã CNC	Specification	Số lượng
1	Khóa và vít lắp đầu đột	Punch pole (including key and screw) code PP103.1-3B	1 bộ
2	Đai ốc siết đầu đột	Punch Nut, code PP103.1-4A	1 cái
3	Kẹp trên đầu đột	Lower claw, code PP103.2-29A	1 cái
4	Kẹp dưới dưới	Upper claw, code PP103.2-34B	1 cái
5	Đầu độtØ17.5	Punch Ø17.5	4 cái
6	Đầu độtØ21.5	Punch Ø21.5	4 cái
7	Đầu độtØ25.5	PunchØ25.5	4 cái
8	Khuôn độtØ16x8mm	Die 16-8	2 cái
9	Khuôn độtØ16x12mm	Die 16-12	2 cái
10	Khuôn độtØ16x16mm	Die 16-16	2 cái
11	Khuôn độtØ20x8mm	Die 20-8	2 cái
12	Khuôn độtØ20x12mm	Die 20-12	2 cái
13	Khuôn độtØ20x16mm	Die 20-16	2 cái
14	Khuôn độtØ24x8mm	Die 24-8	2 cái
15	Khuôn độtØ24x12mm	Die 24-12	2 cái
16	Khuôn độtØ24x16mm	Die 24-16	2cái
17	Khuôn độtØ24x20mm	Die 24-20	2 cái
18	Khuôn độtØ22x20mm	Die 20-20	2 cái
19	Khuôn độtØ24x25mm	Die 24-25	2 cái
20	Đầu marking lấy dấu	Marking box（including spring, screw and pins）	1 bộ
21	Ký tự số và chữ	Characters (digits and english letters)	01 Cái
22	Ron	Marking cushion	1 cái
23	Ron	O Ring φ11x1.9	5 cái
24	Ron	O Ring φ13x1.9	5 cái
25	Ron	O Ring φ24x2.4	2 cái
26	Ron	O Ring φ30x3.1	2 cái
27	Ron	O Ring φ35x3.1	5 cái
28	Miếng đệm	Combined gasket 22	2 cái
29	Miếng đệm	Combined gasket 42	2 cái
30	Miếng đệm	Combined gasket 18	5 cái
