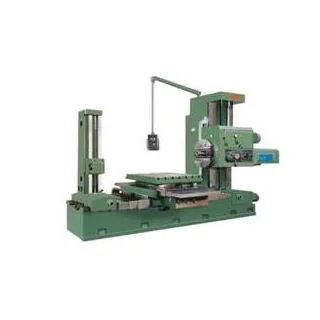

Máy doa ngang TPX6111A

Model

TPX6111A

Đường kính trục doa, mm

110

Côn trục chính

Morze 5

Max. momen trên trục chính, Nm

1225

Lực ép của trục chính, N

12250

Số cấp tốc độ trục chính

22

Phạm vi tốc độ quay của trục chính, v/ph.

8-1000

Công suất động cơ trục chính, kW

7.5

Max. momen của đầu doa mặt ngoài, Nm

1960

Đường kính của đầu doa mặt ngoài, mm

630

Tốc độ quay của đầu doa mặt ngoài, v/ph.

4-200

Số cấp tốc độ của đầu doa mặt ngoài

18

Kích thước bề mặt làm việc của bàn máy, mm

1140×
1000

Tải trọng cho phép của bàn máy, kg

2500

Kích thước rãnh chữ T, mm

22

Số lượng rãnh chữ T

10

Hành trình bàn máy theo trục X, mm :

1350

Hành trình bàn máy theo trục Y, mm :

1000

Hành trình bàn máy theo trục Z, mm :

1000

Hành trình bàn máy theo trục W, mm :

600

Hành trình bàn máy theo trục U (hành trình của bàn trượt đầu phay mặt ngoài), mm :

180

Góc xoay theo trục B, độ

360

Khoảng cách min giữa trục chính và bề mặt bàn máy, mm

0

Hành trình nhanh (X/Y/Z), mm/ph.

2500

Phạm vi ăn dao của trục chính, đầu doa, bàn máy trên vòng quay của trục chính, mm/v

0.04-6/
0.01-1.88

Độ chính xác đo trên các trục X,Y,Z, mm

0.005

Độ chính xác đo trên trục B, mm

0.001

Kích thướcmáy, mm:
(dài x rộng x cao)

4910×
2990×
2850

Khối lượng máy, kg

14.800
